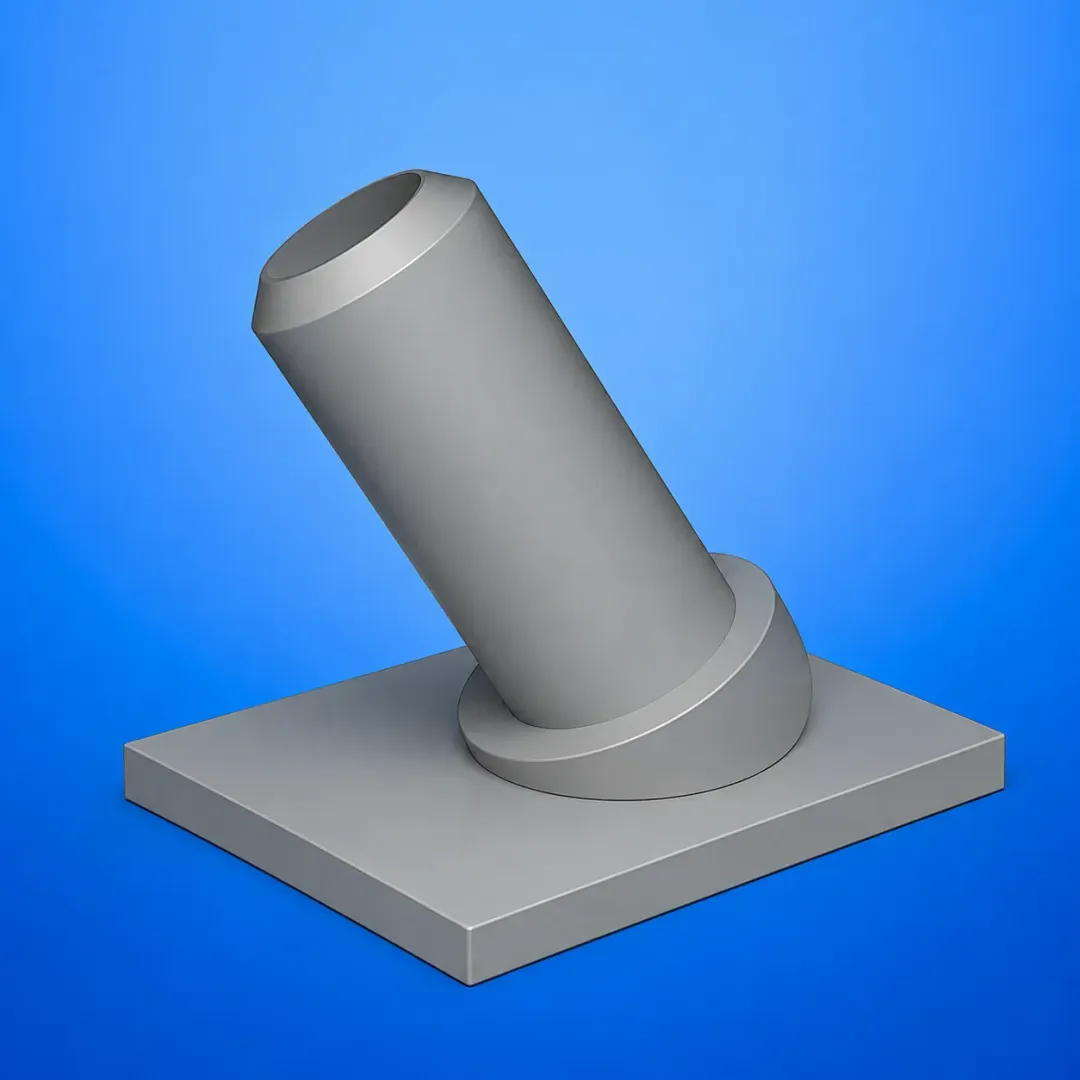

Изготовление фасок на детали «Палец» - это технологическая операция механической обработки, направленная на снятие острых кромок торцов и придание им заданной формы. Фаски облегчают сборку узлов, снижают концентрацию напряжений и повышают безопасность эксплуатации. На нашем производстве в Москве мы выполняем снятие фасок на пальцах любых типоразмеров - от миниатюрных штифтов до крупных осей. Работаем по чертежам заказчика или типовым размерам, обеспечиваем высокую повторяемость на партиях и оперативную доставку по Московской области.

Технические характеристики и виды

Фаски на детали «Палец» могут быть выполнены под различными углами (45°, 30°, 60°), а также иметь радиусное скругление (галтель). Выбор конфигурации зависит от конструкторской документации и условий эксплуатации узла. Основные методы обработки - точение на токарных станках с ЧПУ или фрезерование на обрабатывающих центрах. Для высокоточных деталей применяется шлифование торцов. Типовые материалы для пальцев:

• Конструкционные стали (Ст45, 40Х, 30ХГСА) - для деталей общего назначения с возможной термообработкой;
• Нержавеющие стали (AISI 304, 12Х18Н10Т) - для работы в агрессивных средах и пищевом оборудовании;
• Алюминиевые сплавы (Д16Т, АМг6) - для облегченных узлов в авиа- и приборостроении;
• Латунь и бронза - для антифрикционных пар и декоративных элементов.

Допуски на угол фаски обычно составляют ±0,5°, на линейные размеры - по 8-11 квалитету. Шероховатость обработанной поверхности Ra не более 3,2 мкм, при необходимости до 0,8 мкм. По желанию заказчика проводится термообработка (закалка, отпуск) или химико-термическая обработка (цементация, азотирование) для повышения износостойкости. Защитные покрытия - оксидирование, цинкование, хромирование - наносятся на финишном этапе.

Сферы применения и советы по выбору

Детали «Палец» с фасками применяются в машиностроении, сельхозтехнике, автомобилестроении, станкостроении, робототехнике и нефтегазовом оборудовании. Снятая фаска обеспечивает плавный вход в сопрягаемую деталь, предотвращает задиры и облегчает запрессовку. При выборе параметров фаски учитывайте:

• Нагрузки и материал: для высоконагруженных пальцев из закаленной стали рекомендуется фаска 45° с последующим шлифованием;
• Условия эксплуатации: во влажном климате Московского региона используйте нержавеющую сталь или защитное покрытие;
• Точность сборки: для прессовых посадок фаска должна быть строго выдержана по допуску во избежание перекосов;
• Термообработка: если палец работает на износ, цементация поверхности (глубина 0,5-1,5 мм) повысит ресурс.

Правильно выбранный тип фаски и материал продлевают срок службы узла в 1,5-2 раза. Наши технологи помогают подобрать оптимальный вариант под задачу.

Изготовление фасок на детали «Палец» по чертежам заказчика

Мы изготавливаем фаски на пальцах строго по конструкторской документации. Процесс включает проработку ТЗ, программирование обработки на станках с ЧПУ (токарные, фрезерные, шлифовальные), контроль геометрии на координатно-измерительной машине. Возможна обработка пальцев любой сложности - от единичных экземпляров до серийных партий. Стабильное качество достигается за счет жесткого соблюдения технологий и многоступенчатого контроля. Доставка готовых деталей осуществляется курьерскими службами по Москве и Московской области, а также в другие регионы РФ. Точная стоимость рассчитывается индивидуально для каждого проекта в зависимости от материала, сложности и объема партии.

Как оформить заказ

Для расчета стоимости изготовления фасок на детали «Палец» направьте чертежи или эскизы на почту info@investsteel.ru или позвоните по телефону +7 (495) 188-80-44. Укажите материал, требования по точности и необходимое количество. Мы подготовим коммерческое предложение с указанием сроков изготовления и доставки в Москве и Московской области. Заказы обрабатываются быстро - ответ в течение рабочего дня.

Популярные вопросы (FAQ)

Какие типы фасок вы можете сделать на пальцах?

Мы выполняем линейные фаски под любым углом от 15° до 75°, радиусные галтели, а также комбинированные профили. Возможна обработка внутренних фасок (зенковка) при наличии глухих или сквозных отверстий.

Есть ли ограничения по длине или диаметру пальца?

Мы обрабатываем пальцы диаметром от 5 мм до 300 мм и длиной до 1500 мм. Более крупные детали требуют согласования технологических возможностей.

Как обеспечивается точность угла фаски?

Обработка ведется на станках с ЧПУ, оснащенных сервоприводами. Угол контролируется угломером и шаблонами, для ответственных деталей используется координатно-измерительная машина.

Сколько занимает изготовление партии пальцев с фасками?

Срок зависит от сложности и объема - от 1-2 дней для единичных изделий до 7-10 дней для серийных партий. Возможно срочное изготовление по предварительному согласованию.

Можно ли заказать партию с разными углами фасок на одном пальце?

Да, мы программируем сложные переходы, например, фаска 45° на торце и 30° на внутреннем переходе. Все параметры указываются в чертеже.
