Нужен латунный переход, который не боится морской воды, масел или декоративной патины? Мы изготавливаем концентрические (соосные) усеченные конусы из латуни марок Л63, Л68, Л90 - по вашим чертежам или по ГОСТ Р 52630-2012 и ГОСТ 34347-17. Диаметры от 20 до 2800 мм, толщина стенки от 1 до 30 мм. Цена и срок зависят от сложности геометрии, состояния материала (мягкое / полутвердое / твердое) и объема партии.
Что мы производим

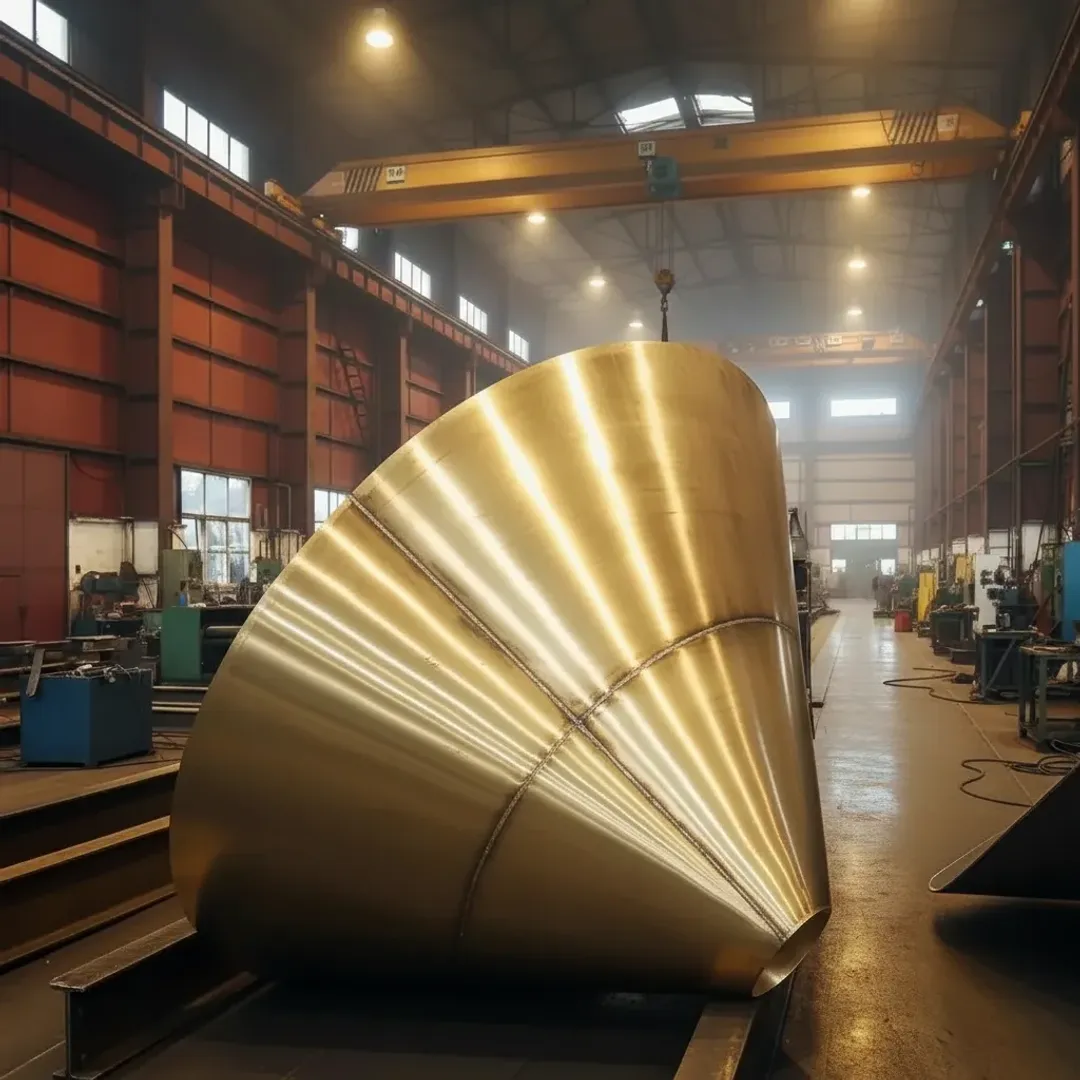

Концентрический усеченный конус из латуни - это осесимметричный переход, у которого верхнее и нижнее основания параллельны, а их центры лежат строго на одной оси. В отличие от эксцентрика, такая деталь не создаёт перекоса потока среды или неравномерного распределения тока в шинах.
Латунь - сплав меди с цинком (и часто с легирующими добавками: оловом, свинцом, никелем). Она твёрже чистой меди, лучше сопротивляется абразивному износу, дешевле и при этом неплохо проводит тепло и электричество. Однако латунь менее пластична при глубокой вытяжке и хуже сваривается (пайка - предпочтительнее). Мы это учитываем при выборе технологии.
Важно: мы делаем конусы не только из «чистой» латуни, но и по вашим ТУ - с нормированием механических свойств, твёрдости или коррозионной стойкости в конкретной среде.
Технические параметры (латунь)
Параметр | Значение |
|---|---|
Марки латуни | Л63, Л68, Л90 (другие - по согласованию, включая специальные морские) |
Состояние | Мягкое (отожжённое), полутвёрдое, твёрдое (наклёп) |
Большой диаметр (D) | от 20 до 2800 мм |
Малый диаметр (d) | от 20 мм (обязательно меньше D) |
Толщина стенки (S) | от 1 до 30 мм |
Угол конусности | любой в пределах технологических возможностей |
Нормативная база | ГОСТ Р 52630-2012, ГОСТ 34347-17 или ТУ заказчика |
Тип соединения | под пайку, под сварку (с осторожностью), под фланец, под резьбу |
Где применяют латунные конусы
Латунь занимает промежуточную нишу: она дороже стали, но дешевле чистой меди. Заказчики выбирают её, когда нужна большая твердость, чем у меди, и коррозионная стойкость в маслах, топливах, морской воде. Конкретные задачи:
Судостроение и судоремонт.Конусы из специальной латуни (с оловом, например ЛО70-1) работают в системах охлаждения, конденсаторах, трубопроводах забортной воды - морская вода для них не страшна.
Химическая и нефтехимическая промышленность.Переходы в трубопроводах для масел, жидкого топлива, разбавленных кислот. Латунь не даёт искры - плюс для взрывоопасных зон.
Пищевая промышленность.Латунные конусы используют в оборудовании, где нужна антибактериальная поверхность и стойкость к моющим средствам.
Электротехника и приборостроение.Волноводы, переходники, экранирующие корпуса - латунь хорошо проводит ток и экранирует электромагнитные помехи.
Архитектурные и дизайнерские проекты.Конусы из латуни идут на декоративные элементы фасадов, светильников, поручней, мебельной фурнитуры - материал красиво патинируется или полируется до зеркала.
Пневматика и гидравлика (умеренные давления).Латунные переходы не ржавеют, не заедают, легко обрабатываются.
Если вам нужна максимальная пластичность и теплопроводность - берите медь (смотрите страницу /page/konusy). Если бюджет жёсткий, а среда агрессивная - латунь.
Как мы делаем латунный конус (технология зависит от тиража и толщины)
Для тонкостенных конусов (до 3–4 мм) мы используемглубокую вытяжкуна гидравлических прессах - получается бесшовная деталь с идеальной поверхностью.
Для толстостенных (S > 5 мм) и крупных диаметров - схема «раскрой + вальцовка + продольная сварка + калибровка».
А для единичных сложных конусов -механическая обработка из латунной трубы или литой заготовкина токарных станках с ЧПУ.
Пять этапов производства:
Приём заявки.Чертеж, эскиз или просто размеры (D, d, H или угол). Указываете марку латуни, состояние (мягкий, полу-, твёрдый) и тип кромок.
Расчёт развертки.Инженер строит точную развертку усечённого конуса - это критично для экономии латунного листа.
Формовка.Лазерная резка заготовки, затем вальцовка (или вытяжка) до нужной конусности.
Сварка / пайка / обработка.При необходимости - продольный шов (TIG с присадкой или пайка серебряным припоем). Для механически обработанных конусов - чистовое растачивание.
Контроль и отделка.Проверка геометрии, финишная полировка / матирование / патинирование.
Контроль качества для латуни - особенности
Латунь капризна при сварке: цинк выгорает, появляются поры. Поэтому мы либо заменяем сварку пайкой (там, где нет высоких температур и давлений), либо варим с особой защитой. Каждый шов проходитвизуально-измерительный контроль (ВИК).
Если по вашему договору нуженультразвуковой контроль (УЗК)илирадиография (РК)- привлекаем аккредитованную лабораторию. Вы получаете протокол с печатью, что обязательно для сосудов под давлением и ответственных трубопроводов.
Помимо контроля швов, для латуни важны:
Контроль твёрдости (соответствие состоянию: мягкое/полутвёрдое/твёрдое)
Испытания на коррозионную стойкость (по запросу, особенно для морских применений)
Доставка и логистика
Москва и МО- доставляем своим транспортом. Дешевле и быстрее, чем нанимать сторону.
Самовывоз- с нашего склада, предварительно согласовав время.
По России- транспортными компаниями (ПЭК, Деловые Линии и др.). Упаковка: обрешётка + защита кромок + фиксация, чтобы латунные полированные поверхности не поцарапались.
Для срочных проектов возможна отправка авиа или курьерскими службами - обсуждаем индивидуально.
Почему заказывать латунные конусы у нас
Работаем по ГОСТ, но не отказываемся от ваших ТУ.
Сами выбираем технологию: вытяжка, вальцовка, токарная обработка - что выгоднее и качественнее для вашего тиража.
Прозрачный расчёт: цена складывается из материала (марка + состояние), метража шва или времени обработки, контроля и упаковки.
Единичные детали и мелкие серии - без доплат за «переналадку».
Собственное производство, а не перепродажа.
Калькулятор развертки конуса (для прикидки расхода материала)
Хотите сами оценить площадь заготовки и длину образующей до заказа? Используйте наш онлайн-калькулятор - он строит развертку усеченного конуса за пару секунд.
🔗Калькулятор расчета развертки конусов
Часто задаваемые вопросы
- Можно ли заказать конус из латуни Л90 (томпак)?
Да. Л90 - почти красная латунь, близка к меди по пластичности. Используем для глубокой вытяжки и декоративных деталей.
- Какой минимальный тираж?
Нет минималки. Одну деталь - сделаем. Сотню - удешевим.
- Вы делаете конусы из «морской латуни» (с оловом)?
Да. По вашему запросу подберём марки типа ЛО70-1, ЛАМш77-2-1 и т.д. Нужно только уточнить в заявке.
- Латунь лучше паять или варить?
Если конструкция не под давлением и не греется выше 200°C - пайка серебряным припоем быстрее и эстетичнее. Сварка возможна, но требует аргона и режимов с минимизацией выгорания цинка. Мы предложим оба варианта.
- Нужно приварить фланец к латунному конусу - реально?
Да. Привариваем стальные или латунные фланцы по ГОСТ 33259-2015. Стык разнородных металлов - через промежуточную вставку или биметаллический переходник.
- Как быстро считаете стоимость?
Обычно в течение рабочего дня. Если нужен УЗК или расчёт развертки нестандартного угла - до двух дней.
Как заказать
Пришлите чертеж или размеры (D, d, H, S) на info@investsteel.ru или позвоните+7 (495) 188-80-44. В заявке укажите:
марку латуни (или просто «Л63, мягкое»)
требуемое состояние (мягкое, полутвёрдое, твёрдое)
геометрию и количество
нужны ли фланцы / контроль УЗК / полировка
Технический отдел подготовит КП с ценой и сроками. Консультация по выбору технологии - бесплатно.
Дополнительная информация о наших конусных переходах (сталь, нержавейка, медь, алюминий) - на странице "Производство конусов"
