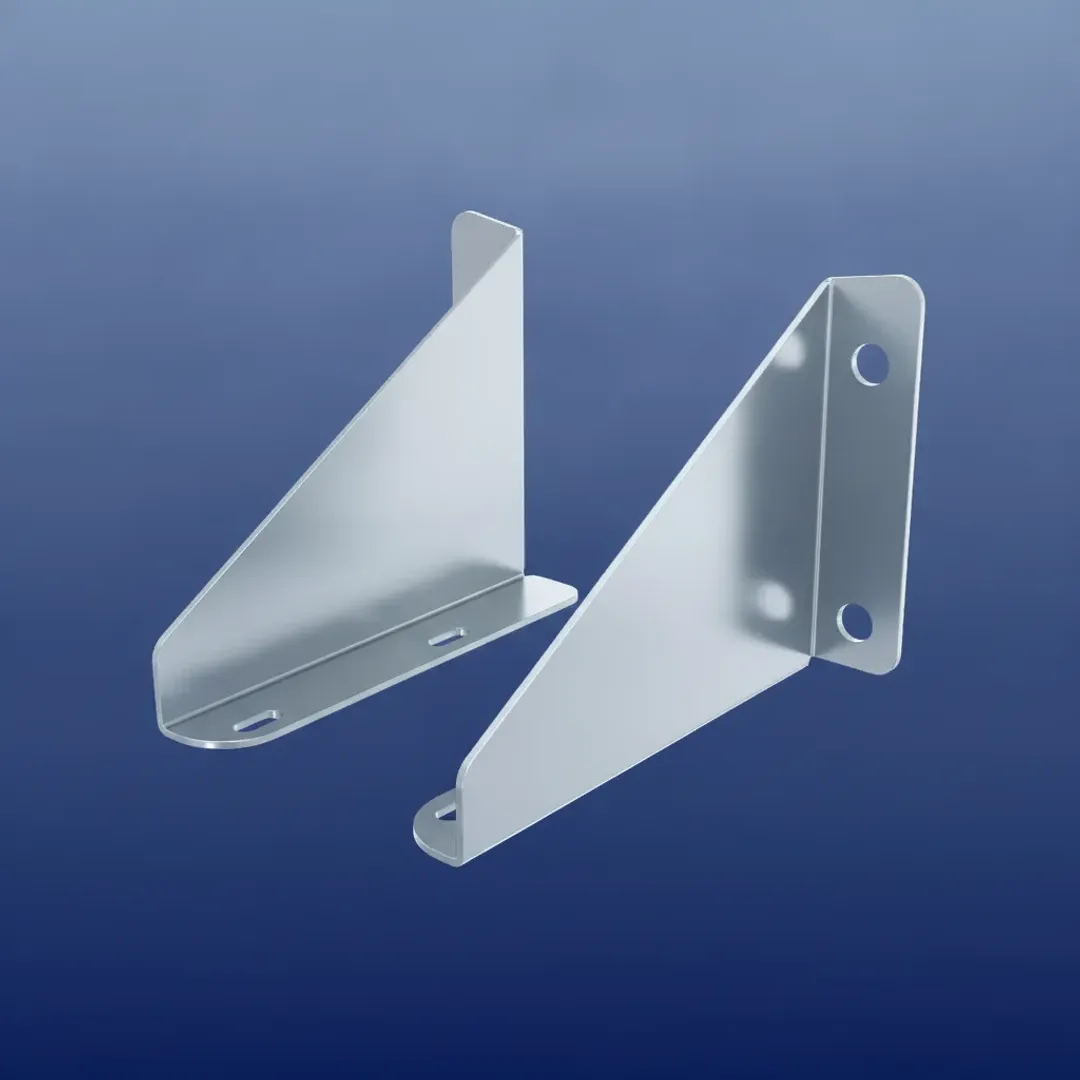

Кронштейн крепления бака — это деталь, которую на агродроне обычно не замечают. Пока всё работает. Но когда в разгар полевого сезона бак с 20 литрами химикатов начинает болтаться на креплении, смещая центр тяжести и заставляя дрон «гулять» в воздухе — о кронштейне вспоминают сразу. И с досадой понимают: сэкономили на креплении — потеряли на урожае.
Бак с химикатами на агродроне — это не просто емкость. Это десятки килограммов жидкого груза, который во время полёта постоянно смещается, переливается, создаёт динамические нагрузки. На кронштейны крепления бака действуют силы затяжки болтов хомутов, направленные вверх и составляющие до 1500 Н на каждый кронштейн. А полный бак может создавать нагрузку более 20 000 Н, распределённую по точкам крепления. В этих условиях кронштейн — не просто «железка». Это силовой элемент, от которого зависит, удержится ли бак на месте при резком манёвре или жёсткой посадке.
Мы проектируем и изготавливаем кронштейны крепления баков для агродронов — П-образные, Г-образные и другие держатели, которые фиксируют бак на раме жёстко и надёжно. Не «как-нибудь», а с расчётом на реальные нагрузки.
Почему кронштейн — это не просто «уголок»
На первый взгляд, кронштейн — простая деталь: пара изгибов, несколько отверстий. Но для агродрона всё сложнее. Бак работает в условиях постоянной вибрации от моторов, перегрузок при манёврах, а также агрессивной химической среды. Пестициды и удобрения — это не вода, они разъедают незащищённый металл за сезон.
В профессиональной литературе по сельскохозяйственной авиации кронштейны крепления бака описываются как ответственные узлы, которые должны выдерживать значительные статические и динамические нагрузки, преобразуя и распределяя их по силовой конструкции.
При этом конструкция кронштейна должна позволять быстрый монтаж и демонтаж бака для заправки и обслуживания. А значит, нужны не просто болты, а продуманная система фиксации — хомуты, защёлки, быстросъёмные замки.
В патентных решениях для баков летательных аппаратов используются кронштейны с шарнирными механизмами, траверсами и рычажно-кулачковыми узлами фиксации. Это не просто «прикрутил и забыл» — это инженерная система.
Из чего делаем и какую толщину выбираем
Материал для кронштейна должен сочетать прочность (чтобы выдерживать нагрузку от бака), коррозионную стойкость (чтобы не разрушаться от химикатов) и лёгкость (чтобы не перегружать дрон).
АМг5 — российский алюминиево-магниевый сплав с высокой коррозионной стойкостью. Оптимален для работы с химикатами, устойчив к воздействию пестицидов и удобрений.
6061-T6 — один из самых распространённых авиационных сплавов, дающий оптимальное сочетание прочности, коррозионной стойкости и обрабатываемости. Используется в аэрокосмической промышленности для ответственных крепёжных узлов.
7075-T6 — сверхпрочный алюминиевый сплав для особо ответственных узлов, где требуется максимальная жёсткость при минимальном весе.
Толщина материала — 2–3 мм — подбирается под объём бака и условия эксплуатации. Для баков 10–20 л достаточно 2 мм, для 30–40 л и более — до 3 мм.
Важно: кронштейн должен иметь антикоррозионное покрытие для продолжительной эксплуатации в агрессивной среде. Мы предлагаем анодирование или порошковое покрытие, устойчивое к химикатам.
Конструкция: П-образный, Г-образный или траверса?
Кронштейн крепления бака может быть реализован в нескольких вариантах — в зависимости от конструкции рамы и способа фиксации бака.
Г-образный кронштейн — классическое решение. Одна полка крепится к раме, вторая поддерживает бак снизу или сбоку. Простая конструкция, минимальный вес. Подходит для небольших баков и случаев, когда место на раме ограничено.
П-образный кронштейн — две параллельные полки, соединённые перемычкой. Обеспечивает более надёжную фиксацию и лучшее распределение нагрузки. Часто используется для баков среднего и большого объёма.
Траверса с кронштейнами — сложная конструкция, в которой бак крепится через траверсу (поперечную балку) к нескольким точкам на раме. Обеспечивает равномерное распределение нагрузки и используется в профессиональных решениях.
Кронштейн с хомутовым креплением — бак фиксируется хомутами, которые затягиваются болтами. На кронштейны действуют силы затяжки, направленные вверх и составляющие до 1500 Н на каждый кронштейн. Такая конструкция обеспечивает жёсткую фиксацию и быстрый демонтаж.
Кронштейн с шарнирным механизмом — для систем быстрой замены бака. Используется в профессиональных агродронах, где время заправки критично.
Мы можем реализовать любой из этих вариантов — и комбинировать их в одном изделии.
Технология изготовления
Кронштейн крепления бака — деталь, где важны не только геометрия, но и качество обработки поверхности. Острые кромки могут повредить бак, а недостаточная точность — привести к люфтам и вибрациям.
Проектирование и расчёт — разрабатываем геометрию кронштейна с учётом объёма бака, расположения крепёжных отверстий и доступного пространства на раме. Проводим прочностные расчёты, чтобы убедиться, что кронштейн выдержит нагрузки.
Лазерная резка — точная резка листового алюминия по контуру. Обеспечивает чистоту кромок и минимальные допуски.
Гибка — формирование Г-образного или П-образного профиля. Для алюминия важно соблюдать правильные радиусы гиба, чтобы избежать микротрещин.
Сверловка и зенковка — точное выполнение посадочных отверстий под болты и хомуты.
Финишная обработка — анодирование или порошковое покрытие, устойчивое к химикатам и коррозии.
Каждый кронштейн проходит контроль геометрии. Для серийных заказов мы используем кондукторы, обеспечивающие повторяемость размеров.
Отличие нашего подхода
Готовые кронштейны для баков можно найти на рынке — для DJI Agras, XAG и других популярных моделей. Но они рассчитаны на конкретные баки и конкретные рамы. Ваш агродрон — другой. Ваш бак — другой. Ваши условия — другие.
Мы проектируем кронштейн под ваш проект:
Под ваш бак — любые габариты, любой объём, любой способ крепления.
Под вашу раму — любые крепёжные стандарты, любое расположение.
Под ваши нагрузки — прочностной расчёт с учётом веса бака и условий полёта.
Под ваши химикаты — антикоррозионное покрытие, устойчивое к конкретным реагентам.
Мы проектируем кронштейн как часть целостной системы: бак + кронштейн + рама + условия полёта. И делаем это так, чтобы все элементы работали вместе, а не против друг друга.
Где применяются наши кронштейны
Агродроны для опрыскивания — крепление баков с пестицидами, гербицидами и фунгицидами
Агродроны для внесения удобрений — крепление баков с жидкими удобрениями
Промышленные БПЛА для пожаротушения и дезинфекции
Дроны для лесного хозяйства — крепление баков с реагентами для борьбы с вредителями
Пришлите нам объём вашего бака, чертёж рамы или просто опишите задачу — мы спроектируем и изготовим кронштейн крепления, который будет держать ваш бак мёртво в любых условиях.
