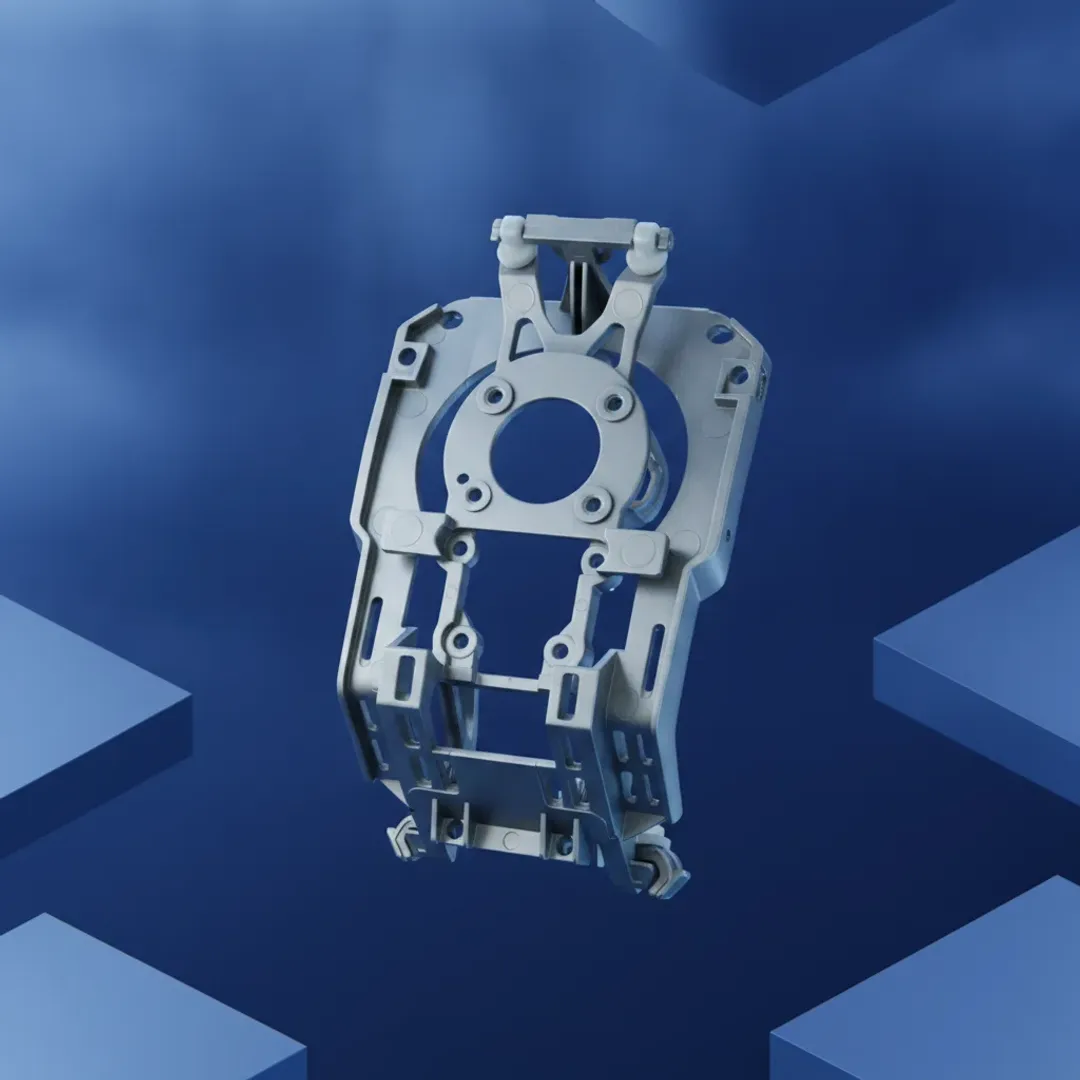

Кронштейн подвеса камеры - деталь, которая на первый взгляд кажется второстепенной. Ну что там кронштейн? Пластинка с парой изгибов, пара отверстий… Но если вы когда-нибудь теряли камеру в полёте, если ловили в кадре «желе» вместо плавной картинки или если ваш тепловизор вдруг начинал показывать шум вместо чёткого изображения - вы знаете: кронштейн - это не мелочь.
Камера, тепловизор или лидар - это самая дорогая и самая хрупкая часть дрона. И вся эта ценность держится на одном единственном креплении. От того, как оно спроектировано и изготовлено, зависит не только качество съёмки, но и сохранность оборудования при жёстких посадках и столкновениях.
Мы проектируем и изготавливаем кронштейны подвеса камеры - не универсальные «подойдёт-почти-всем», а точные, продуманные решения под вашу конкретную задачу.
Почему именно алюминий?
Каждый грамм на дроне на счету. Камера и так весит немало, поэтому кронштейн должен быть максимально лёгким. Но при этом он должен держать нагрузку, не вибрировать, не гнуться от случайного удара и не ржаветь при работе на открытом воздухе.
Алюминий - это идеальный баланс всех этих требований. В мировой практике для производства кронштейнов и креплений для БПЛА применяются алюминиевые сплавы 6061 и 7075. Авиационный алюминий, из которого делают настоящие самолёты, - он и для дрона подходит наилучшим образом. Углеродное волокно лучше для каркасов, а для креплений и радиаторов оптимален именно алюминий.
Материал отлично отводит тепло от камеры и электроники, не деформируется со временем и выдерживает экстремальные температуры. Именно поэтому профессиональные подвесы и кронштейны для БПЛА чаще всего делают из алюминиевого сплава.
Мы работаем с проверенными материалами:
АМг3 - алюминиево-магниевый сплав с высокой коррозионной стойкостью. Оптимален для работы на открытом воздухе, в условиях повышенной влажности и перепадов температур.
Нержавеющая сталь - для особо ответственных узлов, где требуется максимальная прочность и износостойкость.
Толщина материала -1.5–2.5 мм - подбирается под вес камеры и условия эксплуатации. Для лёгких FPV-камер и экшен-камер типа GoPro достаточно 1.5 мм, для тяжёлых тепловизоров и лидаров - до 2.5 мм.
Конструкция: П-образный, U-образный или Г-образный?
Кронштейн подвеса камеры может выглядеть по-разному. И здесь нет «правильного» или «неправильного» варианта - есть только подходящий под вашу конкретную задачу.
Г-образный кронштейн - самая простая конструкция. Одна полка крепится к раме дрона, вторая держит камеру. Минимальный вес, максимальная простота. Подходит для лёгких камер и случаев, когда не требуется сложная регулировка.
П-образный кронштейн - две параллельные полки, соединённые перемычкой. Обеспечивает более надёжное крепление и лучшую стабильность. Часто используется для тяжёлых камер и тепловизоров.
U-образный кронштейн - разновидность П-образного с более широким основанием. Хорошо подходит для крепления камер с широким корпусом или для установки на лучи рамы.
Составные конструкции - кронштейн может состоять из двух частей: фиксированного крепления на дрон и съёмного кронштейна для полезной нагрузки. Такое решение позволяет быстро менять камеры и другое оборудование в полевых условиях.
В патентных решениях для подвесов мультиспектральных камер используются разборные корпуса из боковин и оснований, а также передние кронштейны, стойки и площадки. Мы можем реализовать любую из этих схем - и не только их.
Виброразвязка: почему она важна
Камера на дроне - это не просто «прикрепил и лети». Моторы создают вибрации, которые передаются через раму на камеру. Результат - смазанные кадры, «желе» на видео и дрожащая картинка.
Сам по себе алюминиевый кронштейн - это жёсткая конструкция, которая передаёт вибрации почти без потерь. Поэтому мы часто проектируем кронштейны с местами под установку амортизаторов - силиконовых демпферов или резиновых вставок, которые гасят высокочастотные колебания.
В профессиональных решениях для виброизоляции камер используются двухосевые и трёхосевые стабилизаторы с алюминиевыми рамами. Но даже если у вас уже есть стабилизатор, кронштейн, на котором он висит, должен быть спроектирован так, чтобы не передавать на него лишних вибраций.
В некоторых случаях мы используем двойные алюминиевые пластины с амортизаторами между ними - такое решение обеспечивает максимальную виброизоляцию и применяется в системах для профессиональной аэросъёмки.
Технология изготовления
Кронштейн подвеса камеры - деталь, где важна каждая линия, каждый изгиб и каждое отверстие.
Лазерная резка - точная резка листового алюминия по контуру. Обеспечивает чистоту кромок и минимальные допуски.
Гибка - формирование П-образного, U-образного или Г-образного профиля. Для алюминия важно соблюдать правильные радиусы гиба, чтобы избежать микротрещин и сохранить прочность.
Сверловка и зенковка - точное выполнение посадочных отверстий под винты. Кронштейн должен встать на раму без люфтов, а камера - без перекосов.
Финишная обработка - покраска или анодирование для защиты от коррозии и придания эстетичного вида.
Каждая деталь проходит контроль геометрии. Для серийных заказов мы используем кондукторы, обеспечивающие повторяемость размеров.
Главное отличие нашего подхода
Готовые кронштейны для камер продаются в каждом магазине запчастей для дронов. Но все они - компромисс. Они рассчитаны на «среднюю» камеру, «среднюю» раму и «средние» условия полёта.
Ваш дрон - не средний. У вас своя камера, свой тепловизор, свой лидар. У вас своя компоновка рамы, свои моторы и свой уровень вибраций. И вам нужен кронштейн, который будет работать именно в вашей конфигурации.
Мы проектируем кронштейн под вашу задачу:
Под вашу камеру - любые габариты, любые посадочные отверстия.
Под вашу раму - любой способ крепления, любое расположение.
Под ваши условия - виброразвязка, защита от ударов, антикоррозийное покрытие.
Под ваш бюджет - оптимизация конструкции без потери качества.
И да, мы не просто режем металл. Мы консультируем, предлагаем решения, которые вы, возможно, не рассматривали. Потому что за 15 лет в металлообработке мы видели сотни дронов - и знаем, что работает, а что нет.
Где применяются наши кронштейны
FPV-дроны - крепление экшен-камер GoPro, DJI Action, Insta360
Профессиональные коптеры - подвес тепловизоров и мультиспектральных камер для мониторинга
Агродроны - крепление камер для обследования полей
Промышленные БПЛА - установка лидаров и систем технического зрения
Испытательные стенды - крепление измерительных приборов
Пришлите нам модель вашей камеры, чертёж рамы или просто опишите задачу - мы спроектируем и изготовим кронштейн подвеса, который будет держать вашу камеру мёртво, а картинку - идеально.
