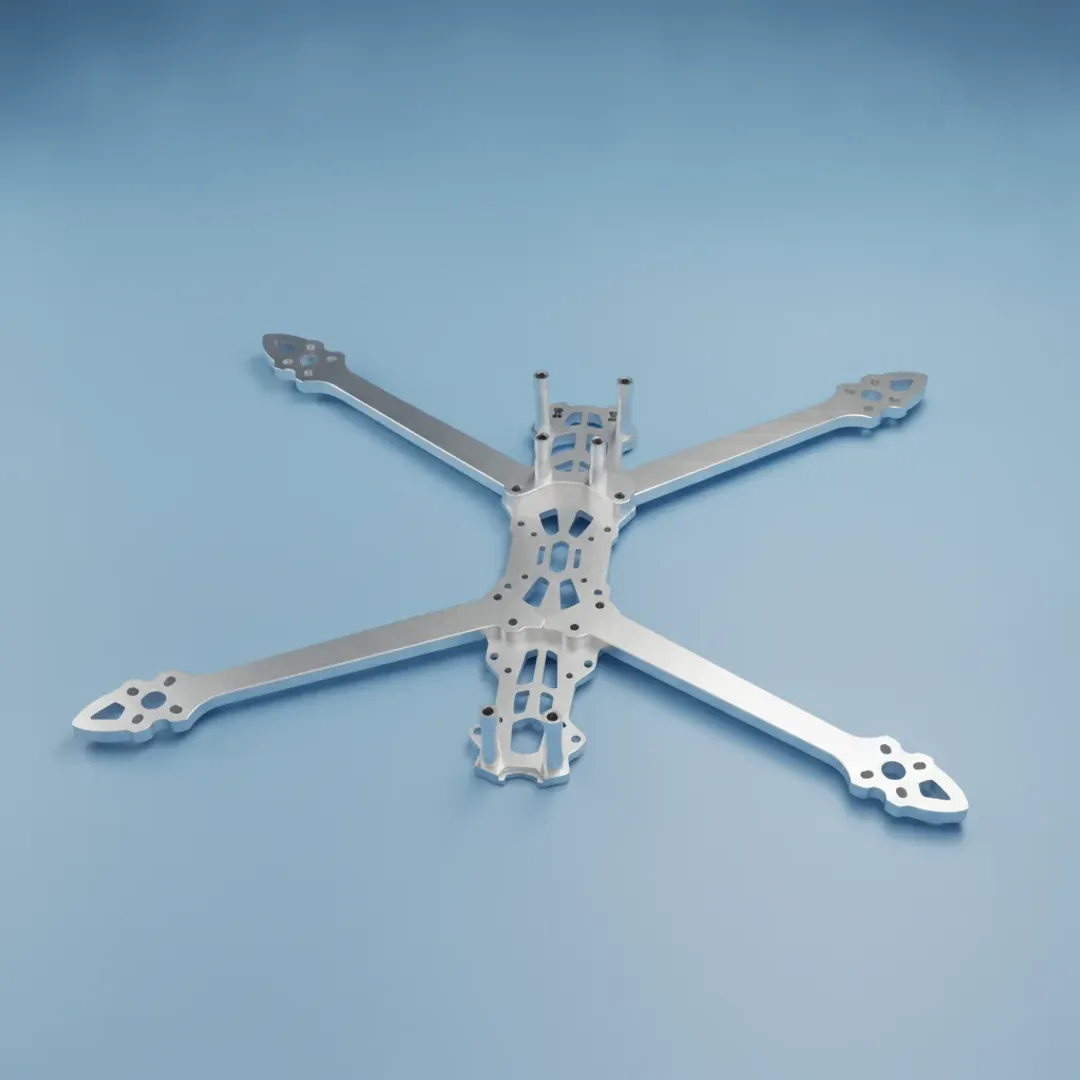

Лучи квадрокоптера - это ключевые силовые элементы рамы, которые соединяют центральную пластину с моторами и определяют жёсткость, надёжность и лётные характеристики всего дрона.
Именно лучи принимают на себя основные нагрузки в полёте - от тяги моторов до крутящих моментов и вибраций.
Использование П-образного алюминиевого профиля (швеллера) для изготовления лучей - это классическое и проверенное решение, которое сочетает высокую прочность, малый вес и доступную цену.
В отличие от карбоновых балок, алюминиевые лучи не расслаиваются при ударах, а при серьёзной поломке гнутся, но не ломаются, сохраняя возможность аварийной посадки.
Почему П-профиль?
П-образная форма сечения даёт несколько важных преимуществ для конструкции дрона:
Высокая жёсткость на изгиб- вертикальные стенки профиля эффективно сопротивляются нагрузкам от тяги моторов.
Малый вес- при равной прочности П-профиль легче сплошной балки. Например, луч длиной 400 мм из профиля 15×15×1,5 мм весит около 88 граммов, а из профиля 14×14×1 мм - всего 56 граммов.
Удобство монтажа- плоская верхняя грань идеально подходит для крепления моторамы.
Технологичность- профиль легко резать, сверлить и обрабатывать.
На форумах опытные пилоты отмечают, что для коптеров лучше всего подходят профили с толщиной стенки 1,1–1,5 мм.
При этом некоторые энтузиасты считают, что П-образный профиль ведёт себя хуже квадратного при кручении, однако для большинства задач - особенно полётов с подвесом и полезной нагрузкой - П-профиль показывает отличные результаты.
Материалы и толщина
Для изготовления лучей мы используем алюминиевые сплавы, зарекомендовавшие себя в авиастроении:
АМг3- коррозионно-стойкий сплав с хорошей пластичностью, устойчивый к ударным нагрузкам.
Д16Т- высокопрочный дюралюминий, прошедший термическую обработку. Обеспечивает максимальную жёсткость и надёжность.
Толщина материала -1.5–2.5 мм- подбирается индивидуально под класс дрона и его взлётный вес. Для лёгких FPV-моделей достаточно 1.5 мм, для тяжёлых агродронов и промышленных БПЛА - до 2.5 мм.
В мировой практике для рам дронов активно используются сплавы 6061-T6 и 7075-T6, а для крупных промышленных аппаратов - экструдированные прямоугольные и Т-образные профили.
Технология изготовления
Производство луча из П-профиля включает несколько этапов:
Лазерная резка- точная резка профиля по заданной длине с чистыми торцами.
Гибка- придание П-образной формы (если используется плоская развёртка) или доработка готового прокатного профиля.
Сверловка посадочных отверстий- под крепление к центральной пластине и мотораме.
Покраска или анодирование- защита от коррозии и придание эстетичного вида.
Для заказных партий мы работаем по чертежам клиента, адаптируя геометрию луча, расположение крепёжных отверстий и длину под конкретную компоновку дрона.
Преимущества алюминиевых лучей из П-профиля
Прочность и долговечность- алюминиевый профиль выдерживает значительные нагрузки и удары.
Ремонтопригодность- при повреждении луч можно заменить без замены всей рамы.
Гибкость конструкции- возможность быстро изменять длину лучей под разные задачи.
Экономичность- алюминий значительно доступнее карбона при сопоставимых характеристиках.
Экранирование- металлические лучи снижают уровень электромагнитных помех.
Для каких БПЛА подходят
Лучи из алюминиевого П-профиля - универсальное решение для:
Любительских и гоночных FPV-дронов
Квадрокоптеров, гексакоптеров и октокоптеров среднего класса
Сельскохозяйственных агродронов
Промышленных БПЛА с полезной нагрузкой
Испытательных стендов и платформ
Наша компания специализируется на изготовлении металлических комплектующих для дронов по индивидуальным заказам. Мы готовы реализовать лучи из П-профиля любой сложности - от простых балок до сборных конструкций с интегрированными креплениями и складными механизмами.
Свяжитесь с нами для обсуждения вашего проекта - мы подберём оптимальный профиль, материал и технологию изготовления под ваши задачи.
