Механизм сброса груза - это устройство, которое превращает обычный дрон в многофункциональную платформу для доставки. С его помощью беспилотник может не просто наблюдать или мониторить, а реально взаимодействовать с окружающим миром: доставлять медикаменты в труднодоступные районы, сбрасывать спасательные жилеты на воду, помогать в тушении пожаров огнетушащими шарами или даже выполнять задачи по минированию в зонах боевых действий.
Казалось бы, что сложного - взять сервопривод, прицепить к нему крючок и дёргать за леску? Но когда речь идёт о грузах в десятки килограммов, о вибрациях, которые сотрясают конструкцию в полёте, о необходимости гарантированного срабатывания в любых условиях - становится ясно: это не игрушка. Это ответственный узел, где цена ошибки - потерянный груз, повреждённый дрон, а иногда и чья-то жизнь.
Почему корпус механизма - не просто «коробочка»
Внутри механизма сброса всё решает геометрия. Рычаги, оси, защёлки, пружины - все эти элементы должны двигаться в строго заданных пределах. Люфт в одном месте - и замок не открывается. Перекос в другом - и груз заклинивает. Износ третьего - и механизм самопроизвольно срабатывает от вибрации.

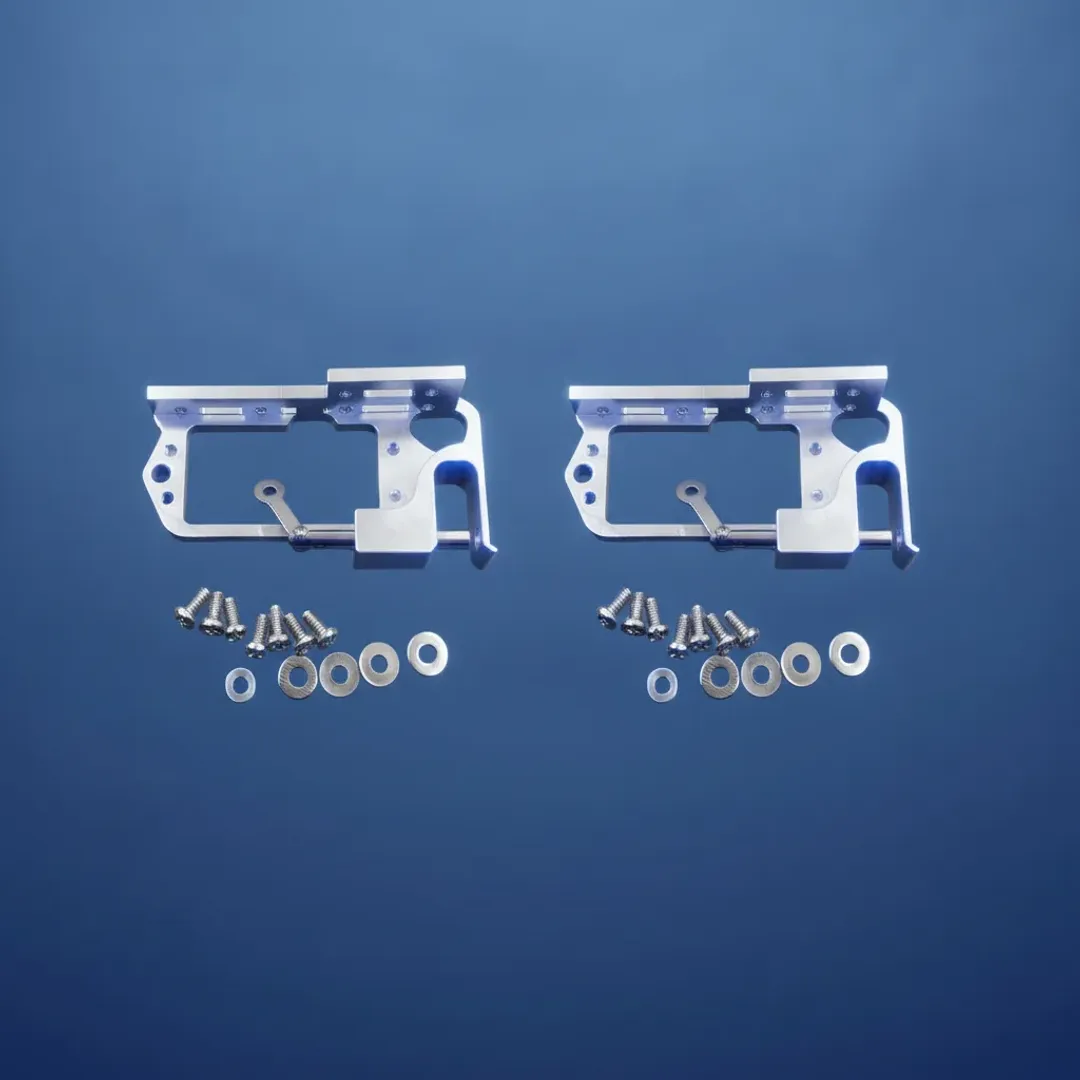

Поэтому корпусные детали - это не просто оболочка. Это прецизионный конструктор, где каждая стенка, каждое посадочное место под ось и каждое отверстие под крепёж имеют значение. Корпус задаёт траекторию движения рычагов, удерживает сервопривод в строго определённом положении и защищает внутренние элементы от грязи, влаги и ударов.
В профессиональных системах корпусные детали изготавливаются из авиационного алюминия методом CNC-фрезерования. Именно этот подход обеспечивает ту самую повторяемость и точность, без которой надёжный механизм невозможен.
Из чего делаем и почему
Выбор материала для корпусных деталей механизма сброса - это поиск баланса между прочностью, весом и износостойкостью.
Авиационный алюминий 6063 - сплав, который используют в профессиональных сбросовых системах. Отличная обрабатываемость, высокая коррозионная стойкость, оптимальное соотношение прочности и веса. Вес готового механизма может составлять всего 36 граммов.
Алюминий 6061-T6 - ещё один распространённый авиационный сплав, проверенный временем. Используется для корпусов, работающих в условиях повышенных нагрузок.
Нержавеющая сталь 304 - для ответственных узлов: осей, валов, защёлок и крючков, где важна износостойкость и отсутствие коррозии.
Карбон в комбинации с алюминием - для максимального облегчения конструкции при сохранении жёсткости.
В системах сброса для тяжёлых грузов (до 20–25 кг и более) корпусные детали изготавливаются из авиационного алюминия с толщиной стенок 2–4 мм, что обеспечивает необходимую жёсткость конструкции. Для лёгких FPV-систем достаточно 1.5–2 мм.
Конструктивные схемы: как работает замок
Механизмы сброса груза можно разделить на несколько основных типов по принципу работы.
Рычажный замок с сервоприводом - самая распространённая схема. Сервопривод поворачивает рычаг, который освобождает защёлку или крючок. Корпус при этом выполняет функцию направляющей для рычага и фиксатора для сервопривода. Основной элемент сброса - это сервопривод, который по команде с пульта управления раскрывает крючок. Простота и надёжность делают эту схему лидером на рынке.
Механический рычаг с редукцией усилия - инженерное решение, при котором конструкция корпуса и рычагов позволяет снизить мощность, требуемую от сервопривода. Это особенно важно при работе с тяжёлыми грузами: шарнирная конструкция рычага не заклинивает даже под нагрузкойдо 43 кг. Корпусные детали в таких системах проектируются так, чтобы выдерживать значительные усилия без деформации.
Многозахватные системы - устройства с несколькими независимыми замками, позволяющие сбрасывать грузы по очереди или выборочно. Корпус такой системы - это сложная литая или фрезерованная конструкция с несколькими посадочными местами для сервоприводов и рычагов.
Системы с автоматическим сбросом по натяжению - более сложные устройства, которые измеряют вес подвешенного груза в реальном времени и автоматически сбрасывают его при превышении заданного порога. Корпус таких систем включает место для датчика натяжения и управляющей электроники.
Технология изготовления на заказ
Корпусные детали механизма сброса - это изделия, где каждый микрон имеет значение.
Проектирование и 3D-моделирование - разрабатываем геометрию корпусных деталей с учётом траектории движения рычагов, расположения сервопривода и крепёжных отверстий. Моделируем кинематику, чтобы исключить заклинивание.
CNC-фрезерование - основной метод изготовления корпусных деталей из алюминия. Обеспечивает точность до±0.01 мм, что критично для посадочных мест под оси и сервоприводы.
Лазерная резка - для плоских элементов корпуса и кронштейнов, где не требуется сложная 3D-геометрия.
Термообработка(при необходимости) - для снятия внутренних напряжений после фрезерования и повышения прочности.
Финишная обработка - анодирование или пескоструйная обработка для защиты от коррозии и придания износостойкости. В профессиональных системах используется анодирование с твёрдым покрытием.
Сборка и тестирование - контроль геометрии, проверка работы механизма под нагрузкой.
Для серийных заказов мы используем кондукторы и сборочные приспособления, обеспечивающие повторяемость размеров.
О чём молчат производители готовых решений
На рынке сотни готовых «сбросов» для дронов. Пластиковые, напечатанные на 3D-принтере, с алюминиевыми вставками... Но у каждого такого решения есть свои ограничения.
Готовый механизм рассчитан на «средний» сервопривод, «средний» груз и «средний» способ крепления. А ваш груз может быть нестандартной формы. Ваш сервопривод - другой модели. Ваша рама - с нестандартными отверстиями.
И самое главное: надёжность. В готовом пластиковом корпусе со временем появляются люфты. Рычаги начинают болтаться. Защёлки - подклинивать. И в самый ответственный момент механизм может не сработать.
Мы проектируем корпусные детали под ваш конкретный случай:
Под ваш сервопривод - точное посадочное место с учётом габаритов и крепёжных отверстий.
Под ваш груз - расчёт прочности корпуса и рычагов под конкретную нагрузку.
Под вашу раму - любые крепёжные стандарты, любое расположение.
Под ваши условия - антикоррозийное покрытие для работы на открытом воздухе, усиленные стенки для тяжёлых грузов, компактная компоновка для FPV-дронов.
Где применяются наши механизмы
Спасательные операции - доставка медикаментов, воды, спасательных жилетов в труднодоступные районы
Пожаротушение - сброс огнетушащих шаров в очаги возгорания
Сельское хозяйство - точечный сброс полезных насекомых или биопрепаратов
Логистика - доставка небольших грузов в отдалённые точки
Военные и инженерные задачи - дистанционное минирование и разминирование
Научные исследования - сброс датчиков и проб в заданные точки
Пришлите нам модель вашего сервопривода, чертёж рамы и опишите груз - мы спроектируем и изготовим корпусные детали механизма сброса, которые будут работать безотказно в любых условиях.
