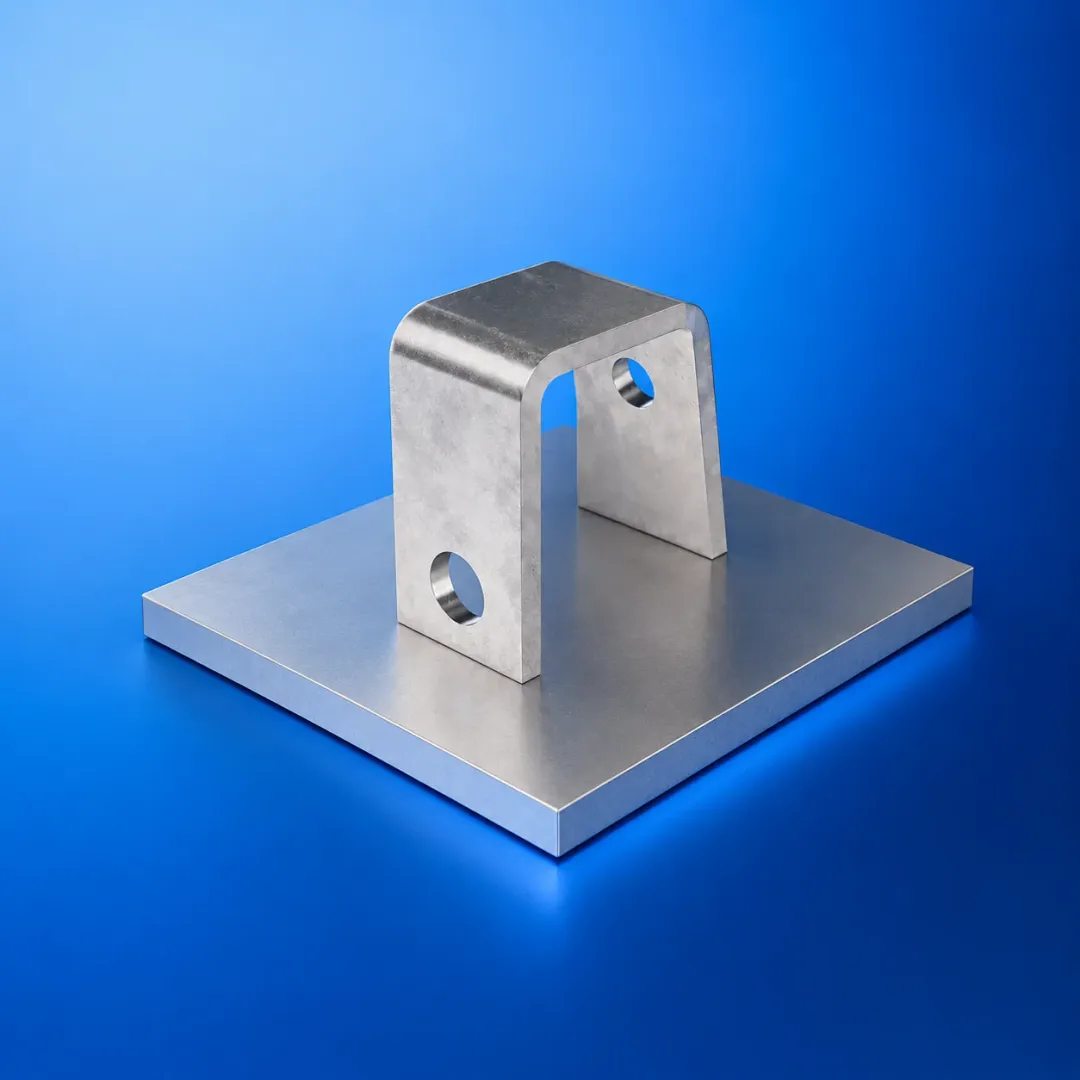

Прижим МИБШ.741545.001 - это деталь, предназначенная для фиксации и удержания заготовок, инструмента или узлов в сборочно-сварочных приспособлениях, станочных тисках, крепежной оснастке. В условиях современного машиностроения к прижимам предъявляются повышенные требования по жесткости, точности геометрических параметров и износостойкости. Наше производство в Москве оснащено обрабатывающими центрами с ЧПУ, что позволяет изготавливать прижимы любой конфигурации с высокой повторяемостью. Мы оперативно отгружаем готовую продукцию с доставкой по Московской области.
Технические характеристики и виды
Прижимы могут иметь различную конструкцию: прямые, угловые, поворотные, с резьбовыми или гладкими отверстиями, с пазом под Т-образный болт. Для изготовления применяются следующие материалы:
- Конструкционные стали (40Х, 45, 20Х) - для деталей, работающих при умеренных нагрузках, с последующей закалкой и отпуском до твердости 28-35 HRC.
- Нержавеющие стали (AISI 304, AISI 316) - при эксплуатации в агрессивных средах или коррозионно-опасных зонах.
- Алюминиевые сплавы (Д16Т, АМг6) - для облегченных прижимов в оснастке авиастроения и приборостроения.
- Латунь и титан - по спецзаказам для уникального оборудования.
Основные виды механической обработки: фрезерование плоскостей и пазов, сверление и зенкование, нарезание резьбы, координатная расточка точных отверстий. Типовая точность изготовления - по 6-8 квалитету, шероховатость рабочих поверхностей Ra 1.6 - 3.2 мкм. Для повышения износостойкости применяют термообработку (нормализация, закалка, высокий отпуск) и финишное шлифование. Защитные покрытия: оксидирование, цинкование или хромирование.
Параметр | Типовое значение | Примечание |
Точность линейных размеров | ±0,05 мм | При необходимости до ±0,01 мм |
Шероховатость Ra | 1,6 мкм | На базовые поверхности |
Твердость (для стали) | 28-35 HRC | После термообработки |
Плоскостность | 0,05 мм на 100 мм | Контролируется на поверочной плите |
Сферы применения и советы по выбору
Прижимы используются в станкостроении, приборостроении, автомобильной промышленности, робототехнических комплексах, нефтегазовом и энергетическом оборудовании. В сборочной оснастке они обеспечивают точное позиционирование деталей перед сваркой или сборкой. При выборе материала и конструкции руководствуйтесь следующими рекомендациями:
- По нагрузкам: для тяжелых условий эксплуатации выбирайте легированные стали (40Х, 40ХН) с термообработкой до 40-45 HRC, это обеспечит длительный ресурс даже при многократных циклах затяжки.
- По коррозионной стойкости: если прижим будет эксплуатироваться в условиях повышенной влажности (типично для складов и производств Московского региона) или контактировать с СОЖ, предусмотрите цинкование или изготовление из нержавеющей стали.
- По точности: для высокоточных приспособлений (люфт менее 0,01 мм) необходима финишная обработка на координатно-шлифовальных или плоскошлифовальных станках с контролем на КИМ.
- По упаковке: точные прижимы с полированными поверхностями упаковываются в маслобумагу или гофрокартон с прокладками, чтобы исключить повреждение при транспортировке по МО.
Изготовление Прижима по чертежам заказчика
Мы изготавливаем прижимы МИБШ.741545.001 по индивидуальным чертежам и техническим заданиям. Наши технологи разрабатывают оптимальный маршрут обработки с учётом материала, серийности и требуемой точности. Программирование на станках с ЧПУ позволяет добиться стабильного качества даже на сложных деталях с четырьмя и пятью осями. После механической обработки каждая партия проходит входной и выходной контроль с оформлением паспорта или протокола замеров. Точная стоимость рассчитывается индивидуально - она зависит от сложности детали, материала, термообработки и тиража.
Как оформить заказ
Для получения расчета отправьте чертеж или эскиз на адрес info@investsteel.ru или позвоните по телефону +7 (495) 188-80-44. Укажите требования по точности, материалу и термообработке. Мы свяжемся с вами для уточнения деталей и сформируем коммерческое предложение в течение одного рабочего дня. Доставка партии осуществляется курьерскими службами по Москве и Московской области.
Популярные вопросы (FAQ)
Какие материалы используются для прижимов?
Мы работаем со сталями 40Х, 45, 20Х, нержавеющими AISI 304/316, алюминиевыми сплавами Д16Т, АМг6, а также с латунью и титаном. Выбор материала согласовывается с заказчиком исходя из условий эксплуатации и требуемой твердости.
Какая точность изготовления возможна?
Наше оборудование позволяет выдерживать линейные размеры по 6-8 квалитету (допуски до ±0,02 мм). При необходимости достигаем точности до 5 квалитета с финишным шлифованием базовых поверхностей.
Выполняете ли вы срочные заказы?
Да, при наличии свободных мощностей и минимальной партии (от 5 штук) мы можем изготовить прижимы в течение 3-5 рабочих дней. Срочное изготовление оговаривается отдельно.
Как узнать стоимость изготовления по моему чертежу?
Пришлите чертеж на почту или в мессенджер. После анализа конструктивных особенностей, количества и материала мы предоставим точную смету без скрытых платежей. Цена всегда индивидуальна.
