Агродрон - это не просто дрон. Это машина, которая работает в поле, под открытым небом, в пыли, в жару, а иногда и под дождём. Она несёт на себе десятки литров жидкости, работает часами и должна быть готова к жёстким посадкам, вибрациям и перегрузкам. И если лёгкий FPV-дрон может простить ошибку в конструкции, то сельскохозяйственный беспилотник - нет.
Здесь цена ошибки - разбитый аппарат, сорванный сезон и потерянные деньги.

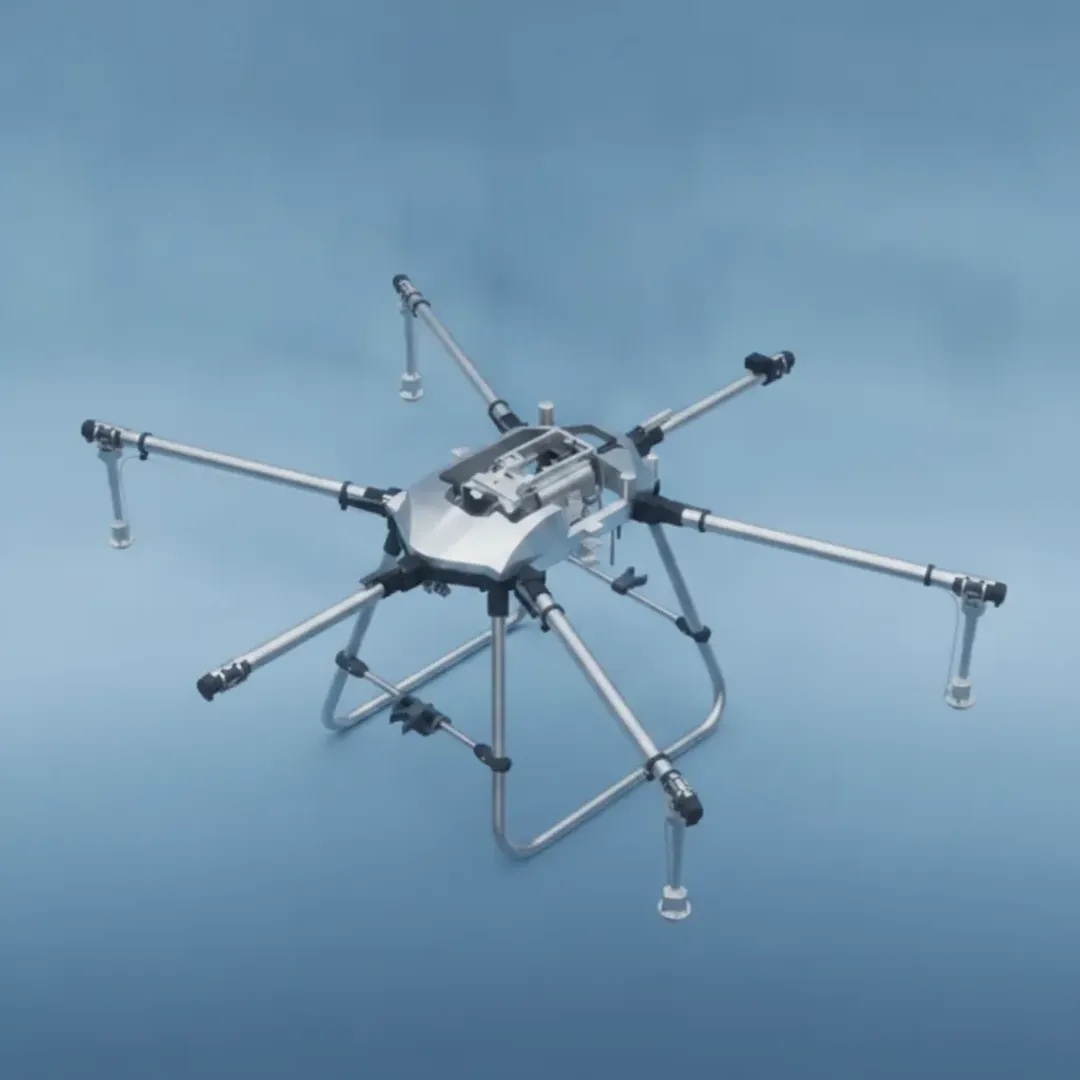

Несущий каркас агродрона - это не просто рама. Это скелет, который держит на себе всё: бак с химикатами, насосы, форсунки, аккумуляторы, полётный контроллер и моторную группу.
От того, как спроектирован и изготовлен этот каркас, зависит, сколько килограммов полезной нагрузки поднимет дрон, как долго он прослужит и сможет ли он работать в реальных полевых условиях.
Почему алюминий, а не карбон?
В мире агродронов сегодня идёт настоящая борьба материалов. Карбон - лёгкий, жёсткий, модный. Но у него есть один серьёзный недостаток: он не прощает ошибок пилота. При ударе карбоновая рама трескается, расслаивается, и восстановить её в полевых условиях практически невозможно. Нужно менять всю деталь.
Алюминий - это другой подход. Он не ломается - он гнётся. Он не расслаивается - он держит удар. Именно поэтому, например, бийское предприятие «Сибприбормаш» при разработке своего агродрона «Маэстро» грузоподъёмностью 40–80 кг сознательно отказалось от карбона в пользу алюминия.
Во время испытаний дрон били о бетонные стены и роняли с высоты - и алюминиевая рама выдерживала то, что карбоновая «не выдержала бы и малой толики таких нагрузок».
Исследования подтверждают: алюминиевые рамы для тяжёлых дронов - это не компромисс, а осознанный выбор. В научной работе по проектированию гексакоптера с алюминиевой рамой грузоподъёмностью 25 кг авторы пришли к выводу, что алюминиевая конструкция успешно справляется с тяжёлыми нагрузками, что подтверждается расчётами прочности с запасом прочности 1.67.
Алюминий также обладает отличной теплопроводностью: вся рама фактически превращается в огромный радиатор, эффективно отводя тепло от моторов и электроники, что предотвращает перегрев и падение мощности в полёте.
Из чего делаем: сплавы и толщина
Агродрон - это не игрушка. Мы подходим к выбору материала с расчётом на реальные эксплуатационные нагрузки.
АМг5 - алюминиево-магниевый сплав с высокой коррозионной стойкостью, отличной свариваемостью и хорошей пластичностью. Идеален для рам, работающих в условиях повышенной влажности и агрессивных сред. Именно этот сплав используется для сварных конструкций в судостроении и авиации.
АД0(технический алюминий) - обладает высокой пластичностью и хорошо сваривается. Применяется в конструкциях, где важна технологичность и коррозионная стойкость.
Толщина материала -2-4 мм- подбирается под класс дрона и его взлётную массу. Для дронов с полезной нагрузкой 10–15 кг достаточно 2–2.5 мм. Для машин, которые поднимают 30–40 кг и больше, мы используем 3–4 мм.
Как мы проектируем несущий каркас
Мы не предлагаем готовые рамы «с полки» - мы проектируем их под вашу задачу. И начинается всё не с резки металла, а с инженерного расчёта.
Мы используем современные CAD-системы для моделирования нагрузок, как это делают в ведущих инженерных школах мира. Мы считаем:
Подъёмную силу - сколько килограммов полезной нагрузки должен нести дрон.
Прочность конструкции - какие напряжения возникают в элементах рамы в полёте и при посадке.
Жёсткость - чтобы рама не «гуляла» под нагрузкой и не передавала лишних вибраций на полётный контроллер.
Центр тяжести - правильное расположение бака, аккумуляторов и электроники для устойчивого полёта.
Важно понимать: агродрон - это не просто коптер с баком. Это сложная система, где каркас должен быть интегрирован с баком, насосом, шлангами и форсунками. Мы проектируем раму так, чтобы все эти узлы встали на свои места без лишних переходников и доработок.
В мировой практике для крупных дронов всё чаще используют пространственные ферменные конструкции (space frame) из алюминиевых сплавов. Такая трёхмерная структура обеспечивает высокую жёсткость при минимальном весе и делает возможным использование алюминия в качестве основного конструкционного материала для крупных БПЛА.
Технология изготовления
Сварной рамный каркас - это не штамповка и не литьё. Это сложное изделие, требующее высокой квалификации на каждом этапе.
Лазерная резка - точная резка листового алюминия по контуру деталей. Минимальные допуски и чистота кромок.
Гибка - формирование профилей, угольников и элементов жёсткости.
Аргонодуговая сварка (TIG) - основной метод соединения алюминиевых деталей. Для алюминиево-магниевых сплавов (АМг5) мы используем сварочную проволоку OK Autrod 5356, которая обеспечивает равнопрочный шов, высокую пластичность и стойкость к агрессивным средам. Сварка выполняется в среде аргона, что даёт чистый и прочный шов без флюсов.
Покраска - финишная защита от коррозии. Возможно нанесение порошкового покрытия или специальных составов для работы в агрессивных средах.
Каждый сварной шов проходит контроль качества. Для серийных заказов мы используем сборочные стапели, обеспечивающие повторяемость геометрии.
Отличие нашего подхода
Вы можете купить готовую раму для агродрона в Китае. Мы это знаем. И мы знаем, почему вы всё равно придёте к нам.
Готовые решения - это компромисс. Они не учитывают вашу конкретную компоновку, ваш бак, ваши насосы, ваши форсунки. Вы будете подгонять, переделывать, сверлить лишние отверстия и молиться, чтобы ничего не сломалось в полёте.
Мы делаем по-другому. Мы спрашиваем: «Какая у вас полезная нагрузка? Какие габариты бака? Где будет расположен насос? Какие у вас моторы и аккумуляторы?» - и только после этого начинаем проектировать.
И, что важнее всего, мы проектируем с запасом на живучесть. Конструкция должна не только работать в штатном режиме, но и выдерживать аварийные ситуации - жёсткую посадку, удар о препятствие, перегрузки при резком манёвре.
Где применяются наши каркасы
Сельскохозяйственные агродроны для опрыскивания и внесения удобрений
Универсальные грузовые беспилотники с возможностью сменного навесного оборудования
Дроны для посева семян и авиахимработ
Тяжёлые мультикоптеры для доставки грузов в труднодоступные районы
Пришлите нам техническое задание, эскиз или просто опишите задачу - мы спроектируем и изготовим несущий каркас, который будет работать в поле, а не на стенде.
