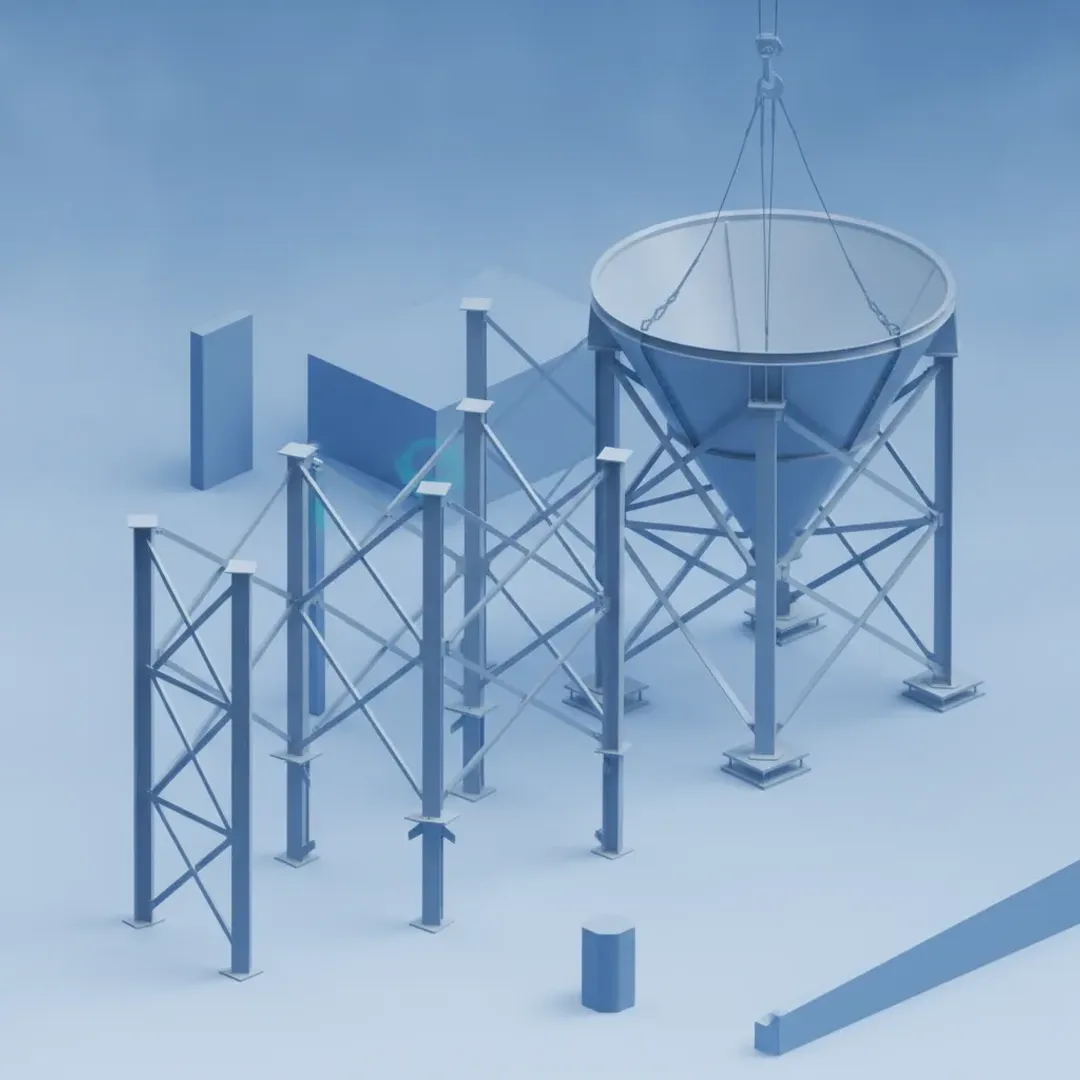

поставляет опоры скольжения для силосов, изготовленные по опросному листу Заказчика. В данной позиции представлена опора скольжения силоса с габаритами не более 400×400×95 мм, рассчитанная на вертикальную нагрузку 35 000 кг* и перемещение в опоре до 10 мм.
Изделие предназначено для установки на улице в условиях климата г. Москвы, имеет категорию размещения У1 по ГОСТ 15150-69 и расчетный срок службы не менее 30 лет.
Цена — от 93 550,00 ₽ за штуку.
Назначение изделия
Опора скольжения силоса используется для опирания конструкции силоса и обеспечения контролируемого перемещения при эксплуатационных воздействиях. За счет низкого коэффициента трения опора позволяет компенсировать перемещения в пределах до 10 мм, сохраняя устойчивость и проектную работу опорного узла.
Решение подходит для силосов и емкостных конструкций, где требуется надежная опора с возможностью небольшого горизонтального перемещения.
Технические характеристики
Параметр | Значение |
|---|---|
Изделие | Опора скольжения силоса |
Основание | Опросный лист ПСИ 23020-5-ТХ.ОЛ02 |
Длина | не более 400 мм |
Ширина | не более 400 мм |
Высота | не более 95 мм |
Коэффициент трения | не более 0,1 |
Перемещение в опоре | до 10 мм |
Вертикальная нагрузка | 35 000 кг* |
Материальное исполнение | уточняется поставщиком |
Антикоррозионное покрытие | предусмотрено для металлоконструкций |
Место установки | на улице |
Категория размещения | У1 по ГОСТ 15150-69 |
Расчетный срок службы | не менее 30 лет |
Количество часов работы в году | 8040 ч/год |
Цена | от 93 550,00 ₽/шт. |
* Нагрузка на опору будет уточнена после получения РКД на силос.
Климатические условия эксплуатации
Природно-климатическая характеристика района строительства принята для г. Москвы по СП 131.13330.2012 «Строительная климатология» и СП 20.13330.2016 «Нагрузки и воздействия».
Параметр | Значение |
|---|---|
Район строительства | г. Москва |
Абсолютная минимальная температура воздуха | минус 43 °С |
Абсолютная максимальная температура воздуха | плюс 38 °С |
Температура наиболее холодной пятидневки, обеспеченность 0,92 | минус 26 °С |
Температура наиболее холодных суток, обеспеченность 0,92 | минус 29 °С |
Зона влажности | нормальная |
Средняя относительная влажность наиболее холодного месяца | 84% |
Средняя относительная влажность наиболее теплого месяца | 72% |
Нормативное значение ветрового давления | 0,23 кПа, I ветровой район |
Расчетное значение снеговой нагрузки | 1,5 кПа, III снеговой район |
Сейсмичность района строительства | менее 6 баллов |
Категория размещения | У1 по ГОСТ 15150-69 |
Требования к конструкции и защите
Конструктив опоры скольжения выполняется согласно эскизу и требованиям опросного листа. Материальное исполнение уточняется поставщиком на этапе проработки технического задания.
Для металлоконструкций предусмотрено антикоррозионное покрытие. Требования к системе покрытия, толщине и условиям нанесения уточняются в соответствии с проектной документацией и условиями эксплуатации.
Изделие рассчитано на эксплуатацию в условиях открытой установки при температурах от минус 43 °С до плюс 38 °С, при нормальной зоне влажности и расчетном сроке службы не менее 30 лет.
Комплект поставки
В комплект поставки входит:
опора скольжения в сборе;
пояснительная записка с техническим предложением, объемом поставки и техническими характеристиками оборудования;
подробное техническое описание предлагаемого оборудования;
сертификаты и разрешительная документация на оборудование и изделия;
перечень документации;
спецификация изделий и материалов;
комплектовочная ведомость;
массово-габаритные чертежи оборудования и изделий;
установочные чертежи оборудования и изделий;
паспорт на оборудование и изделия;
инструкции по монтажу, эксплуатации, ремонту и хранению;
шеф-монтаж и пусконаладочные работы;
запасные части на 2 года эксплуатации.
Состав комплекта не ограничивается указанным перечнем и может дополняться согласно требованиям Заказчика и действующим нормам.
Особые требования
Природно-климатические данные приняты для г. Москвы по СП 131.13330.2012 и СП 20.13330.2016.
В комплект поставки включается опора в сборе.
Оборудование должно иметь паспорта, инструкции по эксплуатации, разрешение на применение и другую сопроводительную документацию в соответствии с действующими нормами и правилами.
Предусматривается антикоррозионное покрытие металлоконструкций.
Вертикальная нагрузка на опору будет уточнена после получения РКД на силос.
Цена изделия
Цена опоры скольжения силоса 400×400×95 мм: от 93 550,00 ₽ за штуку
Стоимость указана за единицу изделия. Окончательные условия поставки, комплектность, сроки, требования к документации и антикоррозионной защите фиксируются договором на основании опросного листа и согласованного технического задания.
Этапы поставки
Получение опросного листа и исходных данных
Принимаем опросный лист ПСИ 23020-5-ТХ.ОЛ02, эскизы и требования к опоре скольжения.Уточнение технического решения
Проверяем габариты, нагрузку, перемещение, коэффициент трения, требования к материалам и антикоррозионному покрытию.Согласование коммерческого предложения
Подтверждаем цену, срок изготовления, комплект поставки и состав документации.Изготовление опоры
Производим опору скольжения в сборе согласно согласованным параметрам.Контроль качества и комплектация
Выполняем контроль изделия, комплектуем документацией, запасными частями и необходимыми материалами.Отгрузка и поддержка на объекте
Организуем поставку и при необходимости обеспечиваем шеф-монтаж и пусконаладочные работы.
Вопросы и ответы
Для чего применяется опора скольжения силоса?
Опора скольжения используется для опирания силоса и компенсации небольших перемещений конструкции. В данной позиции предусмотрено перемещение в опоре до 10 мм при коэффициенте трения не более 0,1.
Какие габариты имеет опора?
Габариты опоры: длина не более 400 мм, ширина не более 400 мм, высота не более 95 мм.
Какая вертикальная нагрузка предусмотрена?
В исходных данных указана вертикальная нагрузка 35 000 кг. При этом нагрузка будет уточнена после получения РКД на силос.
Для каких климатических условий рассчитано изделие?
Климатические данные приняты для г. Москвы: минимальная температура минус 43 °С, максимальная плюс 38 °С, нормальная зона влажности, категория размещения У1 по ГОСТ 15150-69.
Есть ли антикоррозионное покрытие?
Да, для металлоконструкций предусмотрено антикоррозионное покрытие. Конкретная система покрытия уточняется в процессе согласования технического задания.
Что входит в комплект поставки?
В комплект входят опора в сборе, техническая и разрешительная документация, чертежи, паспорта, инструкции, комплектовочная ведомость, запасные части на 2 года эксплуатации, а также шеф-монтаж и пусконаладочные работы.
Какая цена опоры скольжения силоса?
Цена изделия — от 93 550,00 ₽ за штуку. Итоговые условия поставки фиксируются договором.
Можно ли изготовить опору по другому опросному листу?
Да, изготовление возможно по другому опросному листу или техническому заданию. Для этого нужно отправить исходные данные: габариты, нагрузку, перемещение, условия эксплуатации и требования к документации.
Получить расчет опоры скольжения силоса
Пришлите опросный лист, эскиз или техническое задание. Уточним нагрузку, материальное исполнение, антикоррозионное покрытие, комплект поставки и подготовим коммерческое предложение.
