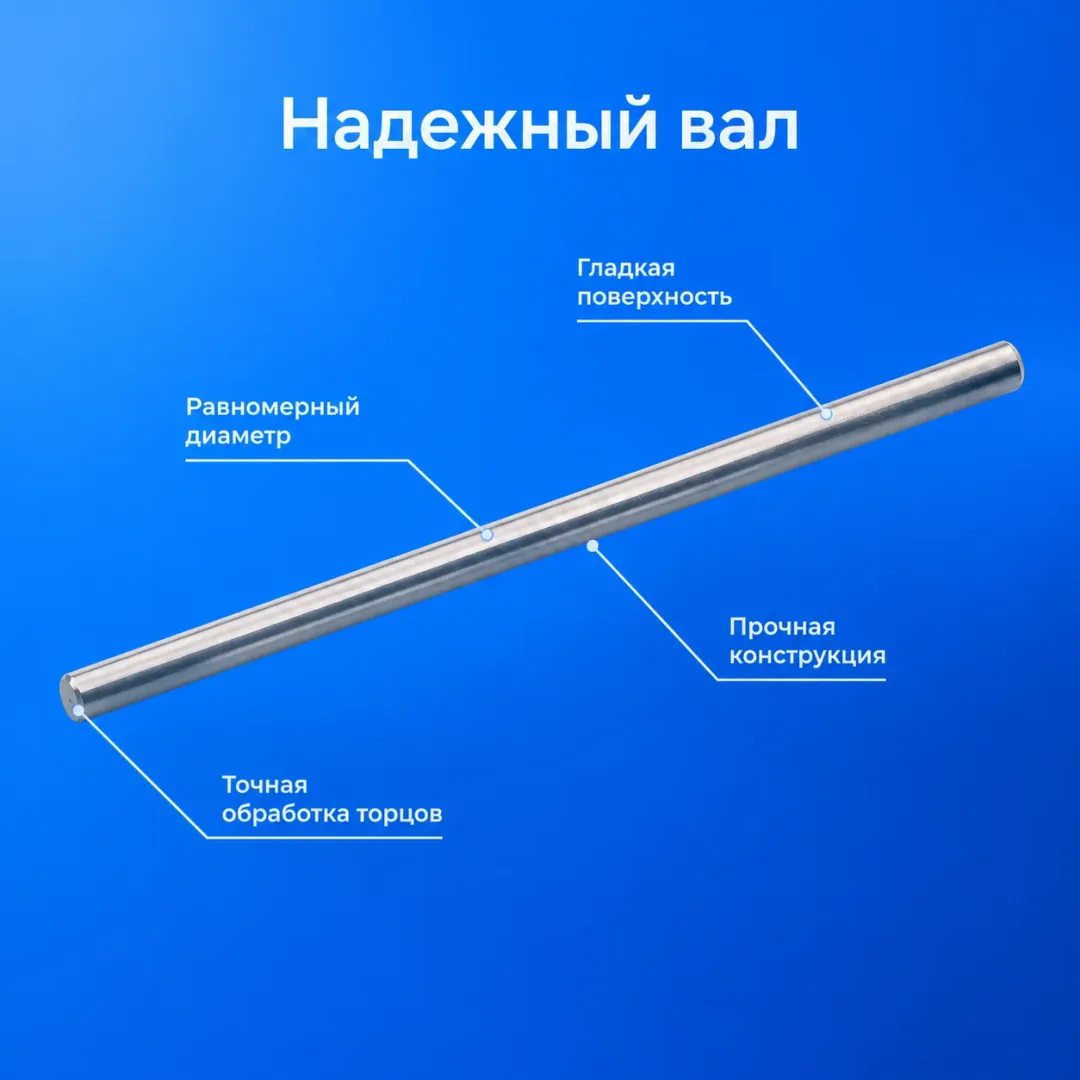

Ось длиной 100 мм - это типовая деталь машиностроения, представляющая собой цилиндрический стержень, предназначенный для передачи крутящего момента или поддержания вращающихся узлов. На нашем производстве в Москве ось 100мм изготавливается методами механической обработки: точения, фрезерования, шлифования и сверления. Мы гарантируем точность в соответствии с вашими чертежами и обеспечиваем оперативную доставку по Московской области.
Технические характеристики и виды
Ось 100мм может выполняться в различных исполнениях в зависимости от конструкторской документации. Типовые варианты включают:
- Цилиндрическая ось - гладкий пруток с фасками и центровыми отверстиями.
- Ступенчатая ось - с участками разного диаметра для посадки подшипников, зубчатых колёс или шкивов.
- Ось с фланцем - для крепления к корпусу.
- Вал-шестерня - если требуется передача движения с нарезанными зубьями.
Основные технологические аспекты изготовления:
Тип обработки | Достигаемая точность | Применяемые материалы |
Точение на токарных станках с ЧПУ | IT6-IT9 (допуски от ±0,01 мм) | Стали 45, 40Х, 20Х, AISI 304, AISI 316L, алюминиевые сплавы Д16Т, АМг6, латунь ЛС59-1, титан ВТ6 |
Фрезерование шпоночных пазов, лысок | IT7-IT10 | Те же (в зависимости от твердости) |
Шлифование наружных поверхностей | IT5-IT6 (Ra 0.4-0.8 мкм) | Закалённые стали, нержавейка |
Сверление и расточка отверстий | IT8-IT10 | Любые обрабатываемые материалы |
После механической обработки возможна термическая обработка: закалка, цементация, азотирование - для повышения износостойкости. Для защиты от коррозии применяются гальванические покрытия (цинк, хром, никель) или оксидирование. В нашем производстве в Москве мы подбираем оптимальный маршрут обработки под конкретные требования проекта.
Сферы применения и советы по выбору
Оси длиной 100 мм востребованы в:
- станкостроении - в механизмах подачи, шпиндельных узлах;
- автомобильной промышленности - детали рулевых механизмов, приводов;
- робототехнике - оси сочленений манипуляторов;
- нефтегазовом оборудовании - клапаны, насосы;
- приборостроении - точные кинематические пары.
Советы по выбору:
- Материал: для средних нагрузок и сухого трения - сталь 45 (HB 170-200); при высоких контактных нагрузках - цементуемая сталь 20Х с закалкой; для коррозионной среды - AISI 304 или 316L; для лёгких конструкций - алюминиевые сплавы.
- Точность: если деталь сопрягается с подшипниками качения, рекомендуется квалитет IT6-IT7 и шлифование посадочных мест.
- Покрытие: для эксплуатации в условиях повышенной влажности Московского региона (склады, неотапливаемые цеха) обязательна антикоррозионная защита - цинкование или хромирование.
- Упаковка: для точных осей (Ra ≤ 0,8 мкм) используем гофрокартон и деревянные обрешётки, исключающие удары при транспортировке по МО.
Изготовление оси 100мм по чертежам заказчика
Наше производство в Москве предлагает полный цикл выпуска оси 100мм под индивидуальные параметры. Мы работаем по вашим чертежам или эскизам: прорабатываем техпроцесс, разрабатываем УП для станков с ЧПУ, проводим контроль геометрии на координатно-измерительных машинах. Стабильное качество достигается за счёт повторяемости на многоосевых токарных центрах. Стоимость изготовления рассчитывается индивидуально исходя из сложности, тиража и требований. Вы можете заказать как единичный образец, так и серию. Доставка по Москве и МО осуществляется курьерскими службами.
Как оформить заказ
Чтобы получить расчёт оси 100мм, отправьте чертежи или ТЗ на почту info@investsteel.ru или позвоните по телефону +7 (495) 188-80-44. Менеджер согласует сроки и стоимость, после чего мы запускаем производство в Москве. Доставим готовую партию до вашего объекта в Московской области.
Популярные вопросы (FAQ)
Какие допуски на длину 100 мм вы обеспечиваете?
Типовая точность длины - ±0,1-0,2 мм на токарных станках с ЧПУ. При необходимости шлифования торцов достигаем ±0,05 мм. Точные значения зависят от технологических баз и материала, поэтому уточняйте в заказе.
Можно ли изготовить ось 100мм из нержавейки?
Да, мы обрабатываем нержавеющие стали AISI 304, 316L, 12Х18Н10Т и другие. Для улучшения коррозионной стойкости возможна пассивация.
Какая минимальная партия изготовления?
Минимальная партия не ограничена - изготавливаем даже одну штуку. Для единичных деталей цена складывается из стоимости материала, программирования станка и обработки.
Предоставляете ли вы сертификаты на материал?
Да, все партии металла сопровождаются сертификатами, копии прикладываются к отгрузке. По запросу проводим входной контроль.
Сколько времени занимает изготовление оси 100мм?
Сроки зависят от загрузки производства и сложности: простая ось - 3-5 рабочих дней, с дополнительными операциями - до 10 дней. Уточняйте при заказе.
