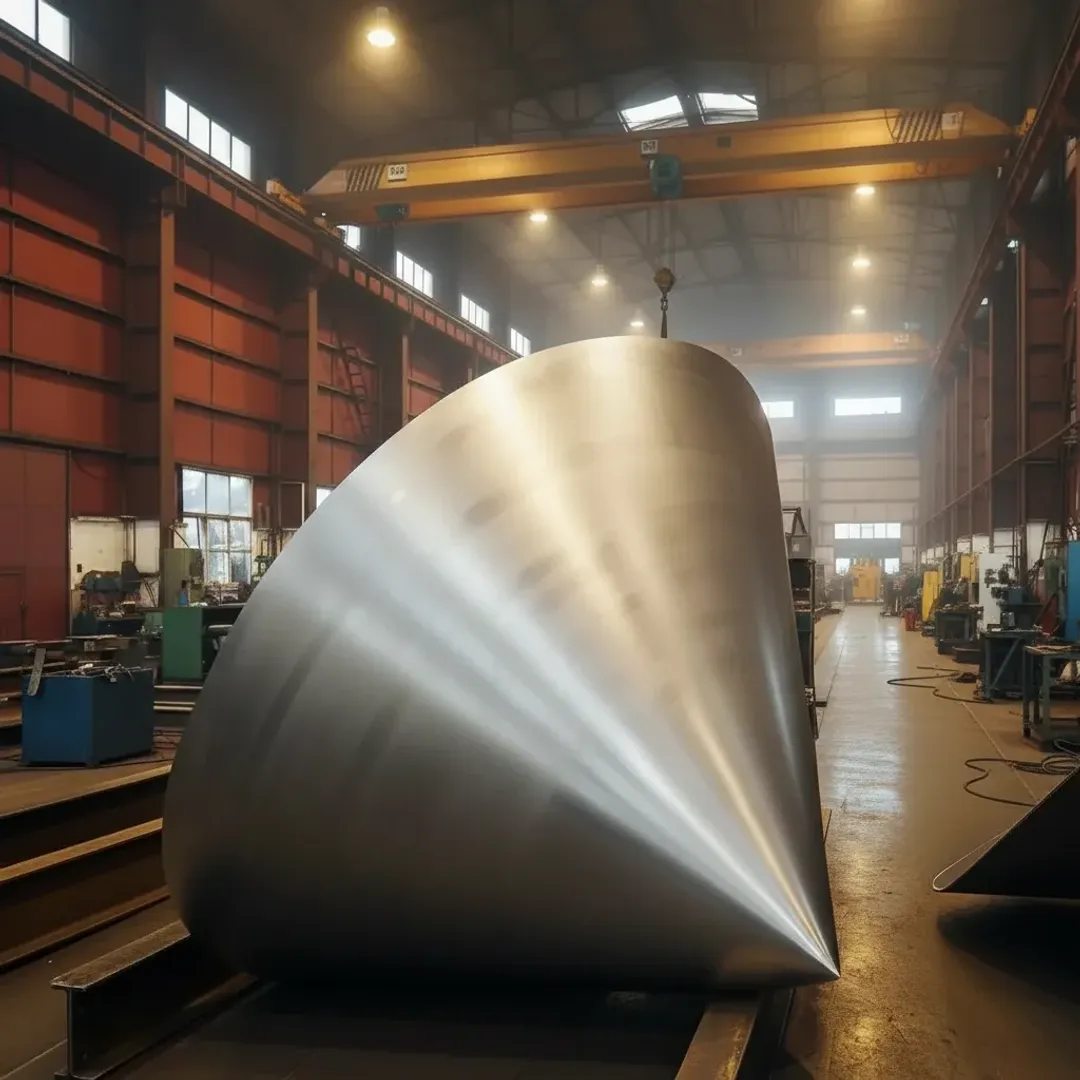

Остроконечный конус из алюминия

Остроконечный конус из алюминия

Цена: от 10 000 ₽Цена за шт
Доставка: по всей России и в страны СНГ

Характеристики

Тип конуса
Остроконечный
Материал
Алюминий

Описание

Изготавливаем легкие коррозионностойкие конусы из алюминиево-магниевых сплавов строго по чертежам или техническому заданию.

Производство под заказ позволяет оптимизировать массу узла на 60–70% по сравнению со стальными аналогами, сохранить точность сопряжения с патрубками и обечайками, а также обеспечить соответствие требованиям пищевой, криогенной и судостроительной отраслей. Рабочий диапазон: диаметр 20-2800 мм, толщина стенки 1-30 мм.

Выбор сплава и расчёт массы изделия (АМг3 vs АМг5)

Алюминиевые конусы подбираются не только по геометрии, но и по условиям нагружения и температурному режиму. Плотность сплавов ~2,7 г/см³, что даёт существенное снижение массы конструкций без потери прочности.

Параметр

АМг3

АМг5

Химическая основа

Al–Mg (~2,5-3,5%)

Al–Mg (~4,0-5,5%)

Преимущества

Высокая технологичность сварки, устойчивость к морской атмосфере, хорошая пластичность

Повышенная прочность, отличная работа при криогенных температурах (до –200 °С), стойкость к щелочным средам

Типовые применения в РФ

Пищевые ёмкости, вентиляционные системы, архитектурные элементы, резервуары для неагрессивных сред

Криогенные установки, судостроение, химические аппараты, узлы с повышенными статическими нагрузками

Ограничения

Не рекомендуется для высоких температур (>150 °С) и контакта с сильными окислителями

При сварке требует строгого контроля теплового ввода для предотвращения горячих трещин

Технология сварки и контроль геометрии

Алюминий требует специфического подхода к соединению металла из-за быстрого образования оксидной плёнки и высокого коэффициента теплового расширения.

  • Сварка: выполняем в среде аргона методами TIG (для тонкостенных изделий 1–5 мм) и MIG (для стенок от 5 до 30 мм). Используем присадочные материалы СвАМг или СвАМг6, обеспечивающие равнопрочность шва.

  • Подготовка кромок: механическая зачистка щётками из нержавеющей стали + химическое обезжиривание. Исключает включение оксидов и пористость.

  • Контроль формы: для конусов ∅ > 1000 мм применяем жёсткие внутренние распорки и шаблоны конусности. При необходимости проводим 3D-сканирование готового изделия для верификации отклонений.

Поверхность, защита и условия эксплуатации

Для сохранения коррозионной стойкости и товарного вида предлагаем комплекс поверхностной обработки:

  • Травление и пассивация - удаление сварочных побежалостей и восстановление оксидного слоя.

  • Анодирование или порошковая окраска - защита от механических повреждений и УФ-излучения (по запросу).

  • Изоляция от разнородных металлов - при монтаже рекомендуем диэлектрические прокладки, чтобы исключить электрохимическую (гальваническую) коррозию в точках контакта.

Документация, стандарты и расчет прочности

Изготовление ведётся в соответствии с:

  • ГОСТ Р 52630-2012 «Сосуды и аппараты. Общие технические требования»

  • ГОСТ 34347-2017 «Сосуды и аппараты. Нормы и методы расчёта на прочность»
    При расчёте алюминиевых конусов учитываем модуль упругости (~70 ГПа) и допускаемые напряжения для АМг3/АМг5 по действующим нормативам для алюминиевых конструкций. К отгрузке прикладываем:

  1. Сертификаты качества на прокат (химический состав, механические свойства, завод-изготовитель).

  2. Протоколы сварки и ВИК/УЗК швов.

  3. Паспорт изделия с фактическими размерами и массой.

  4. Акт входного контроля материалов.

Часто задаваемые вопросы

  1. Почему алюминий трескается при сварке и как вы это предотвращаете?
    Горячие трещины возникают из-за неправильного подбора присадки и перегрева. Мы используем сертифицированные сплавы СвАМг/СвАМг6, контролируем межпроходную температуру и применяем обратную полярность для стабильного проплавления.

  2. Можно ли использовать конус из АМг5 при отрицательных температурах?
    Да. АМг5 сохраняет и даже повышает пластичность при температурах до -200 °С, что делает его стандартом для криогенных и морских систем в РФ.

  3. Как рассчитать массу конуса для логистики?
    Плотность сплавов ~2,7 г/см³. Инженер направит точный расчёт массы и габаритов для ТК в течение 2 часов после согласования чертежа.

  4. Нужна ли дополнительная защита шва от коррозии? Для пищевых и фармацевтических сред рекомендуем травление + пассивацию. Для наружных конструкций - анодирование или порошковое покрытие. Указывается в ТЗ.

  5. Как вы защищаете мягкий алюминий при транспортировке?
    Используем внутреннюю полимерную обёртку, картонные углозащитники и жёсткую деревянную обрешётку с фиксацией. Исключает царапины, вмятины и деформацию тонкостенных изделий.

  6. Какие документы вы передаёте заказчику?
    Сертификаты на металл, протоколы НК швов, паспорт изделия, чертёж с фактическими размерами, акт приёмки. Работаем по договору с НДС, ЭДО (СБИС/Диадок).

  7. Минимальная партия и сроки?
    От 1 штуки. Стандартный срок: 3-7рабочих дней. Срочное изготовление - по согласованию с учётом наличия проката на складе.

Получить расчет стоимости и ТКП
Опишите задачу и направьте заявки на . Инженер согласует марку сплава, толщину стенки, тип обработки шва и направит коммерческое предложение с фиксированной ценой в течение 24 часов. Производство под заказ, от 1 шт., полный комплект документации, доставка по РФ.
