Панель интерфейсов - это та деталь, которую часто замечают только тогда, когда что-то идёт не так. Когда в полевых условиях приходится на ощупь искать нужный разъём среди спутанных проводов. Когда при подключении зарядного устройства случайно выдёргивается антенна. Когда после очередного полёта оказывается, что USB-порт забит пылью и не контактирует.
Большинство дронов собираются по принципу «где нашлось место - там и припаяли». В результате разъёмы торчат в разные стороны, болтаются на проводах, закрыты элементами конструкции и вообще не приспособлены для быстрого доступа. А ведь панель интерфейсов - это лицо дрона с точки зрения обслуживания. Это то, с чем работает оператор перед каждым полётом: подключает батарею, заливает прошивку, настраивает параметры, подсоединяет антенну.

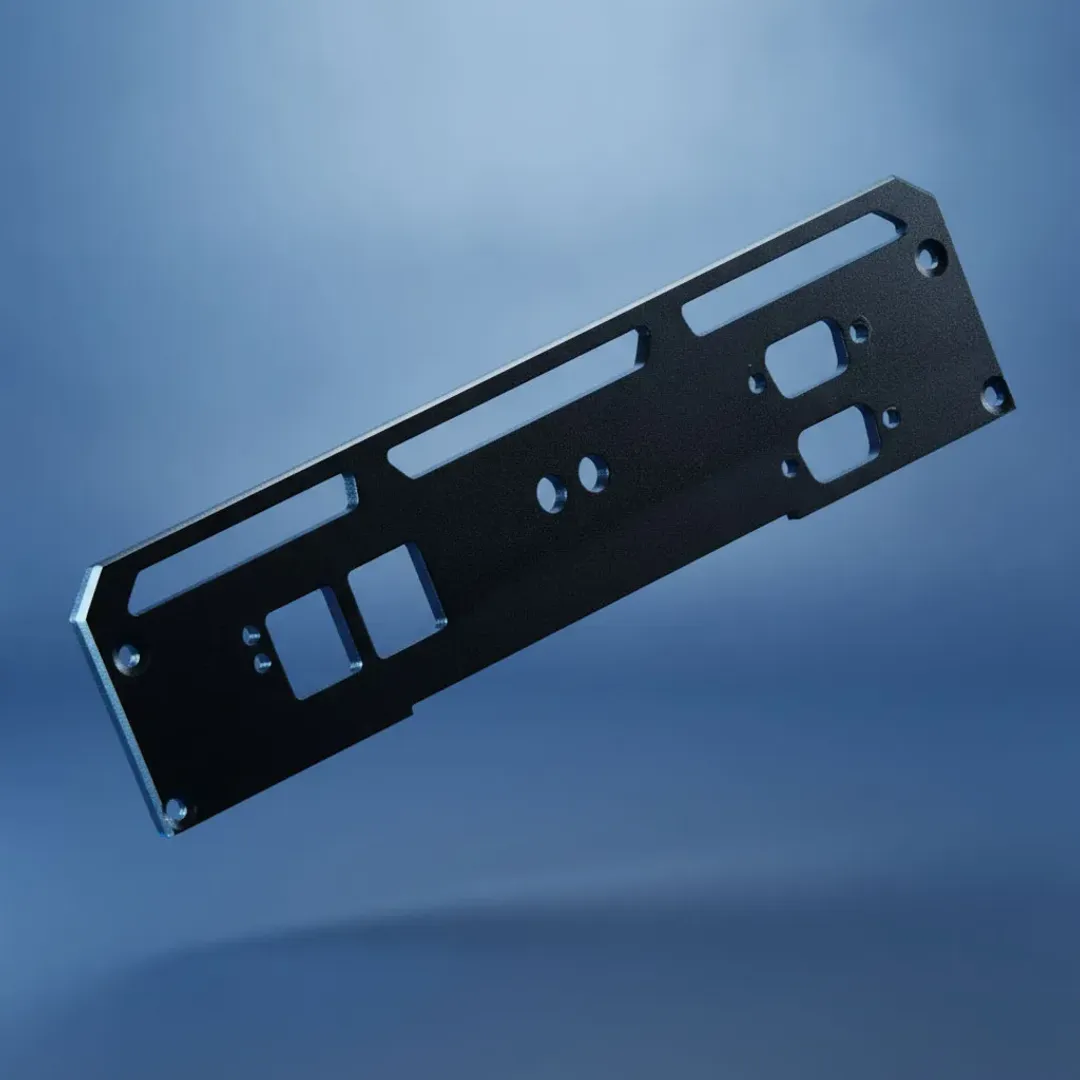

Мы проектируем и изготавливаем металлические панели интерфейсов - компактные планки, на которых все необходимые разъёмы выведены в одну плоскость и зафиксированы жёстко. Никаких болтающихся проводов. Никакого поиска нужного порта. Просто подошёл, подключил, полетел.
Почему панель интерфейсов - это не просто «планка с дырками»
На первый взгляд, панель интерфейсов - это простейшая деталь: алюминиевая пластина с отверстиями под разъёмы. Но за этой простотой стоит целый ряд инженерных решений.
Во-первых, расположение разъёмов. USB, XT60, SMA, XT30 - у каждого свои габариты, свои посадочные размеры и свои требования к доступу. USB нужно, чтобы в него влезал стандартный кабель. XT60 должен быть зафиксирован так, чтобы при подключении батареи он не продавливался внутрь корпуса. SMA-разъём для антенны требует точного позиционирования, чтобы не было зазоров, через которые может попасть влага.
Во-вторых, защита от натяжения. Провода, идущие к разъёмам, не должны выдёргиваться при случайном рывке. Это значит, что панель должна быть спроектирована так, чтобы разъёмы были жёстко закреплены, а провода имели запас длины внутри корпуса.
В-третьих, экранирование. Металлическая панель, заземлённая на общий корпус, работает как дополнительный экран, снижающий уровень электромагнитных помех. В профессиональных решениях для интерфейсных панелей используется алюминиевый сплав 6061-T6 с гальваническим покрытием.
Вот почему панель интерфейсов не стоит доверять случайному производителю. Ошибка в расположении отверстия - и вы не можете подключить кабель. Ошибка в толщине - и разъём не фиксируется. Ошибка в материале - и панель гнётся при каждом подключении.
Из чего делаем и какую толщину выбираем
Панель интерфейсов работает в условиях постоянных механических нагрузок: разъёмы подключаются и отключаются сотни раз, кабели тянут в разные стороны, дрон вибрирует в полёте. Материал должен держать эту нагрузку, не деформироваться и не терять внешний вид.
В аэрокосмической промышленности для интерфейсных панелей используют алюминиевый сплав 6061-T6. Это не случайно: 6061-T6 даёт оптимальное сочетание прочности, коррозионной стойкости и обрабатываемости. Толщина материала в аэрокосмических панелях часто составляет 1/8 дюйма (3,175 мм), но для БПЛА мы используем более лёгкие решения.
Толщина 1–1.5 мм - это баланс между жёсткостью и весом. Этого достаточно, чтобы панель не гнулась при подключении разъёмов, но при этом она остаётся лёгкой и не перегружает дрон. Для особо ответственных узлов мы можем увеличить толщину до 2 мм.
Для финишной обработки мы предлагаем:
Химическое оксидирование (хим. окс.) - создаёт защитную плёнку, повышает коррозионную стойкость и сохраняет электропроводность для экранирования.
Анодирование - увеличивает твёрдость поверхности, даёт возможность выбора цвета (чёрный, серебристый, красный, синий) и обеспечивает долговечность.
Какие разъёмы размещаем на панели
Стандартный набор разъёмов на панели интерфейсов может включать:
USB - для подключения к полётному контроллеру при настройке и прошивке. Порт должен быть доступен без разбора дрона.
XT60 или XT30 - основной силовой разъём для подключения аккумулятора. Надёжный, проверенный стандарт, выдерживающий токи до 60 А (XT60) или 30 А (XT30).
SMA - разъём для подключения внешней антенны видеопередатчика или телеметрии.
UART / I2C - для подключения внешних устройств и датчиков.
JST-SH / GH1.25 - для подключения периферии.
Мы можем разместить на панели любой набор разъёмов - под вашу конфигурацию. Хотите два USB-порта? Пожалуйста. Нужен разъём для внешнего GPS? Сделаем. Важен доступ к кнопке Bootloader? Предусмотрим отверстие.
Конструкция: от простой планки до интегрированного решения
Панель интерфейсов может быть реализована в нескольких вариантах.
Классическая планка - плоская прямоугольная пластина с вырезами под разъёмы. Крепится к корпусу дрона винтами. Простая, надёжная, технологичная.
Угловая панель - панель, установленная под углом к основной плоскости корпуса. Удобна, когда разъёмы должны быть доступны сбоку или сверху.
Интегрированная панель - панель, объединённая с другими элементами корпуса: частью экранирующего кожуха, креплением для антенны или площадкой для индикации.
Панель с защитными крышками - разъёмы закрываются резиновыми или пластиковыми заглушками для защиты от пыли и влаги при транспортировке.
Мы можем реализовать любой из этих вариантов - и комбинировать их в одном изделии.
Технология изготовления
Панель интерфейсов - деталь, где точность позиционирования отверстий имеет решающее значение. Если отверстие под USB сместится на полмиллиметра - кабель не войдёт. Если посадочное место под SMA будет несоосным - антенна будет болтаться.
Проектирование - разрабатываем геометрию панели с учётом габаритов всех разъёмов, их посадочных размеров и расположения на корпусе дрона. Используем 3D-моделирование для точной проверки совместимости.
Лазерная резка - точная резка листового алюминия по контуру. Обеспечивает чистоту кромок и минимальные допуски. Это основной метод для плоских панелей.
CNC-фрезерование - для сложных панелей, где требуется высокая точность (до ±0.01 мм) и чистота поверхности. Позволяет выполнять точные вырезы под разъёмы любой формы.
Финишная обработка - химическое оксидирование или анодирование для защиты от коррозии и придания эстетичного вида.
Каждая панель проходит контроль геометрии - от этого зависит, как ровно встанут разъёмы и насколько удобно будет работать с дроном в полевых условиях.
Отличие нашего подхода
Готовые панели интерфейсов - редкость на рынке. Обычно производители предлагают либо корпуса с уже встроенными разъёмами, либо оставляют эту задачу сборщику. В результате каждый дрон собирается по-своему, и единого стандарта нет.
Мы проектируем панель под ваш проект:
Под ваши разъёмы - любые типы, любые посадочные размеры, любое количество.
Под ваш корпус - любые крепёжные отверстия, любая геометрия.
Под ваши условия - защита от пыли и влаги, дополнительное экранирование, цветовое решение.
Мы не предлагаем шаблонных решений. Мы спрашиваем: «Какие разъёмы вам нужны? Где они должны располагаться? Какие у вас ограничения по весу?» - и только после этого начинаем проектировать.
Где применяются наши панели интерфейсов
Промышленные БПЛА - для быстрого доступа к разъёмам в полевых условиях
Агродроны - панели с защитой от пыли и влаги
FPV-дроны - компактные решения для ограниченного пространства
VTOL-аппараты - панели с интегрированными антенными разъёмами
Испытательные стенды - панели с расширенным набором интерфейсов для отладки
Пришлите нам список разъёмов, которые нужно вывести на панель, чертёж корпуса или просто опишите задачу - мы спроектируем и изготовим панель интерфейсов, которая сделает обслуживание вашего дрона простым и удобным.
