Пластина виброразвязки — это та деталь, о которой вспоминают только тогда, когда дрон начинает вести себя странно. Дрожит на висении, «желе» на видео, внезапные крены без видимой причины — всё это классические симптомы проблемы, имя которой вибрация.
В мире FPV и профессиональной авиамодели уже давно существует негласное правило: механическая виброразвязка и правильный монтаж имеют приоритет над цифровой фильтрацией, поскольку плохие входные данные не исправит даже самый сложный алгоритм. Программные фильтры — это хорошо, но они лишь пытаются спасти то, что уже испорчено. Настоящее решение лежит в механике: разорвать путь вибрации от мотора к датчикам полётного контроллера.

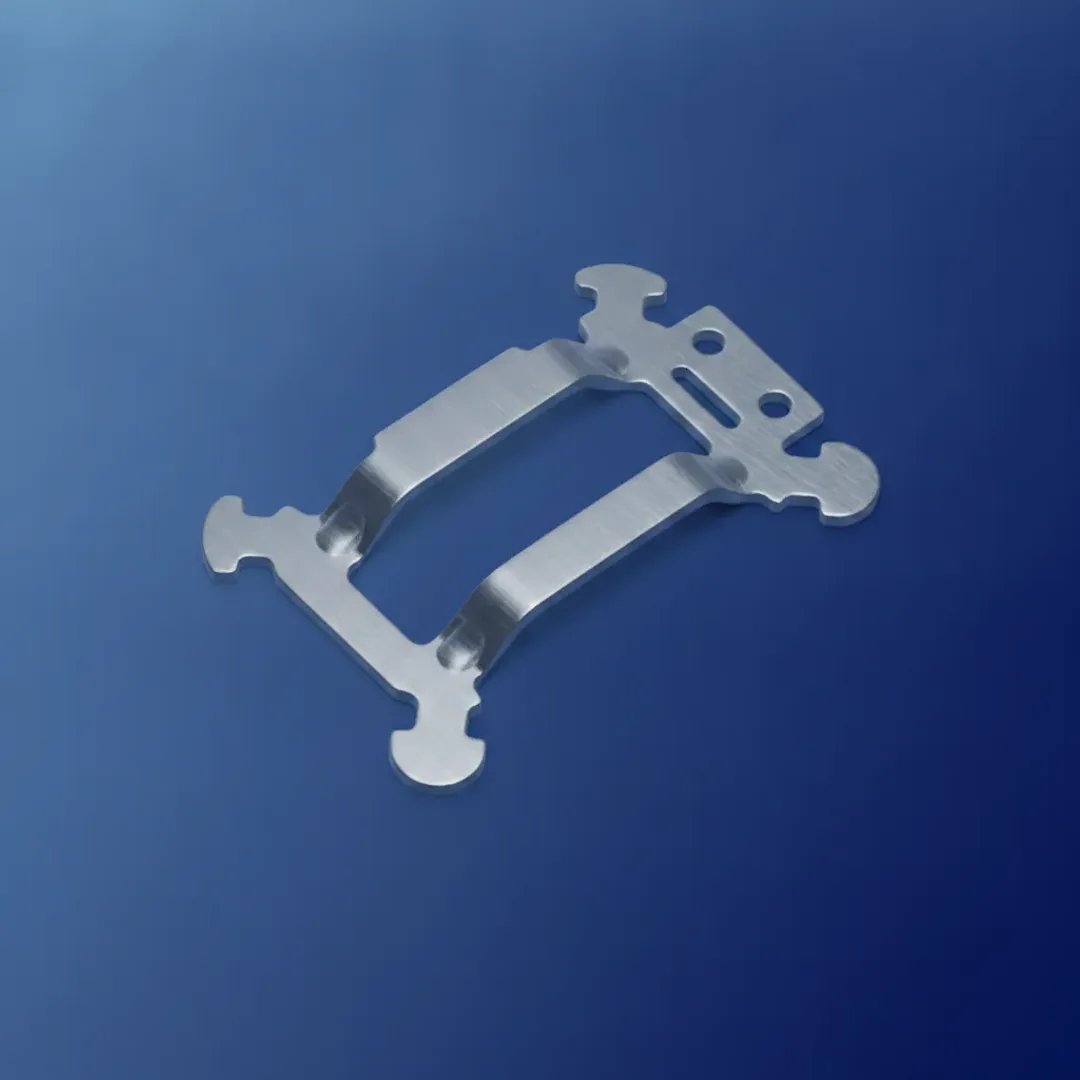

Мы проектируем и изготавливаемалюминиевые пластины виброразвязки — ту самую механическую преграду, которая не даёт вибрациям моторов добраться до сердца вашего дрона.
Почему вибрации — это проблема
Винтомоторная группа любого мультироторного БПЛА — это источник вибраций. Даже идеально отбалансированные пропеллеры создают колебания, которые через лучи и центральную пластину передаются на полётный контроллер. А внутри контроллера — MEMS-гироскопы и акселерометры, которые измеряют положение дрона с микроскопической точностью.
Когда к этим датчикам приходят вибрации, они «видят» движение там, где его нет. Контроллер пытается компенсировать эти мнимые отклонения, дёргает моторами — и возникает порочный круг. Вместо стабильного висения — раскачка. Вместо плавного видео — «желе». Вместо точного удержания позиции — дрон «гуляет» в воздухе.
На форумах опытные пилоты делятся наблюдениями: «Полетный контроллер получает кашу на сенсорах, пытается это как-то стабилизировать, ты его мучаешь фильтрами. На выходе имеется тряска от ВМГ + тряска от попыток выровняться». И это — лучший сценарий. В худшем — контроллер теряет ориентацию, и дрон падает.
Как работает виброразвязка
Классическая схема виброразвязки строится на принципе «плавающей» платформы. Алюминиевая пластина крепится к раме не жёстко, а через силиконовые демпферы — те самые «резинки», которые мы видим в большинстве готовых решений.
Эти демпферы работают как механический фильтр: они пропускают низкочастотные колебания (те, что возникают при реальном движении дрона), но гасят высокочастотные вибрации моторов. Алюминиевая пластина, в свою очередь, выполняет несколько функций:
Основание — держит полётный контроллер и распределяет нагрузку от демпферов.
Масса — сама по себе пластина добавляет инерцию системе, что помогает гасить вибрации. Опытные конструкторы используют алюминиевые пластины толщиной 3–4 мм именно для увеличения массы гасящего узла.
Экранирование — металлическая пластина обеспечивает дополнительную защиту от электромагнитных помех.
Адаптер — переход между разными монтажными стандартами рамы и полётного контроллера.
Исследования показывают, что у любой виброразвязки есть собственная резонансная частота, которая определяется массой платы и жёсткостью пружин (демпферов). Задача конструктора — подобрать эти параметры так, чтобы резонансная частота системы не совпадала с частотой вибраций моторов. И здесь каждый миллиметр и каждый грамм имеют значение.
Из чего делаем пластину виброразвязки
Для изготовления пластин мы используем алюминиевый сплав АМг3 — материал, проверенный в авиастроении и судостроении. Почему именно он?
Коррозионная стойкость — не ржавеет, не требует специального ухода.
Пластичность — при случайных ударах не ломается, а гнётся.
Хорошая обрабатываемость — легко режется лазером и сверлится.
Оптимальный вес — при толщине 1.5–2 мм пластина достаточно лёгкая, чтобы не перегружать дрон, и достаточно массивная, чтобы эффективно гасить вибрации.
Толщина1.5–2 мм — это не случайный выбор. В мировой практике для виброразвязок применяют алюминиевые пластины толщиной от 1.5 до 4.5 мм. Мы подбираем конкретное значение под ваш дрон, его массу и уровень вибраций.
В некоторых решениях для тяжёлых промышленных БПЛА, где вибрации особенно сильны, используют даже свинцовые или оловянные пластины массой 50–70 граммов. Но для большинства дронов алюминий остаётся оптимальным выбором.
Конструкция: от простого к сложному
Простая пластина виброразвязки — это плоская алюминиевая деталь с отверстиями. Но мы умеем делать больше:
Классическая площадка — плоская пластина с посадочными отверстиями под стандарты крепления FC (30.5×30.5 мм, 20×20 мм). Крепится к раме через силиконовые демпферы, полётный контроллер устанавливается сверху.
Двухуровневая конструкция — две пластины, соединённые демпферами. Нижняя крепится к раме, верхняя держит контроллер. Такая схема обеспечивает двойную развязку и используется на дронах с высоким уровнем вибраций.
Интегрированное решение — пластина, объединённая с платой распределения питания (PDB). Экономит место и упрощает сборку.
Субплатформа — дополнительная пластина, которая служит переходником между разными стандартами крепления и одновременно увеличивает массу гасящего узла.
Для каждого типа мы проектируем геометрию, расположение отверстий и крепёжных элементов под ваш конкретный случай.
Технология изготовления
Производство пластины виброразвязки — процесс, где важна каждая деталь:
Лазерная резка — точная резка листового алюминия по контуру. Обеспечивает чистоту кромок и минимальные допуски.
Сверловка и зенковка — точное выполнение посадочных отверстий под винты М3 или М4 с учётом стандартов крепления вашего контроллера.
Финишная обработка — покраска или анодирование для защиты от коррозии и придания эстетичного вида.
Каждая пластина проходит контроль геометрии — от этого зависит, как ровно встанет полётный контроллер и насколько эффективно будет работать виброразвязка.
Для серийных заказов мы используем кондукторы и шаблоны, обеспечивающие повторяемость размеров.
Ошибки, которых мы не допускаем
В мире виброразвязок есть несколько распространённых заблуждений, которые мы часто видим в готовых решениях:
Слишком жёсткие демпферы — если резинки жёсткие, они не гасят вибрации, а передают их дальше. Нужно правильно подобрать соотношение жёсткости демпферов с весом контроллера.
Слишком мягкие демпферы — контроллер начинает «болтаться» на пластине, возникает собственный резонанс, и ситуация становится только хуже.
Неправильный выбор материала — пластик дешевле, но он не добавляет массе системы и не экранирует помехи. Алюминий работает лучше.
Отсутствие виброразвязки — «я поставлю программные фильтры, и всё будет хорошо». Нет, не будет. Механическая развязка — это база.
Мы проектируем виброразвязку как единую систему: пластина + демпферы + контроллер. И рассчитываем её так, чтобы все элементы работали вместе, а не против друг друга.
Где применяются наши пластины виброразвязки
FPV-дроны — для чистого видео и стабильного полёта
Гоночные квадрокоптеры — точное управление на высоких скоростях
Агродроны — работа в условиях повышенных вибраций от мощных моторов
Промышленные БПЛА для мониторинга и инспекций
Тяжёлые мультикоптеры с полезной нагрузкой
Аппараты с бензиновыми двигателями — где уровень вибраций особенно высок
Наше преимущество — работа под ваш проект
Готовые пластины виброразвязки есть в каждом магазине. Но они рассчитаны на «среднего» дрона. Ваши дроны — не средние. У него свои моторы, свои лучи, свой уровень вибраций и свой полётный контроллер.
Мы не предлагаем шаблонных решений. Мы проектируем пластину под вашу конфигурацию:
Под ваш стандарт крепления FC (30.5×30.5, 20×20 или любой другой)
Под ваши силиконовые демпферы (диаметр, высота, жёсткость)
Под вашу раму (способ крепления, доступное пространство)
Под ваш уровень вибраций (толщина пластины, масса)
Мы не просто режем алюминий — мы проектируем систему, которая будет работать именно на вашем дроне.
