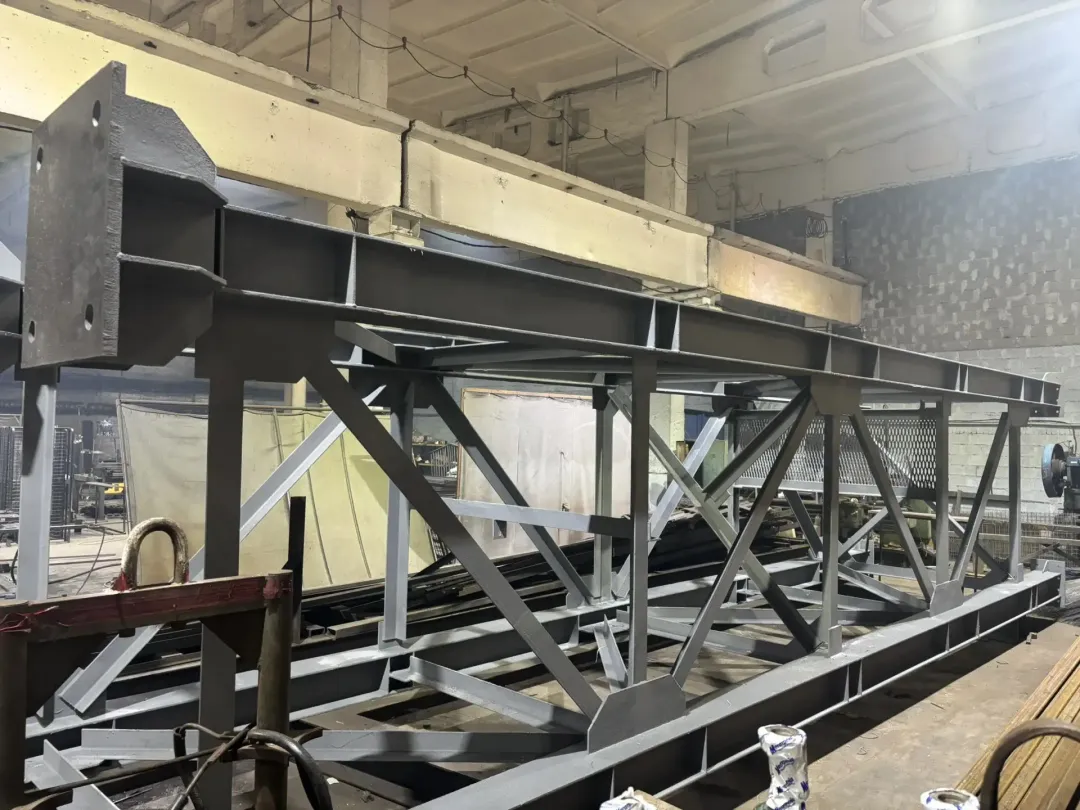

Изготавливаем несущие металлоконструкции для пассивных ограждений от БПЛА: сварные и болтовые каркасы, рамы, стойки, связи, крепёжные узлы. Собственное производство, сталь 09Г2С, расчёт нагрузок по СП. Поставка по РФ с комплектом документации.
Что мы производим: несущие каркасы и рамы
Основа любого ограждения от БПЛА - несущий каркас, который воспринимает ударную нагрузку и передаёт её на фундамент или существующие конструкции. Мы производим именно эти элементы:
Стойки и опоры
Вертикальные элементы из профильной трубы сечением от 60×60×3 до 120×120×6 мм. Высота - от 2 до 6 м. Для мобильных решений - стойки с фланцевыми основаниями под бетонные блоки.
Прогоны и горизонтальные связи
Соединяют стойки между собой, формируют жёсткий контур. Сечение - 40×40×2 – 80×80×4 мм. Шаг прогонов определяется расчётом.
Диагональные связи жёсткости
Обязательный элемент для устойчивости к боковым и ударным нагрузкам. Предотвращают складывание каркаса при динамическом воздействии.
Фланцевые узлы и закладные детали
Для болтового соединения секций между собой и крепления к фундаменту. Листовая сталь 8–12 мм, высокопрочные болты класса 10.9.
Кронштейны и хомуты
Для крепления каркаса к существующим конструкциям: стенам, колоннам, опорам ЛЭП, парапетам.
Типы каркасов, которые мы производим
1. Рамные каркасы для вертикальных ограждений
Пространственные рамы из профильной трубы с диагональными связями жёсткости. Высота 3-6 м, шаг стоек 2-3 м. Обязательные связи исключают складывание каркаса при боковом ударе.
2. Каркасы с наклонными козырьками
Конструкции с дополнительной верхней частью, наклонённой под углом 30–45° к горизонту. Увеличивают эффективную высоту ограждения без увеличения высоты стоек.
3. Мобильные каркасы на бетонных основаниях
Быстроразборные конструкции для временных объектов. Стойки устанавливаются в бетонные блоки без капитального фундамента. Все соединения - болтовые для быстрого демонтажа.
4. Крышные каркасы
Компактные конструкции для защиты оборудования на кровлях. Крепление к парапетам и несущим конструкциям здания. Высота 2–3 м.
5. Усиленные каркасы для критических объектов
Конструкции с увеличенным сечением профиля и дополнительными связями для объектов с повышенными требованиями к защите (энергетика, нефтегаз).
Сварные и болтовые соединения: что выбрать
Мы изготавливаем каркасы двух типов в зависимости от условий монтажа и эксплуатации:
Сварные конструкции
Собираются на заводе, поступают на объект готовыми секциями.
Максимальная жёсткость и несущая способность.
Оптимальны для стационарных объектов с постоянным периметром.
Требуют доставки крупногабаритных секций.
Болтовые конструкции
Поставляются в разобранном виде, собираются на объекте.
Не требуют сварки на месте - только ключ и динамометр.
Подходят для удалённых объектов, временных ограждений, поэтапного монтажа.
Возможность демонтажа и переноса на другой объект.
Комбинированные решения
Для сложных объектов применяем гибридную схему: несущие рамы сварные, соединения между секциями - болтовые. Это даёт жёсткость при ударе и удобство монтажа.
Производственный цикл
Производство ограждения от БПЛА на нашем предприятии включает следующие этапы:
1. Разработка КМД
По ТЗ или эскизу заказчика готовим детализированные чертежи: раскладка элементов, узлы, спецификация материалов, монтажная схема.
2. Раскрой профиля
Профильная труба (сталь 09Г2С) раскраивается на ленточнопильном станке с точностью ±1 мм. Торцы зачищаются.
3. Сборка на стапеле
Элементы каркаса собираются в кондукторе для обеспечения геометрии. Сварка - полуавтоматическая в среде защитных газов.
4. Сверловка и подготовка под болты
Отверстия под болтовые соединения сверлятся по кондуктору. Диаметр и допуски - по ГОСТ 23118.
5. Антикоррозийная обработка
Дробеструйная очистка до класса Sa 2,5, затем грунт-эмаль (2 слоя, не менее 120 мкм) или горячее цинкование (не менее 60 мкм).
6. Маркировка и упаковка
Каждая деталь маркируется согласно КМД. Секции упаковываются в деревянные обрешётки или паллеты.
7. Отгрузка
Доставка автотранспортом по РФ. Для болтовых конструкций - паллетированная отгрузка, для сварных - низкорамные тралы при необходимости.
Технические параметры каркасов
Параметр | Значение |
|---|---|
Материал | Профильная труба, сталь 09Г2С (ГОСТ 19281) |
Сечение стоек | 60×60×3 - 120×120×6 мм |
Сечение прогонов | 40×40×2 - 80×80×4 мм |
Высота каркаса | 2-6 м |
Шаг стоек | 2-3 м (по расчёту) |
Соединения | Сварные / болтовые М16-М20 кл. 10.9 |
Антикор | Грунт-эмаль / горячее цинкование / порошковое покрытие |
Расчётная нагрузка | Динамический удар БПЛА, ветровая и снеговая нагрузка по СП 20.13330 |
Срок службы | От 10 лет |
Комплектация заполнением: сетка, лист, комбинированный вариант
Произведённый нами каркас может быть заполнен различными материалами в зависимости от задачи:
Сварная сетка (ячейка 5×5 - 20×20 см, пруток 4-12 мм) - для сетчатых ограждений от БПЛА с максимальной прозрачностью и вентиляцией.
Листовой металл (просечно-вытяжной или сплошной) - для объектов, где требуется сплошная защита от осколков.
Комбинированное заполнение - сетка в верхней части, лист в нижней.
Заполнение не входит в наше производство, но мы проектируем крепёжные элементы под выбранный тип заполнения и указываем требования к нему в КМД. По запросу - рекомендации по поставщикам сетки и листа.
Классификация ОКПД для закупок
Металлоконструкции для ограждений от БПЛА классифицируются по ОКПД2:
Код ОКПД2 | Наименование | Что включает |
|---|---|---|
25.11.23 | Конструкции и детали конструкций из чёрных металлов | Каркасы, стойки, прогоны, связи |
25.11.23.110 | Конструкции металлические для строительства | Ограждения в сборе |
25.62 | Обработка металлических изделий механическая | Сверловка, подготовка под болты |
25.61 | Обработка металлов и нанесение покрытий | Антикоррозийная обработка |
Контроль качества
Входной контроль: проверка сертификатов на профильную трубу и сталь.
Геометрический контроль: проверка размеров секций, соосности отверстий, диагоналей.
Контроль сварных швов: визуальный осмотр 100%, УЗК ответственных узлов по требованию.
Контроль антикора: измерение толщины покрытия магнитным методом.
Приёмка: возможность присутствия представителя заказчика перед отгрузкой.
Нужны металлоконструкции для ограждений от БПЛА?
Пришлите ТЗ или эскиз - подготовим расчёт стоимости каркаса, спецификацию с кодами ОКПД и сроки производства.
