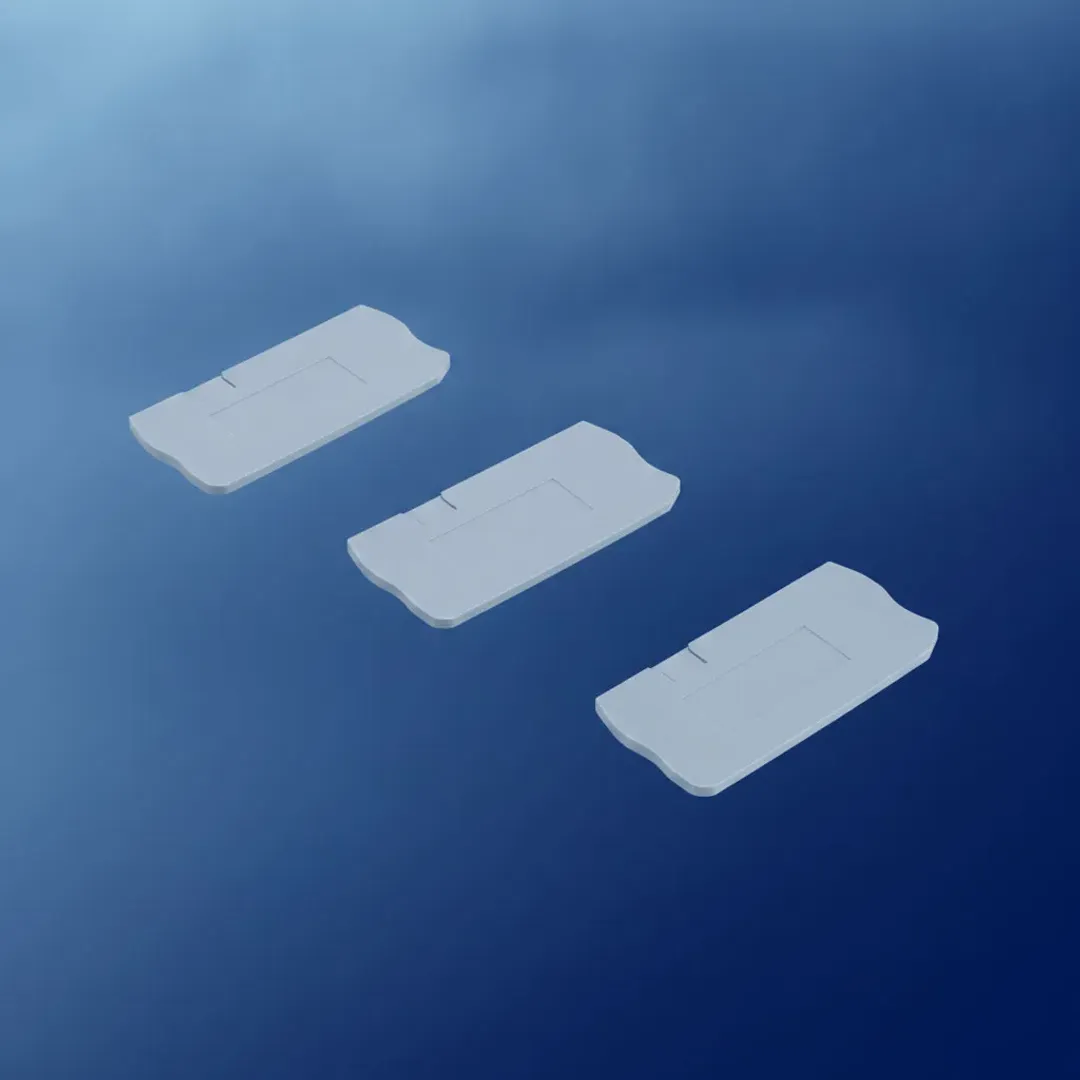

Разделительная пластина кабелей — это деталь, о которой редко говорят в технических обзорах, но которую обязательно замечают все, кто хоть раз разбирал дрон после неудачного полёта. Сплющенные провода, перетёртая изоляция, случайно замкнувшие контакты — расплата за то, что силовые и сигнальные линии были проложены как попало.
В профессиональных дронах кабельный хаос — непозволительная роскошь. Вибрации, перегрузки, постоянное движение — в этих условиях любой незакреплённый или неправильно проложенный провод становится источником риска. Разделительная пластина решает сразу несколько задач: она физически разводит силовые и сигнальные цепи, предотвращает перетирание изоляции и упорядочивает проводку, делая дрон не только надёжнее, но и проще в обслуживании.
Мы проектируем и изготавливаем такие пластины на заказ — под вашу компоновку, под ваши жгуты проводов и под ваши требования по электромагнитной совместимости.
Зачем разделять силовые и сигнальные кабели?
Внутри дрона уживаются два совершенно разных мира электричества. Силовые провода (обычно 10–18 AWG) несут десятки ампер от аккумулятора к ESC и моторам. Сигнальные линии (JST-GH, Molex PicoBlade и им подобные) передают микроскопические управляющие импульсы от полётного контроллера к регуляторам и датчикам.
Проблема в том, что силовой ток создаёт вокруг себя мощное электромагнитное поле. Если сигнальный провод проложен рядом, это поле наводит в нём паразитные токи — так называемые перекрёстные помехи (crosstalk). Контроллер получает искажённый сигнал, ESC срабатывает с задержкой, дрон начинает «дергаться» в воздухе.
Исследования IEEE подтверждают: подавление перекрёстных помех в кабельных системах БПЛА требует тщательного учёта длины кабелей, их типа и расстояния между ними. Чем больше физическое разделение между силовыми и сигнальными линиями — тем меньше помех. Разделительная пластина создаёт это самое разделение — физический барьер, который не даёт проводам соприкасаться и перекрещиваться.
Отраслевые стандарты прямо предписывают: силовые кабели и сигнальные кабели должны быть разделены в максимально возможной степени. Их нельзя связывать общим бандажом, следует избегать параллельной прокладки. Разделительная пластина — простой и эффективный способ выполнить это требование.
Из чего делаем и какую толщину выбираем
Материал для разделительной пластины должен сочетать три свойства: жёсткость (чтобы держать форму и не прогибаться под весом проводов), лёгкость (чтобы не перегружать дрон) и экранирующие свойства (алюминий работает как дополнительный барьер для электромагнитных полей).
Мы используем алюминиевый сплав АМг3 — проверенный материал, который применяется в авиастроении и судостроении. Его преимущества:
Коррозионная стойкость — не ржавеет, не требует специального ухода, выдерживает работу на открытом воздухе.
Достаточная жёсткость — при толщине 0.8–1.5 мм пластина не деформируется под весом проводов.
Лёгкость — алюминий втрое легче стали, что критично для любого БПЛА.
Экранирующие свойства — металлическая перегородка ослабляет взаимное влияние силовых и сигнальных цепей.
Толщина 0.8–1.5 мм подбирается под конкретную задачу: для лёгких FPV-дронов достаточно 0.8–1.0 мм, для тяжёлых промышленных аппаратов — до 1.5 мм.
Конструкция: перегородка, экран или органайзер?
Разделительная пластина может выглядеть по-разному — в зависимости от того, какую задачу вы перед ней ставите.
Плоская перегородка — самая простая конструкция. Прямоугольная пластина, которая устанавливается между рядами проводов, разделяя силовые и сигнальные линии. Может крепиться к раме винтами или вставляться в пазы.
Перегородка с кабельными каналами — пластина с вырезами или прорезями, в которые укладываются провода. Такая конструкция не просто разделяет, но и фиксирует каждый провод в отдельности, исключая их взаимное перемещение при вибрациях.
Экранирующий барьер — пластина, которая не только разделяет, но и заземляется на общий корпус, работая как дополнительный экран. В исследованиях по подавлению перекрёстных помех в кабелях БПЛА алюминиевые и медные экраны показали высокую эффективность.
Интегрированный органайзер — пластина, объединённая с другими элементами конструкции: креплениями для стяжек, направляющими для проводов, посадочными местами для разъёмов.
Мы можем реализовать любой из этих вариантов — и комбинировать их в одном изделии.
Технология изготовления
Разделительная пластина — деталь, где важна не только геометрия, но и качество обработки кромок. Острые края могут перетереть изоляцию проводов — и тогда вся защита сведётся к нулю.
Проектирование — разрабатываем геометрию пластины с учётом трасс прокладки кабелей, расположения крепёжных отверстий и доступного пространства в раме.
Лазерная резка — точная резка листового алюминия по контуру. Обеспечивает чистоту кромок и минимальные допуски.
Финишная обработка — снятие заусенцев и скругление острых кромок, чтобы исключить повреждение изоляции проводов. По желанию — анодирование или покраска.
Каждая пластина проходит контроль геометрии и качества обработки кромок — от этого зависит, сколько прослужит ваша проводка.
Где применяются наши разделительные пластины
FPV-дроны — компактные перегородки для организации проводки в ограниченном пространстве
Гоночные квадрокоптеры — защита сигнальных линий от помех мощных ESC
Агродроны — разделение силовых жгутов и линий управления форсунками
Промышленные БПЛА — кабельный менеджмент в сложных многопроводных системах
VTOL-аппараты — организация проводки в переходных режимах полёта
Отличие нашего подхода
Готовых разделительных пластин для дронов на рынке почти нет. Обычно эту задачу решают подручными средствами: пластиковыми стяжками, кусками карбона или вообще оставляют провода болтаться как попало.
Мы предлагаем инженерное решение. Мы проектируем пластину под ваш проект:
Под вашу компоновку — любые габариты, любая форма, любые крепёжные отверстия.
Под ваши жгуты — количество и диаметр проводов, трассы их прокладки.
Под ваш уровень помех — дополнительное экранирование, заземление, оптимальное расстояние между цепями.
Мы не просто режем металл — мы проектируем систему кабельного менеджмента, которая делает ваш дрон надёжнее, обслуживание — проще, а полёты — безопаснее.
Пришлите нам фото вашей компоновки, чертёж рамы или просто опишите проблему с проводкой — мы спроектируем и изготовим разделительную пластину, которая наведёт порядок в кабелях вашего дрона.
