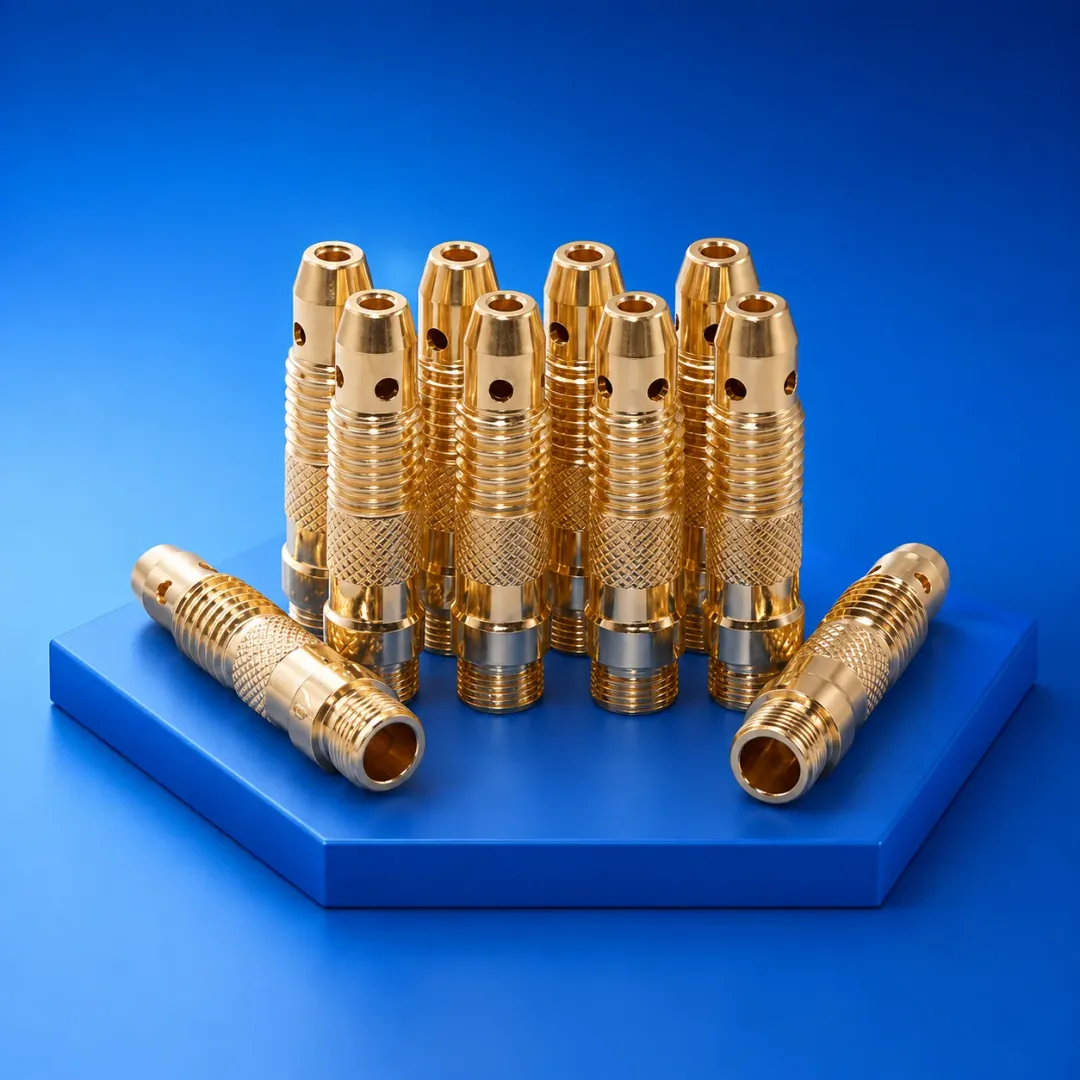

Цангодержатель - это прецизионная деталь оснастки, предназначенная для фиксации цанги (цангового патрона) и передачи крутящего момента на режущий инструмент. Изготавливается на нашем производстве методом механической обработки на станках с ЧПУ по чертежам заказчика, по техническому заданию или типовым размерам. Мы обеспечиваем выпуск цангодержателей различной сложности и поставку готовых изделий в Москве и по Московской области.
Технические характеристики и виды
Цангодержатели выпускаются в нескольких типовых исполнениях, различающихся по типу применяемой цанги (ER, TG, DIN, OZ и др.), посадочному конусу (ISO 30/40/50, BT, HSK) и способу крепления. Основные материалы изготовления:
- Конструкционные легированные стали (40Х, 40ХН) с последующей закалкой до 45-50 HRC
- Инструментальные стали (9ХС, ХВГ) для повышенной износостойкости рабочей части
- Нержавеющие стали (AISI 304, AISI 316) для работы в условиях коррозионной среды
Техпроцесс включает точение, фрезерование шпоночных пазов и лысок, сверление и резьбонарезание, а также финишное шлифование посадочных поверхностей. Достигаемая точность изготовления - посадочные отверстия под цангу по H6, конические поверхности по AT3-AT5, радиальное биение не более 0,005 мм. При необходимости применяется химико-термическая обработка (цементация, азотирование) для повышения твёрдости и износостойкости. Защитные покрытия - оксидирование, фосфатирование, цинкование.
Параметр | Типовые значения |
Диаметр хвостовика | от 10 до 60 мм |
Тип цанги | ER11, ER16, ER20, ER32, ER40; TG100, TG150 |
Материал корпуса | 40Х, 40ХН, 9ХС, AISI 304 |
Твёрдость рабочей поверхности | 45…55 HRC |
Шероховатость Ra | 0,4 - 0,8 мкм |
Сферы применения и советы по выбору
Цангодержатели востребованы в станкостроении, авиастроении, автомобильной отрасли, приборостроении и робототехнических комплексах. Они являются обязательным элементом оснастки обрабатывающих центров с ЧПУ, токарных автоматов и фрезерных станков. При выборе цангодержателя для конкретного проекта рекомендуем:
- Учитывать тип станка и скорость вращения: для высокоскоростной обработки (свыше 15000 об/мин) требуется балансировка держателя (G2.5 или G6.3).
- Выбирать материал по условиям эксплуатации: для работы в агрессивных средах или на пищевом производстве - нержавеющие стали (AISI 304); для стандартных задач - 40Х с закалкой.
- Обращать внимание на точность биения: для прецизионной обработки заказывайте цангодержатели с радиальным биением не более 0,005 мм - это обеспечивается финишным шлифованием.
- Заказывать термообработку для повышения износостойкости в условиях интенсивной эксплуатации, особенно в робототехнических линиях.
Доставка готовых цангодержателей осуществляется курьерскими службами по Москве и Московской области в удобное для вас время.
Производство цангодержателей по чертежам заказчика
Мы изготавливаем цангодержатели под конкретные задачи: по индивидуальным размерам, с нестандартными посадочными поверхностями, особыми требованиями к точности и материалу. На этапе разработки технического задания наши технологи программируют обработку на станках с ЧПУ, подбирают оптимальный режим резания и контрольные операции. Стабильность качества подтверждается повторяемостью геометрии в каждой партии. Цена рассчитывается индивидуально - в зависимости от сложности, материала, тиража и дополнительных требований (термообработка, покрытие, балансировка). Открытый прайс не публикуем.
Как оформить заказ
Для запуска в производство отправьте чертежи или техническое задание на нашу электронную почту info@investsteel.ru или свяжитесь по телефону +7 (495) 188-80-44. После анализа документации мы подготовим персональный расчёт стоимости и назовём сроки изготовления (от 3 рабочих дней для типовых серий). Минимальное время уделяем согласованию, максимальное - качеству обработки.
Популярные вопросы (FAQ)
1. Могу ли я заказать цангодержатель по моим размерам, если у меня старый станок?
Да, мы изготавливаем держатели по любым чертежам, в том числе для восстановления импортной оснастки. Пришлите эскиз или образец - подберём технологию.
2. Какие типы цанг вы поддерживаете - только ER?
Мы выпускаем держатели под все распространённые серии: ER, TG, DIN 6499, OZ, а также под специальные (например, для микроинструмента). Точную номенклатуру уточняйте при заказе.
3. Делаете ли вы балансировку цангодержателя?
Да, при указании в ТЗ мы выполняем динамическую балансировку до класса G2.5. Стоимость рассчитывается отдельно.
4. Какой минимальный тираж вы принимаете?
Для типовых цангодержателей - от 1 штуки, для нестандартных - от 5 штук. Возможно изготовление мелких серий.
5. Есть ли доставка по Московской области?
Да, мы осуществляем доставку курьерскими службами по Москве и Московской области. Точные условия согласовываем при оформлении заказа.
