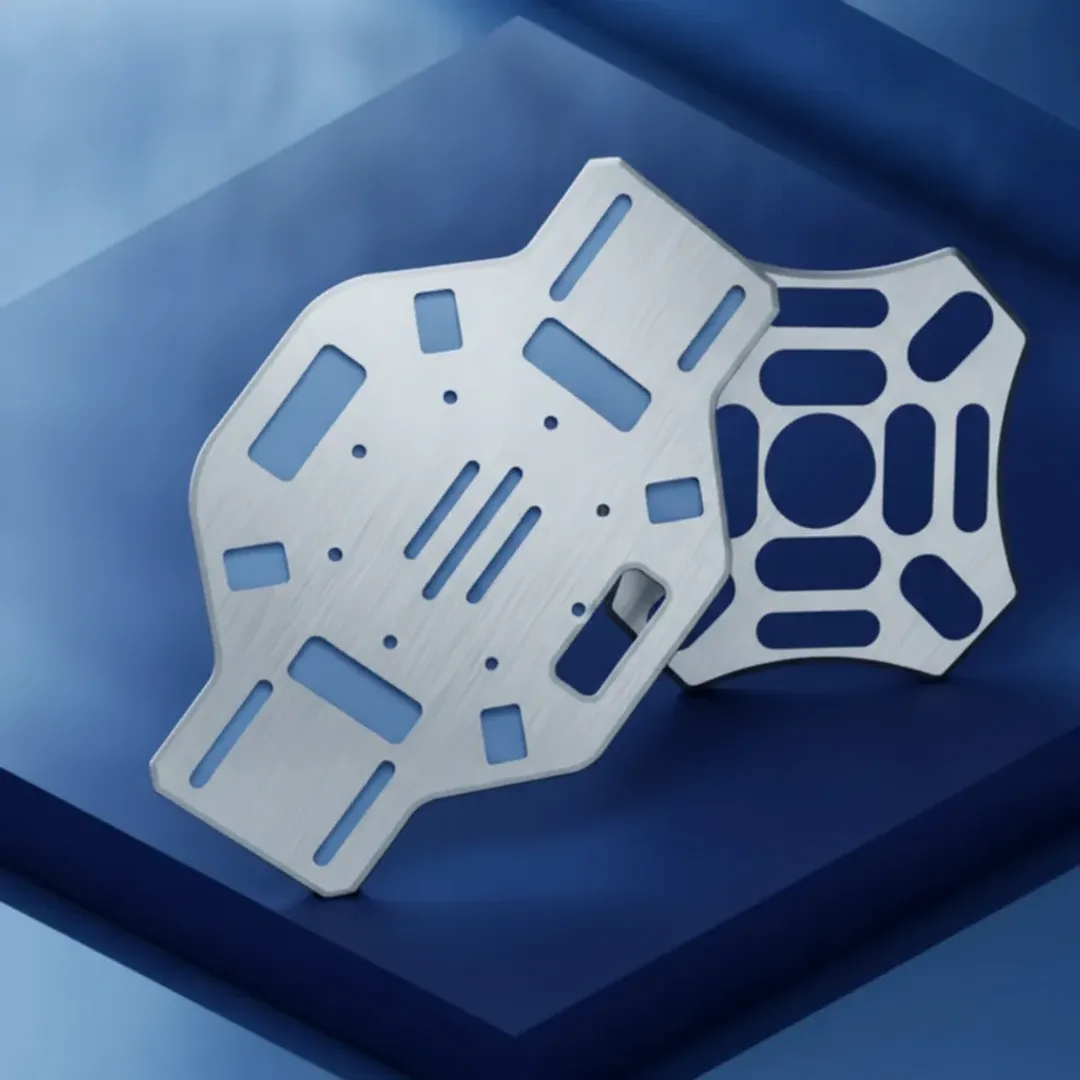

Центральная пластина рамы - это сердце и скелет любого мульти роторного беспилотного летательного аппарата.
Именно она принимает на себя все нагрузки, возникающие в полёте, и служит основой для крепления всех ключевых узлов: полётного контроллера (FC), регуляторов оборотов (ESC), аккумулятора, приёмной аппаратуры и лучей с моторами.
Конструктивно центральная часть рамы чаще всего состоит из двух пластин - верхней и нижней, соединённых между собой стойками. Такая двухуровневая схема обеспечивает надёжную защиту электроники и удобный монтаж оборудования.
На нижней пластине, как правило, предусмотрены стандартные посадочные отверстия 30,5×30,5 мм для крепления полётных контроллеров формата FPV.
Материалы и толщина
Для изготовления центральных пластин мы используем проверенные авиационные алюминиевые сплавы:
АМг3 - алюминиево-магниевый сплав с высокой коррозионной стойкостью и хорошей свариваемостью. Отличается пластичностью и устойчивостью к ударным нагрузкам.
Д16Т - высокопрочный дюралюминий (алюминий с медью и магнием), прошедший термическую обработку. Обеспечивает максимальную жёсткость конструкции при небольшом весе. Многие энтузиасты отмечают, что качественные рамы получаются именно из Д16Т.
Толщина материала подбирается в диапазоне1–3 мм в зависимости от класса дрона, его веса и предполагаемых нагрузок. Для лёгких FPV-моделей достаточно 1,5–2 мм, для тяжёлых агродронов и промышленных БПЛА - 2,5–3 мм.
Технология изготовления
Производство центральной пластины рамы включает несколько ключевых этапов:
Лазерная резка - обеспечивает высокую точность геометрии (9–11 квалитет) и чистоту кромок. Ширина реза при лазерной обработке металла толщиной до 20 мм составляет всего 0,23 мм, что гарантирует минимальные допуски.
Сверловка отверстий - все монтажные отверстия под FC, ESC, моторы и стойки выполняются с высокой позиционной точностью. Для массового производства используются кондукторы и шаблоны.
Покраска - финишная обработка поверхности для защиты от коррозии и придания эстетичного вида. Возможно нанесение порошкового покрытия или анодирование.
Для заказных партий мы работаем по чертежам клиента, адаптируя геометрию пластины под конкретную компоновку дрона, расположение посадочных отверстий и форму вырезов для облегчения конструкции.
Преимущества алюминиевой центральной пластины
Высокая прочность - алюминиевый сплав выдерживает значительные механические нагрузки и удары при жёстких посадках.
Жёсткость конструкции - металлическая пластина практически не деформируется в полёте, что положительно сказывается на точности работы полётного контроллера.
Долговечность - в отличие от карбона, алюминий не расслаивается при ударах и сохраняет свои свойства в течение всего срока службы.
Ремонтопригодность - при повреждении пластину можно заменить без замены всей рамы.
Экранирование - металлическая пластина обеспечивает дополнительную защиту электроники от электромагнитных помех.
Для каких БПЛА подходит
Центральная пластина рамы из алюминиевого сплава - универсальное решение для:
FPV-дронов любительского и спортивного класса
промышленных и сельскохозяйственных БПЛА (агродроны)
испытательных стендов и платформ для отработки полётных задач
тяжёлых мультикоптеров с полезной нагрузкой
Наша компания специализируется на изготовлении металлических комплектующих для дронов по индивидуальным заказам. Мы готовы реализовать центральную пластину рамы любой сложности - от простых плоских деталей до многоуровневых конструкций с фигурными вырезами и интегрированными креплениями.
Свяжитесь с нами для обсуждения вашего проекта - мы подберём оптимальный материал, толщину и технологию изготовления под ваши задачи.
