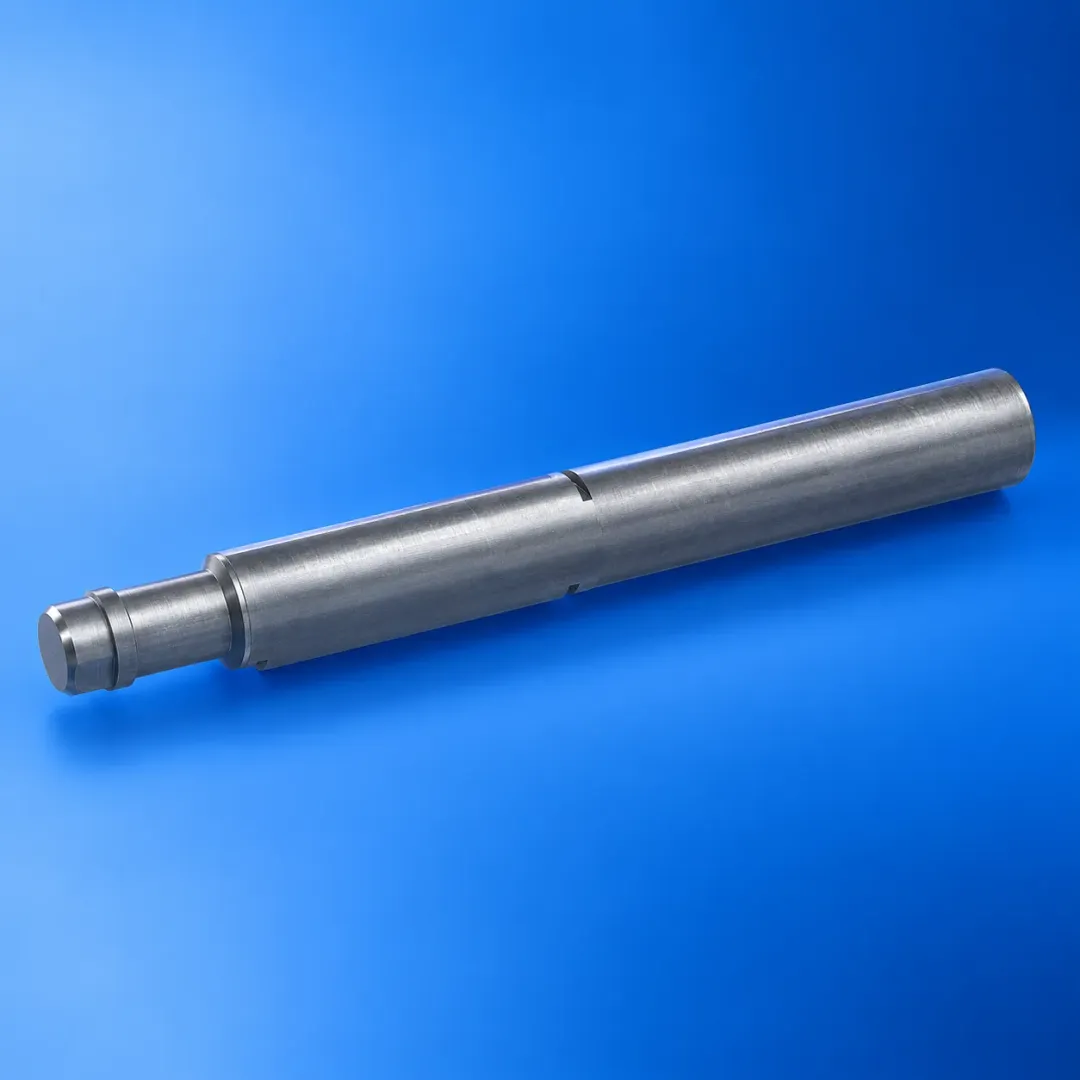

Мы производим крепёжные изделия по индивидуальным чертежам и стандартам. В нашем портфолио — винты под шестигранник из конструкционных сталей, в том числе из стали 40Х по ГОСТ 4345‑71.

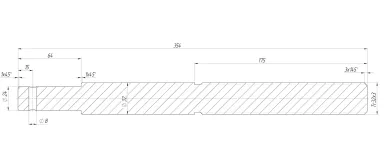

Изделие на чертеже — пример типовой детали, которую мы выпускаем серийно и под заказ.
Характеристики изделия
Материал: сталь 40Х (конструкционная легированная сталь с повышенной прочностью и износостойкостью).
Заготовка: круг Ø40 мм.
Тип резьбы: трапецеидальная Tr32×3 (диаметр 32 мм, шаг 3 мм).
Конструктивные элементы: фаски 1×45° и 3×45° для облегчения сборки и защиты резьбы; отверстие Ø8 мм и проточка Ø24 мм — технологические элементы под оснастку и контроль.
Габаритные размеры: общая длина — 354 мм; участки — 64 мм и 175 мм (под посадочные поверхности и рабочие зоны).
Технологический процесс изготовления
Входной контроль заготовки. Проверяем круг Ø40 мм на соответствие ГОСТ: геометрия, марка стали, отсутствие дефектов поверхности.
Токарная обработка. Формируем ступенчатый профиль, выполняем подрезку торцов, проточку Ø24 мм, сверление отверстия Ø8 мм.
Нарезание резьбы. Трапецеидальную резьбу Tr32×3 нарезаем на резьботокарном станке или накатываем — в зависимости от требований к точности и объёму партии.
Снятие фасок. Выполняем фаски 1×45° и 3×45° для исключения заусенцев и упрощения монтажа.
Термическая обработка. Для стали 40Х проводим закалку и отпуск, чтобы достичь требуемой твёрдости и сохранить вязкость сердцевины.
Финишная обработка и контроль. Шлифуем ответственные поверхности, проверяем геометрические параметры, шаг и профиль резьбы, качество фасок.
Почему стоит заказать у нас
Собственное производство. Полный цикл: от заготовки до финишного контроля.
Соответствие стандартам. Работаем по ГОСТ, ТУ и чертежам заказчика.
Контроль качества на каждом этапе. Используем измерительные приборы для проверки геометрии и резьбы.
Гибкие объёмы. Изготавливаем как единичные детали, так и крупные партии.
