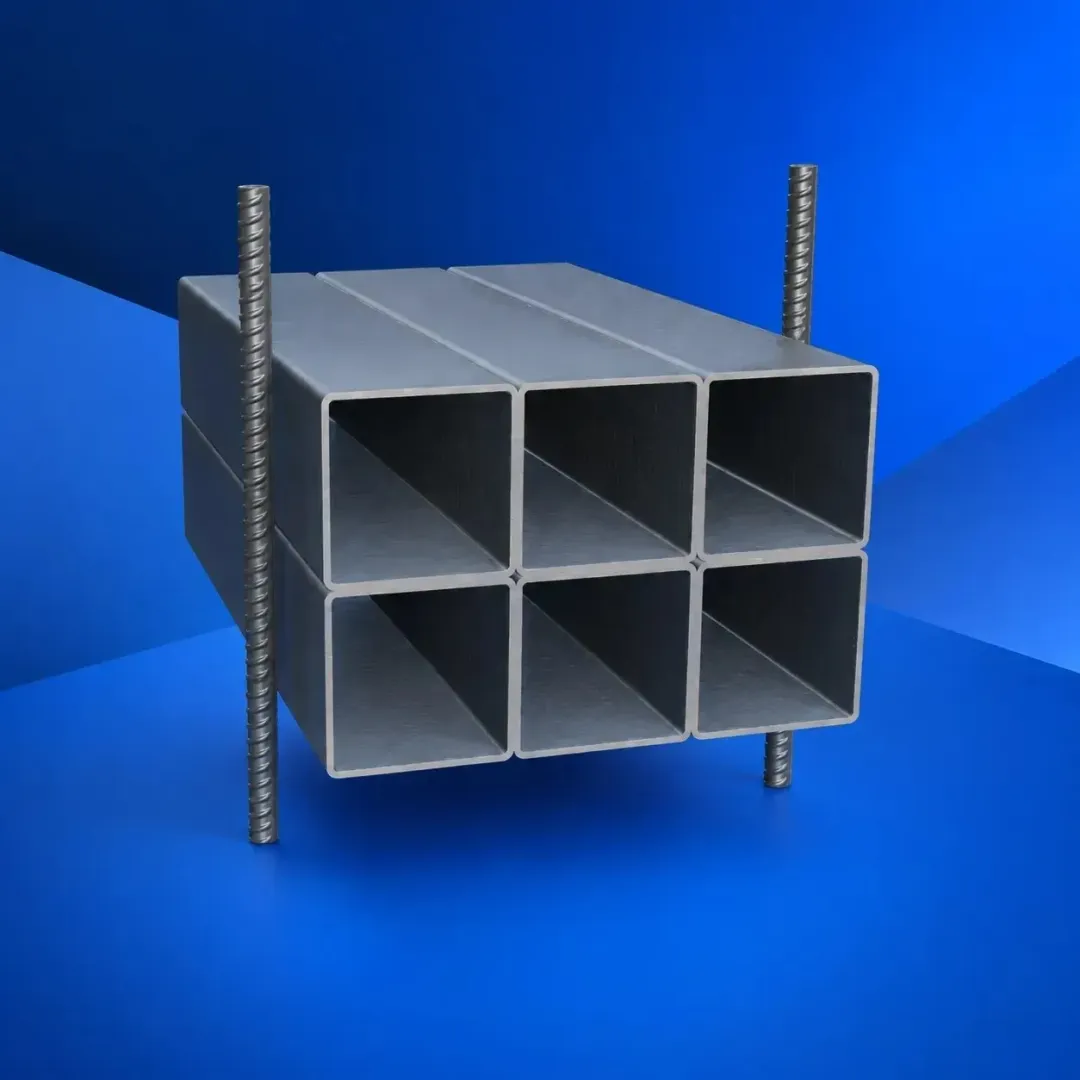

Гильзопакет из профильной трубы прямоугольного сечения, собранный из 6 секций в единый блок. Главная особенность этой модели — арматурные выпуски (короткие прутки арматуры), приваренные к корпусу. Они служат анкерами, которые при бетонировании обеспечивают монолитное соединение гильзы с конструкцией стены или перекрытия.
Размеры 280×180×120 мм — это межстеновой типоразмер, где высота (280 мм) соответствует толщине стены, длина (180 мм) и ширина (120 мм) определяют габариты всего пакета. Изделие предназначено для устройства защищённых каналов под трубопроводы, кабели и другие инженерные сети, проходящие сквозь строительные конструкции.
Отличие от гильзы с уголком
В отличие от варианта с монтажным уголком, который фиксируется в основном за счёт точечного крепления к опалубке, арматурный вариант даёт сразу несколько дополнительных преимуществ:
Максимальная анкеровка: приваренные стержни глубоко входят в бетонное тело, распределяя нагрузку по большой площади и исключая смещение гильзы даже при интенсивной вибрации бетонной смеси.
Усиление конструкции: арматура работает как дополнительный элемент жёсткости, что особенно важно в несущих стенах и перекрытиях с высокими динамическими нагрузками.
Связь с основным армированием: выпуски можно привязать (приварить или связать) к рабочей арматуре стены, создавая единый силовой каркас.
Таким образом, арматурные выпуски — это выбор для ответственных объектов и монолитного строительства, где требуется повышенная надёжность крепления.
Основные характеристики
Параметр | Значение |
|---|---|
Тип гильзы | Закладная (гильзопакет) |
Материал корпуса | Профильная труба (сталь Ст3/09Г2С) |
Количество секций | 6 шт. |
Способ крепления | Арматурные выпуски (анкеровка) |
Размеры (В×Д×Ш) | 280×180×120 мм |
Типоразмер | Межстеновой |
Стандарты | ГОСТ 10704-91, ГОСТ Р 53310-2009 |
Цена | 2 500 ₽ |
Преимущества данной модели
Надёжное сцепление с бетоном — арматурные стержни исключают сдвиг гильзы при заливке и усадке здания.
Повышенная несущая способность — конструкция воспринимает большие нагрузки от вышележащих элементов.
Универсальность — подходит для монолитных, кирпичных и блочных стен (при установке в штрабы или проёмы).
Долговечность — изготовление из качественной стали с защитным покрытием (по желанию — оцинковка или огнезащита).
Экономия на этапе отделки — готовые проёмы не требуют алмазного бурения, что сокращает время и стоимость работ.
Области применения
Монолитное домостроение — для пропуска стояков отопления, водоснабжения, канализации и электроснабжения в жилых комплексах.
Промышленные цеха и заводы — для трасс с агрессивными средами (дополнительно применяем нержавеющую сталь).
Инфраструктурные проекты — тоннели, паркинги, коллекторы, где важна надёжная герметизация и огнестойкость.
Объекты энергетики — для кабельных вводов в трансформаторные подстанции и распределительные пункты.
Процесс изготовления и контроля качества
Инженерный расчёт — наши специалисты учитывают нагрузки, размеры проёма и условия эксплуатации.
Раскрой материала — лазерная резка профильной трубы с высокой точностью.
Сварка секций — в среде углекислого газа, что гарантирует качественные швы без пор и трещин.
Приварка арматурных выпусков — с соблюдением геометрии и шага, обеспечивающих равномерное распределение усилий.
Зачистка и грунтовка — удаление окалины, нанесение антикоррозионного покрытия.
Приёмка по ОТК — проверка размеров, прочности швов и соответствия чертежам.
Часто задаваемые вопросы (FAQ)
Вопрос: Чем арматурные выпуски лучше уголка?
Ответ: Уголок служит для временной фиксации к опалубке, а арматура — для постоянной анкеровки в бетоне. Арматура распределяет нагрузку внутри стены, что особенно важно при больших толщинах перекрытий и высоких нагрузках.
Вопрос: Можно ли использовать эту гильзу в сборных железобетонных панелях?
Ответ: Да, но в таком случае мы рекомендуем предварительно согласовать расположение выпусков с конструкцией панели. Для сборного ж/б чаще используют гладкие гильзы с уголком, но по требованию заказчика мы адаптируем изделие.
Вопрос: Какая длина арматурных выпусков?
Ответ: Стандартно — 50–100 мм от поверхности гильзы, но мы можем изменить длину по вашему чертежу.
Вопрос: Входит ли в цену огнезащитное покрытие?
Ответ: Нет, базовый вариант — сталь без покрытия. Огнезащиту (вспучивающееся покрытие с пределом огнестойкости EI 120) добавляем по запросу за отдельную плату.
Как заказать
Для приобретения гильзопакета с арматурой или получения индивидуального расчёта свяжитесь с нами:
Телефон: +7 (495) 188-80-44
E-mail: info@investsteel.ru
Наши менеджеры подготовят коммерческое предложение в течение часа, а производственный отдел рассчитает сроки изготовления (обычно от 2 до 5 дней в зависимости от объёма партии). Мы работаем со всеми регионами России — доставка осуществляется транспортными компаниями (Деловые Линии, ПЭК, СДЭК и др.).
