Изготовление опорно анкерных плит
Производство и изготовление анкерных плит под заказ
Наша компания специализируется на производстве и изготовлении анкерных плит различной сложности и конфигурации. Мы предлагаем высококачественные изделия, соответствующие всем стандартам и требованиям современного строительства. Собственное производство и опытные специалисты позволяют нам выполнять заказы любой сложности в короткие сроки.

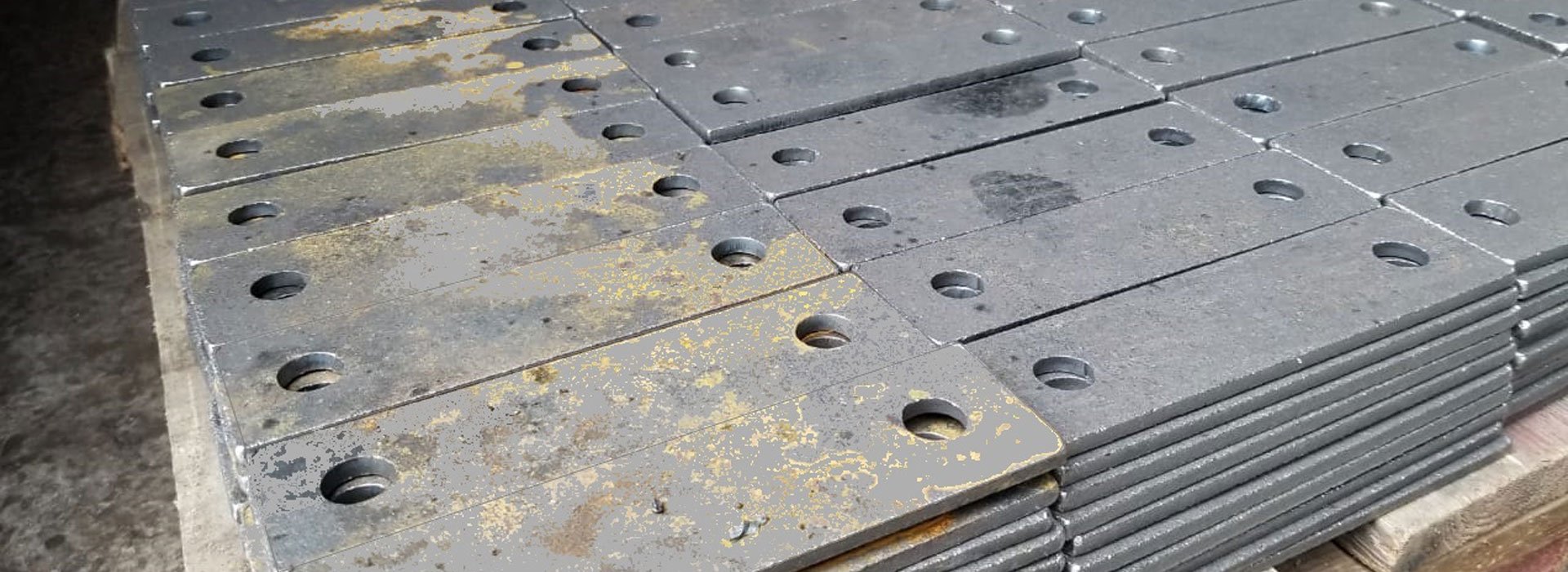

Что такое анкерные плиты и их основные функции
Анкерные плиты – это металлические конструкции, предназначенные для надежного крепления различных объектов к бетонным или каменным основаниям. Основные функции анкерных плит:
- Обеспечение прочного соединения
- Распределение нагрузки по поверхности
- Предотвращение деформации конструкций

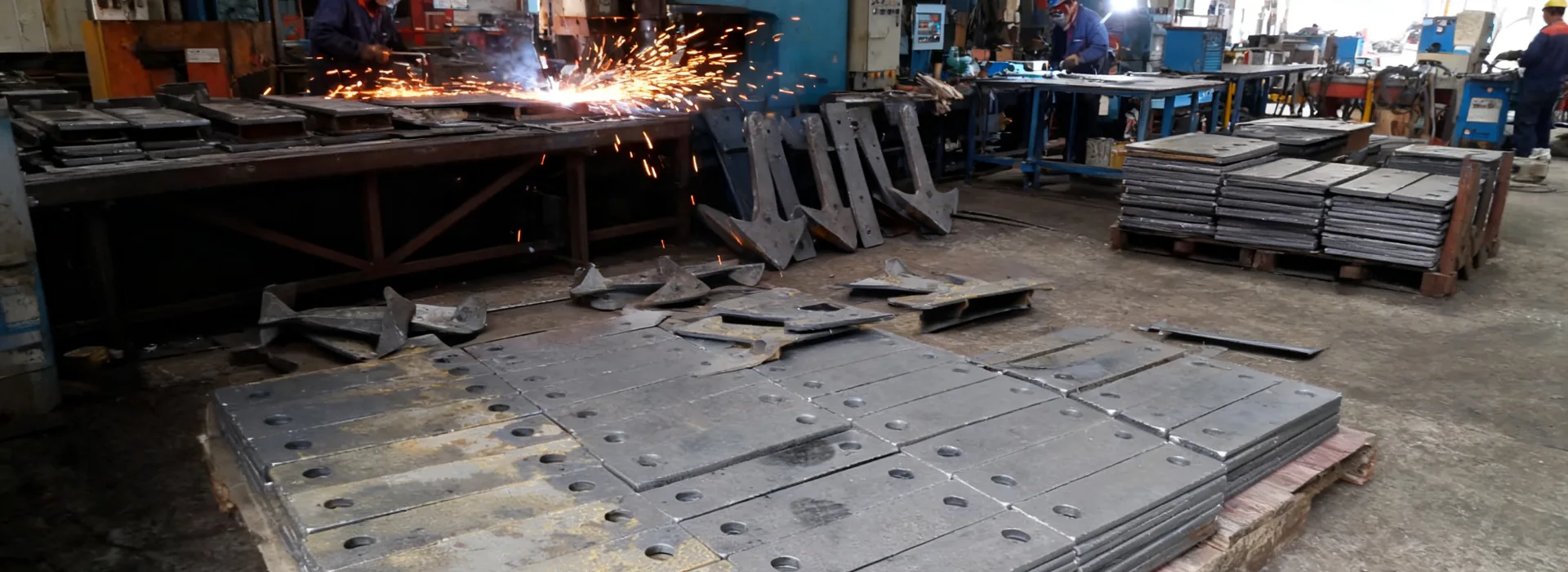

Процесс изготовления анкерных плит
Процесс производства анкерных плит начинается с выбора материала . Мы используем только качественные заготовки, прошедшие предварительный контроль на соответствие стандартам. Первый этап – это раскрой металла , который выполняется на современном лазерном оборудовании с ЧПУ. Это гарантирует высокую точность размеров и минимальные отклонения.
Далее следует механическая обработка . На этом этапе создаются необходимые отверстия для крепежных элементов. В зависимости от проекта могут использоваться различные методы сверления: расточное, координатное или многошпиндельное. После этого выполняется термическая обработка , которая повышает прочностные характеристики изделия.
Особое внимание уделяется сварочным работам . Для соединения элементов применяется полуавтоматическая сварка в среде защитных газов или аргонодуговая сварка. Каждый шов проходит обязательный контроль качества методом визуального осмотра и ультразвуковой дефектоскопии.
Заключительный этап – защитная обработка поверхности . В зависимости от условий эксплуатации возможны различные варианты: горячее цинкование, нанесение полимерных покрытий или специальных антикоррозионных составов. Готовые изделия проходят финальный контроль ОТК перед отправкой заказчику.
Виды, типы и ГОСТы анкерных плит
Анкерные плиты – это универсальные конструктивные элементы, которые применяются для надежного крепления различных объектов к основаниям. Их разнообразие обусловлено различными условиями эксплуатации, нагрузками и требованиями к монтажу. Рассмотрим подробно все виды, типы и нормативные документы, регламентирующие их производство.
Классификация анкерных плит по конструкции
Плоские анкерные плиты
- Простая форма без дополнительных элементов жесткости.
- Применяются в случаях, где требуется минимальная толщина металла и небольшие нагрузки.
- Часто используются для крепления легкого оборудования или вспомогательных конструкций.
Ребристые анкерные плиты
- Оснащены продольными или поперечными ребрами жесткости.
- Увеличивают несущую способность за счет распределения нагрузки.
- Применяются при высоких динамических и статических нагрузках, например, для крепления тяжелого промышленного оборудования.
Комбинированные анкерные плиты
- Сочетают в себе элементы плоских и ребристых конструкций.
- Могут иметь дополнительные отверстия, выступы или другие конструктивные особенности.
- Используются в сложных инженерных решениях, где требуется максимальная прочность и адаптивность.
Классификация по способу установки
Закладные анкерные плиты
- Устанавливаются непосредственно в бетонную смесь при заливке фундамента.
- Обеспечивают максимальную прочность соединения благодаря полному охвату бетоном.
- Применяются в строительстве зданий и сооружений с длительным сроком службы.
Накладные анкерные плиты
- Крепятся к уже готовым основаниям с помощью механических или химических анкеров.
- Удобны для модернизации существующих конструкций.
- Часто используются в ремонтных работах или при монтаже дополнительного оборудования.
Комбинированные анкерные плиты
- Представляют собой гибрид закладных и накладных решений.
- Могут быть частично замоноличены в бетон, а частично крепиться анкерами.
- Применяются в условиях, где требуется повышенная надежность и гибкость монтажа.
Классификация по размерам и толщине
По габаритным размерам:
- Малые плиты (100×100 мм – 300×300 мм): используются для крепления легкого оборудования, трубопроводов, вентиляционных систем.
- Средние плиты (400×400 мм – 800×800 мм): применяются для стандартных строительных задач, таких как крепление колонн или балок.
- Крупногабаритные плиты (900×900 мм – 1500×1500 мм): предназначены для работы с тяжелыми конструкциями, например, при строительстве мостов или промышленных объектов.
По толщине металла:
- Тонкие плиты (6–12 мм): подходят для малых нагрузок.
- Средние плиты (14–25 мм): универсальное решение для большинства задач.
- Толстые плиты (30–50 мм): используются при экстремальных нагрузках.
Классификация по форме
Прямоугольные и квадратные плиты- Наиболее распространенный вариант.
- Удобны для массового производства и универсального применения.
- Применяются в специализированных задачах, например, для крепления труб или цилиндрических конструкций.
- Изготавливаются под заказ по чертежам заказчика.
- Могут иметь сложные геометрические формы, вырезы, отверстия и другие особенности.
Нормативные документы и ГОСТы
ГОСТ 24379.1-2012 "Болты фундаментные"- Определяет требования к анкерным болтам и сопутствующим элементам, включая анкерные плиты.
- Регламентирует размеры, материалы и методы испытаний.
- Устанавливает правила выполнения сварочных работ.
- Важен для контроля качества сварных швов на анкерных плитах.
- Определяет требования к качеству и геометрии сварных швов.
- Обеспечивает надежность соединений при монтаже.
- Регламентирует использование различных марок стали для изготовления анкерных плит.
- Указывает допустимые отклонения по химическому составу и механическим свойствам.
- Определяет требования к защитным покрытиям.
- Важен для обеспечения коррозионной стойкости изделий.
- Устанавливает требования к проектированию и монтажу анкерных плит в промышленном строительстве.
Дополнительные характеристики и особенности
Защитные покрытия- Горячее цинкование : обеспечивает долговременную защиту от коррозии.
- Окраска : используется для защиты в менее агрессивных средах.
- Полимерные покрытия : применяются в условиях повышенной влажности или химической агрессии.
- Круглые отверстия : для стандартных анкерных болтов.
- Овальные отверстия : обеспечивают возможность регулировки положения плиты при монтаже.
- Прорези : используются для крепления с помощью шпилек или других элементов.
- Фиксирующие штыри : предотвращают смещение плиты при заливке бетона.
- Выступы и упоры : увеличивают площадь контакта с основанием.
- Резьбовые втулки : упрощают процесс монтажа.
Реализуем ваш проект!
Профессиональная металлообработка и изготовление конструкций любой сложности
Сферы применения анкерных плит в строительстве и промышленности
Анкерные плиты являются универсальными элементами, которые широко используются в различных отраслях строительства и промышленности. Их основная задача – обеспечение надежного крепления конструкций и оборудования к основаниям. Рассмотрим подробно все ключевые области применения анкерных плит с примерами и техническими особенностями.
Промышленное строительство
Крепление технологического оборудования-
Тяжелое оборудование : Анкерные плиты применяются для монтажа станков, прессов, гильотинных ножниц и других машин, работающих под значительными динамическими нагрузками.
- Пример: Установка промышленных токарных станков на фундамент с использованием закладных анкерных плит.
- Особенность: Плиты изготавливаются из высокопрочной стали (например, марки 09Г2С) и имеют ребра жесткости для распределения нагрузки.
-
Конвейерные линии : Обеспечивают надежную фиксацию конвейеров, транспортеров и другого оборудования, работающего в непрерывном режиме.
- Пример: Монтаж роликовых конвейеров в цехах металлургических заводов.
- Особенность: Используются плиты с овальными отверстиями для регулировки положения оборудования.
-
Емкостное оборудование : Крепление резервуаров, баков и емкостей для хранения жидкостей и сыпучих материалов.
- Пример: Фиксация вертикальных резервуаров для хранения нефтепродуктов.
- Особенность: Применяются анкерные плиты с антикоррозионным покрытием (горячее цинкование или полимерное покрытие).
Гражданское строительство
Монтаж несущих конструкций-
Колонны и балки : Анкерные плиты используются для крепления металлических колонн и балок к фундаменту или перекрытиям.
- Пример: Установка каркаса многоэтажного здания.
- Особенность: Закладные плиты большого размера (до 1500×1500 мм) обеспечивают равномерное распределение нагрузки.
-
Фермы и арки : Крепление стропильных ферм, арок и других элементов кровельных конструкций.
- Пример: Монтаж металлических ферм при строительстве спортивных комплексов.
- Особенность: Применяются плиты с дополнительными выступами для увеличения площади контакта.
-
Лифтовые шахты : Обеспечивают надежную фиксацию направляющих и опорных элементов лифтовых систем.
- Пример: Установка лифтовой шахты в жилом доме.
- Особенность: Используются плиты из нержавеющей стали для защиты от коррозии в условиях повышенной влажности.
Энергетика
Крепление энергетического оборудования-
Трансформаторы : Анкерные плиты применяются для монтажа силовых трансформаторов на подстанциях.
- Пример: Установка масляных трансформаторов мощностью 1000 кВА.
- Особенность: Плиты изготавливаются из стали с повышенной сейсмостойкостью (марка 10ХСНД).
-
Генераторы и электродвигатели : Обеспечивают надежную фиксацию крупногабаритного оборудования.
- Пример: Монтаж дизель-генераторов на электростанциях.
- Особенность: Используются плиты с виброгасящими элементами для снижения динамических нагрузок.
-
Опоры ЛЭП : Крепление опор линий электропередач к фундаменту.
- Пример: Установка металлических опор высоковольтных линий.
- Особенность: Применяются анкерные плиты с защитным покрытием для работы в агрессивных климатических условиях.
Транспортная инфраструктура
Строительство мостов и эстакад-
Опоры мостов : Анкерные плиты используются для крепления опорных частей мостовых конструкций.
- Пример: Монтаж опор железнодорожного моста.
- Особенность: Применяются плиты из низколегированной стали с повышенной морозостойкостью.
-
Эстакады и путепроводы : Обеспечивают надежную фиксацию несущих элементов.
- Пример: Установка металлических ферм автодорожной эстакады.
- Особенность: Используются плиты с ребрами жесткости для работы под высокими нагрузками.
-
Тоннели и подземные сооружения : Крепление конструкций в условиях ограниченного пространства.
- Пример: Монтаж вентиляционных систем в тоннелях метро.
- Особенность: Применяются компактные анкерные плиты с усиленными крепежными элементами.
Нефтегазовая отрасль
Крепление трубопроводов и оборудования-
Трубопроводы : Анкерные плиты используются для фиксации трубопроводов на опорах и эстакадах.
- Пример: Монтаж магистральных трубопроводов для транспортировки нефти и газа.
- Особенность: Применяются плиты с антикоррозионным покрытием для работы в агрессивных средах.
-
Компрессорные станции : Обеспечивают надежную фиксацию компрессоров и насосов.
- Пример: Установка газоперекачивающих агрегатов на компрессорных станциях.
- Особенность: Используются плиты из нержавеющей стали (марка 12Х18Н10Т).
-
Резервуарные парки : Крепление нефтехранилищ и резервуаров для хранения газа.
- Пример: Монтаж вертикальных резервуаров объемом 5000 м³.
- Особенность: Применяются закладные плиты с повышенной несущей способностью.
Сельское хозяйство
Строительство сельскохозяйственных объектов-
Ангары и склады : Анкерные плиты используются для крепления каркасов ангаров и складских помещений.
- Пример: Установка металлического каркаса зернохранилища.
- Особенность: Применяются плиты с защитным покрытием для работы в условиях повышенной влажности.
-
Животноводческие комплексы : Обеспечивают надежную фиксацию оборудования и конструкций.
- Пример: Монтаж стойлового оборудования в коровниках.
- Особенность: Используются плиты с антибактериальным покрытием.
-
Ирригационные системы : Крепление труб и насосов для полива сельхозугодий.
- Пример: Установка насосных станций для водоснабжения полей.
- Особенность: Применяются плиты с защитой от воздействия воды и почвы.
Специальные применения
Военное строительство- Укрепленные сооружения : Анкерные плиты используются для монтажа бункеров, укрытий и других оборонительных сооружений.
- Особенность: Применяются плиты из высокопрочной стали с дополнительной защитой от взрывных нагрузок.
- Реакторные отделения : Обеспечивают надежную фиксацию оборудования в условиях повышенной радиации.
- Особенность: Используются плиты из специальных марок стали, устойчивых к радиационному воздействию.
- Платформы и причалы : Анкерные плиты применяются для крепления конструкций в условиях морской среды.
- Особенность: Применяются плиты с усиленным антикоррозионным покрытием.
Оформите заявку на изготовление анкерных плит, и мы свяжемся с вами в ближайшее время, чтобы ответить на все ваши вопросы.
