Изготовление обечаек из листового металла на заказ
Производим обечайки любой сложности - от чертежа до готового изделия. Работаем с углеродистой, нержавеющей и низколегированной сталью. Собственный парк вальцов и контроль качества на всех этапах.
Работаем по ГОСТ Р 52630-2012, ГОСТ 34347-17, а также по чертежам заказчика (ТУ).
Подберите обечайки с помощью фильтров, оцените ассортимент и ориентировочные цены в нашем каталоге. 👉 Перейти в каталог обечаек.
Технические возможности оборудования
Мы работаем на листогибочных вальцах с ЧПУ и ручным управлением. Основные параметры:
Параметр | Значение |
|---|---|
Максимальная толщина гибки | до 12 мм (сталь) |
Ширина рабочей поверхности | до 2000 мм |
Минимальный диаметр обечайки | от 140 мм |
Максимальный диаметр обечайки | до 2500 мм |
Длина обечайки (высота) | до 2000 мм |
Разработка чертежей и расчёт развёртки
Если у вас нет готового чертежа обечайки — только эскиз, деталь-образец или техническое задание (по параметрам), — наши конструкторы разработают полный комплект документации: чертёж изделия и развёртку (карту раскроя) листа под вальцовку.
Развёртка — это плоский лист-заготовка, из которого после гибки получается цилиндр или конус нужного диаметра. Расчёт ведётся по нейтральной линии гиба с учётом толщины металла, поэтому итоговый диаметр после сварки совпадает с требуемым без повторной подгонки.
Что входит в услугу:
расчёт длины развёртки по формуле нейтрального слоя (для толщин 6–22 мм разница между наружным и расчётным диаметром может достигать 10–15 мм — это критично при точных допусках);
построение чертежа детали в масштабе (обечайка, вид спереди/вид сбоку, развёртка отдельно);
указание толщины металла, диаметра, длины (высоты) и допусков на чертеже;
выпуск чертежа в форматах DWG/PDF, оформление по ЕСКД (штамп, спецификация, масштаб).
📐 Хотите быстро узнать приблизительную стоимость?
Воспользуйтесь нашим калькулятором обечаек - укажите диаметр, толщину, высоту и материал. Вы получите предварительную цену за 1 минуту.
👉 Перейти к калькулятору
Почему заказывают обечайки у нас?
Преимущество | Почему это важно для вас |
|---|---|
Собственное производство | Контролируем качество на всех этапах: раскрой, вальцовка, сварка, покраска. Никаких посредников. |
Работа с металлом до 22 мм | Гнем листы толщиной до 12 мм, диаметр обечаек от 140 до 2500 мм. Беремся даже за крупногабаритные заказы. |
Любая форма | Цилиндрические, конические, переходные обечайки. Изготавливаем также конусы, сита, переходы. |
Нержавейка и спецстали | Работаем с 12Х18Н10Т, AISI 304/316, 09Г2С, 16ГС, Ст3 и другими марками. |
Полный цикл под одной крышей | Лазерная/плазменная резка → вальцовка → сварка продольного шва → контроль → антикоррозионная обработка. |
Доставка по Москве, области и России | Отгружаем готовые обечайки автотранспортом или ЖД. |
Этапы изготовления обечаек на заказ
Мы делаем «под ключ» - от вашего чертежа до готового изделия с паспортом качества.
Раскрой листа
Лазерная или плазменная резка по вашим размерам. Высокая точность, минимальные отходы.Вальцовка (гибка)
На 3- и 4-валковых листогибочных машинах формируем цилиндр или конус. Контролируем овальность (≤0,5% от диаметра).Сварка продольного шва
Автоматическая сварка под флюсом или аргонодуговая (для нержавейки). Шов проварен на всю толщину.Контроль качества
Визуальный осмотр, ультразвуковой контроль (УЗК) швов, проверка геометрии. По требованию - радиография или гидроиспытания.Антикоррозионная обработка
Грунтовка, покраска (по RAL), либо нанесение эпоксидного покрытия. Для нержавейки - пассивация.Упаковка и отгрузка
Маркировка, упаковка (пленка, деревянные проставки), доставка до объекта.
Средний срок изготовления: от 3–5 рабочих дней (партия до 20 штук).
Где применяются наши обечайки (реальные кейсы)
Отрасль | Примеры изделий |
|---|---|
Нефтегазовая | Резервуары для нефтепродуктов, газоотделители, ёмкости для топлива |
Химическая | Реакторы, колонны, сборники кислот (из нержавейки) |
Пищевая | Ёмкости для молока, пива, масла, бродильные чаны (AISI 304) |
Строительство | Опалубочные элементы, трубы для водопонижения, опоры мостов |
Энергетика | Дымовые трубы, газоходы, циклоны, баки |
Сельское хозяйство | Силосы для зерна, ёмкости для жидких удобрений |
Коммунальное хозяйство | Водонапорные башни, резервуары для воды, отстойники |
Что такое обечайки, виды и применение подробнее в нашей статье.
Типовые размеры обечаек (ориентир для заказа)
Мы работаем по любым размерам. Для примера - частые запросы:
Диаметр, мм | Толщина, мм | Длина, мм | Материал | Применение |
|---|---|---|---|---|
426 | 6–10 | 1500 | Ст3 | Дымовая труба |
800 | 8 | 2000 | 09Г2С | Корпус циклона |
1200 | 10 | 3000 | AISI 304 | Пищевая ёмкость |
2500 | 12 | 2400 | 16ГС | Резервуар для нефтепродуктов |
3500 | 30 | 1800 | Ст3 | Водонапорная башня |
Не нашли свой размер? Присылайте чертеж - рассчитаем за 1 день.
Как мы работаем (схема для заказчика)
Вы отправляете чертёж или эскиз (можно от руки) на email: info@investsteel.ru
Инженер уточняет: материал, допуски, требования к сварке и контролю.
Вы получаете коммерческое предложение с ценой и сроками.
Согласовываем договор и спецификацию.
Запускаем в производство.
Вы принимаете готовые обечайки (возможна фото- и видео-отчётность по этапам).
Оплата: предоплата 50%, остальное по факту готовности (гибкие условия для постоянных клиентов).
Почему нам доверяют крупные заказчики?
Более 50 успешных проектов для резервуарных парков, заводов ЖБИ, АЗС, котельных.
Соблюдаем ГОСТ 52630, 34348-2017, ТР ТС 032/2013 (оборудование под давлением).
Работаем с металлом с сертификатами (заводы-поставщики: Северсталь, ММК, НЛМК).
Посмотрите примеры выполненных работ. 👉 Перейти к проектам.
Часто задаваемые вопросы (FAQ)
Вы изготавливаете обечайки из нержавейки?
Да. Работаем с 12Х18Н10Т, AISI 304, 316, 321. Сварка аргонодуговая в среде инертного газа.
Можно ли заказать одну обечайку пробную?
Да. Минимальный заказ от одной штуки. Для серии - скидки.
Делаете ли вы конусы и переходы?
Да. Конические обечайки (эксцентрические и концентрические), а также сита, отводы, тройники (как отдельно, так и в сборе).
Доставляете ли по России?
Да. Отправляем транспортными компаниями (Деловые Линии, ПЭК, ЖелДорЭкспедиция) или вашим транспортом по Москве и области.
Есть ли предоплата?
Да, Обычно 75-100%. Для постоянных клиентов - постоплата.
Закажите изготовление обечаек прямо сейчас
Не тратьте время на поиски сторонних цехов, где каждую операцию отдают на субподряд. У нас - полный цикл: от резки до покраски. Получите качественные обечайки точно в срок.
📩 Отправьте чертеж на:
info@investsteel.ru
📞 Свяжитесь с нами:
+7 (495) 188-80-44
Мы перезвоним в течение 15 минут в рабочее время, проконсультируем по технологии и материалам, рассчитаем стоимость.
Работаем с юридическими лицами и ИП. Оплата с НДС, закрывающие документы, заводские паспорта на продукцию.

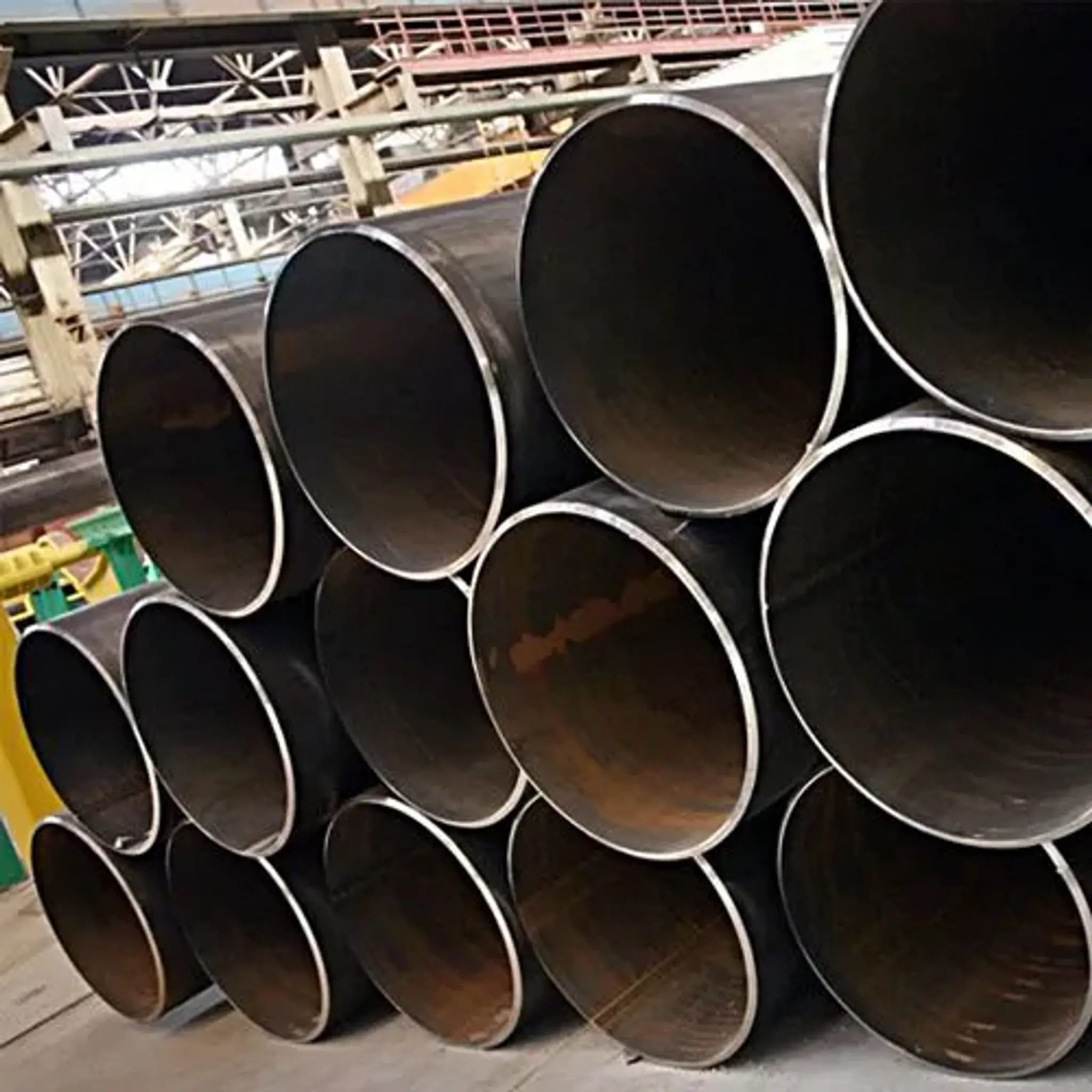

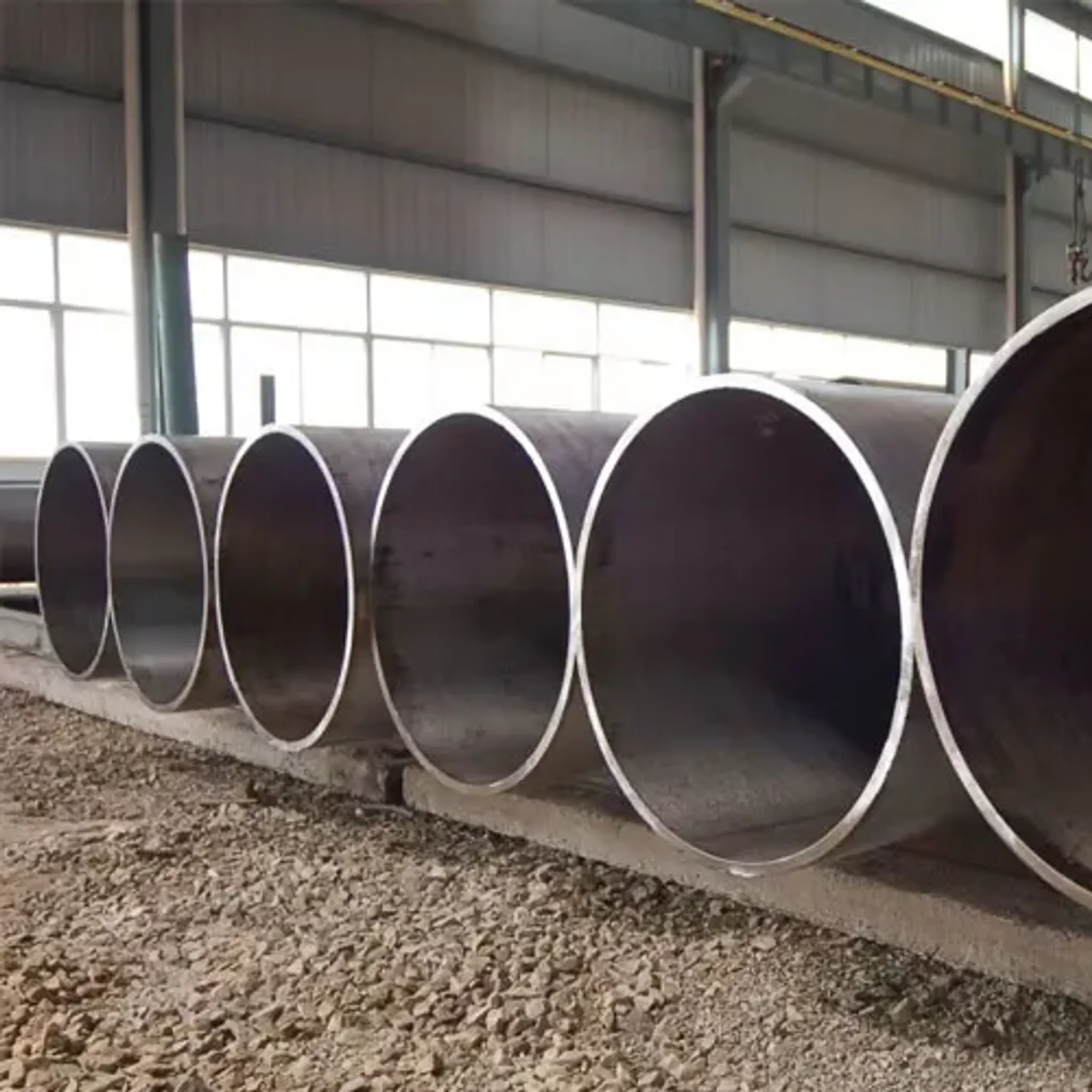

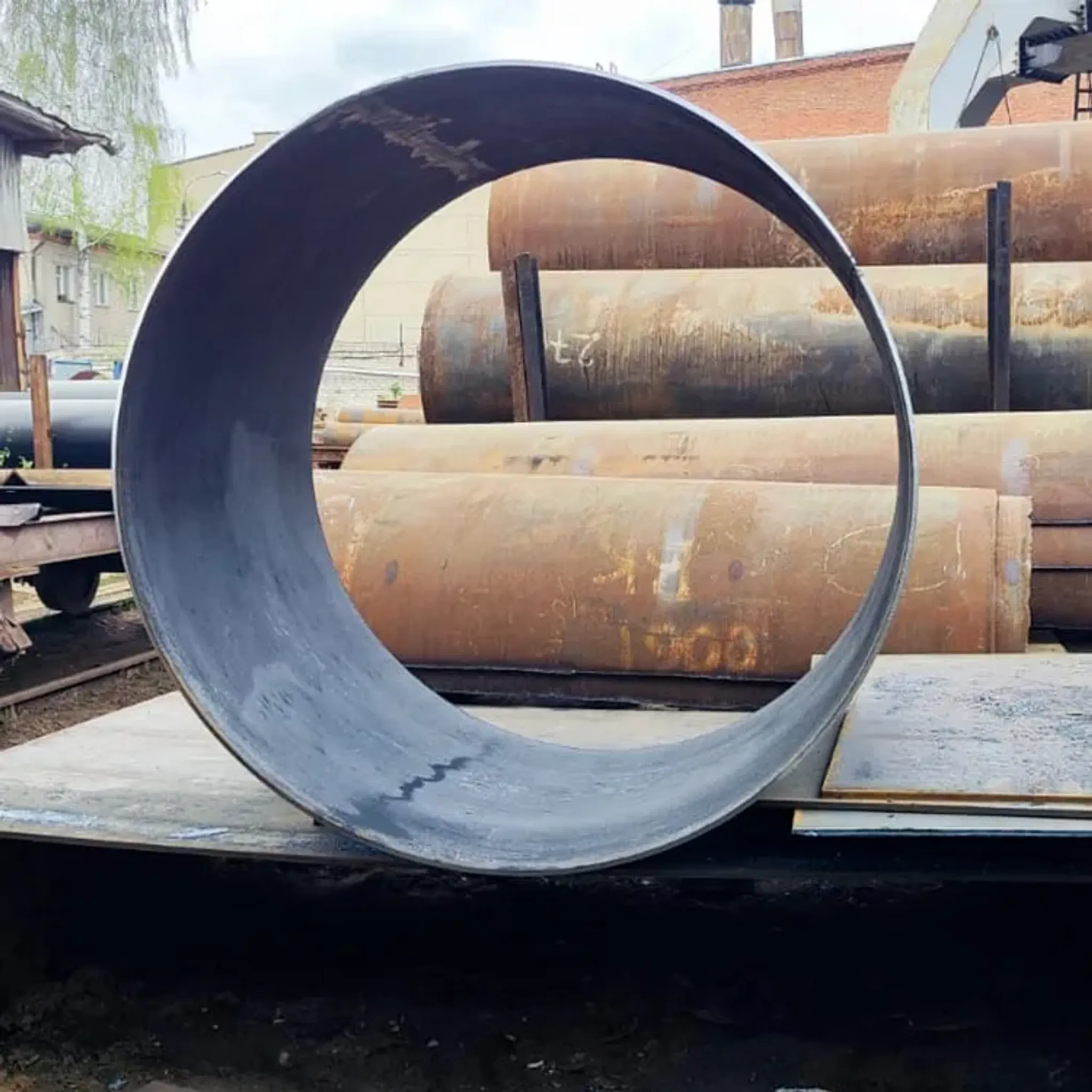

Наши работы
Хотите получить такие же обечайки высокого качества? Оставляйте запрос на изготовление обечайки из металла на нашу почту - info@investsteel.ru. Мы специализируемся на производстве обечаек из различных металлов, в том числе и нержавейка!
