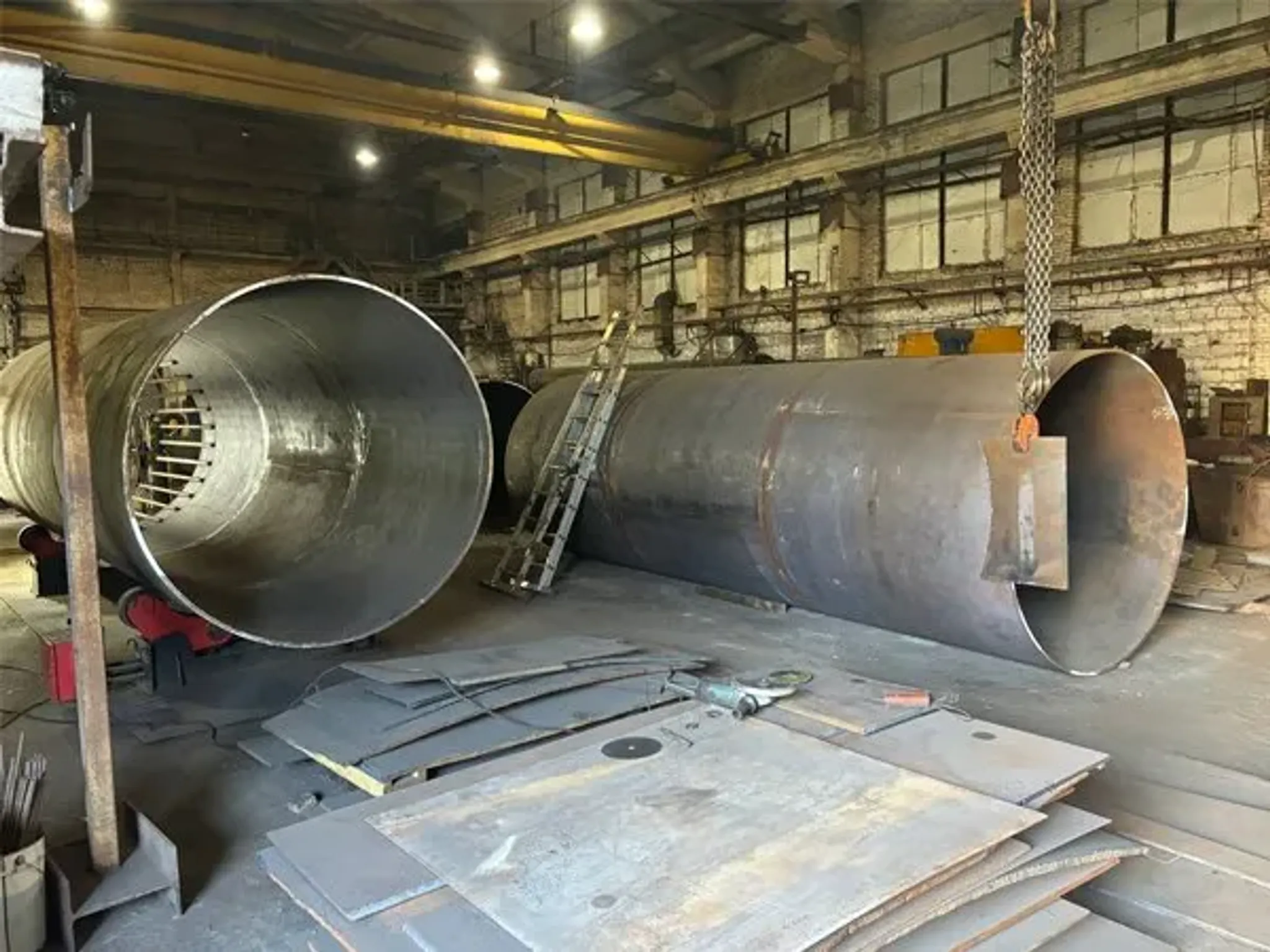

Обечайка - это цилиндрический или конический элемент, изготавливаемый из листового металла. Простыми словами, это кольцевая заготовка (пояс), из которой формируют стенки резервуаров, емкостей, трубопроводов и других металлоконструкций. Обечайки позволяют собирать крупногабаритные изделия из нескольких сегментов, обеспечивая прочность и геометрическую точность.

Более детально о том, какие функции выполняют обечайки и как устроены их различные типы, мы рассказываем в отдельной статье - «Назначение и применение обечаек».

Что такое стальная обечайка (определение)

Обечайка – это элемент корпуса, который имеет форму кольца, цилиндра или усеченного конуса. Она изготавливается из листовой стали методом вальцовки (гибки) с последующей сваркой продольного шва. Несколько обечаек соединяют между собой кольцевыми швами, получая емкость нужной высоты или длины.

Основные признаки обечайки:

• замкнутый контур (кольцевая форма);

• отношение высоты к диаметру может быть любым;

• изготавливается из одного или нескольких листов (многошовные обечайки);

• имеет один продольный шов (или несколько при большом диаметре).

Основные виды обечаек

Где применяются обечайки

Обечайки используются везде, где нужны прочные герметичные емкости или трубопроводы. Основные отрасли:

• Нефтегазовая - корпуса сепараторов, абсорберов, ректификационных колонн.

• Химическая и нефтехимическая - реакторы, выпарные аппараты, емкости для хранения кислот и щелочей.

• Энергетика - барабаны котлов, корпуса турбин, конденсаторы.

• Пищевая промышленность - бродильные чаны, пастеризаторы, молоковозы.

• Водоснабжение и ЖКХ - напорные резервуары, отстойники, фильтры.

• Строительство - опоры мостов, колонны каркасов, сваи-оболочки.

Из каких материалов делают обечайки

Как изготавливают обечайки
Процесс производства обечаек включает гибку, вальцовку и сварку листового металла. От точности этих операций зависят прочность и геометрия готового изделия. → Подробнее о технологиях производства и технических возможностях

Чаще всего обечайки изготавливают из следующих марок стали:

• Углеродистая сталь (Ст3, 20, 09Г2С) - для общих промышленных задач, резервуаров без агрессивных сред.

• Нержавеющая сталь (12Х18Н10Т, 08Х18Н10, AISI 304/316) - для пищевых, химических, фармацевтических производств.

• Низколегированная сталь (16ГС, 10Г2) - для сосудов, работающих под давлением и при пониженных температурах.

• Жаропрочная сталь (15Х5М, 12Х1МФ) - для высокотемпературных агрегатов (котлы, печи).

Основные параметры обечаек

При выборе или заказе обечайки важно указать следующие характеристики:

Подобрать обечайку под свои задачи
В нашем каталоге собраны обечайки разных диаметров, толщин и марок стали с разделением по отраслям применения. → Посмотреть каталог обечаек

Преимущества стальных обечаек

• Высокая несущая способность - выдерживают внутреннее давление до десятков МПа.

• Герметичность - при качественной сварке соединение не пропускает жидкости и газы.

• Технологичность сборки - из типовых колец можно собрать емкость любой высоты.

• Возможность работы в агрессивных средах - за счет выбора нержавеющих или легированных сталей.

• Универсальность диаметров - от небольших патрубков до гигантских резервуаров.

Примеры применения и готовых изделий

• Резервуар для хранения топлива - состоит из 10–15 цилиндрических обечаек диаметром 3 м, общей высотой 12 м.

• Циклон в системе аспирации - коническая обечайка с углом конуса 30°.

• Кожух теплообменника - две обечайки разного диаметра, образующие рубашку для охлаждающей воды.

• Переходник между трубопроводами DN 500 и DN 300 - коническая обечайка длиной 400 мм.

Рассчитать развертку обечайки
Нужно быстро определить параметры заготовки для вашей задачи? Воспользуйтесь нашим калькулятором развертки цилиндрической обечайки. → Перейти к калькулятору.

Часто задаваемые вопросы (FAQ)

В чем разница между обечайкой и цилиндром?
В технике «цилиндр» часто обозначает готовое изделие с днищами, а «обечайка» - отдельный пояс, из которого этот цилиндр сваривается.

Можно ли изготовить обечайку без шва?
Да, цельнотянутые (бесшовные) обечайки получают из трубной заготовки, но их диаметр ограничен (обычно до 500–600 мм). Крупные диаметры - только сварные.

Как проверить качество обечайки?
Контролируют геометрию (овальность, прямолинейность образующей), качество сварного шва (рентген, УЗК), химический состав стали.

Почему обечайку часто называют «кольцом жесткости»?
Потому что даже одна обечайка, приваренная к тонкостенному цилиндру, многократно повышает его устойчивость к смятию и вакууму.
