Ролик - деталь, которую не замечают, пока она работает. Замечают, когда она вышла из строя: конвейер встал, лист пошёл с перекосом, натяжение ремня пропало. При этом заменить нестандартный ролик с ходу негде - нужный типоразмер в каталогах не значится, а ждать поставки две недели значит простаивать.
Мы изготавливаем ролики под конкретный узел - по чертежу, изношенному образцу или просто по размерам. Быстро, от одной штуки.
Какие ролики мы делаем - и для чего они нужны
Слово «ролик» объединяет очень разные детали. Конвейерный ролик и прокатный - это принципиально разные изделия по нагрузке, материалу и точности. Поэтому сначала - классификация:
Тип ролика | Назначение | Характерные требования |
|---|---|---|
Конвейерный | Поддержка и перемещение ленты или груза | Лёгкость, стойкость к нагрузке, посадка под подшипник |
Прижимной | Прижим ленты, профиля, листа к поверхности | Равномерный контакт, мягкое покрытие |
Подающий и тянущий | Транспортировка заготовок в линиях и автоматах | Точный диаметр, рифление или покрытие для тяги |
Натяжной | Поддержание натяжения ремня или цепи | Жёсткость, точность посадочного диаметра |
Прокатный | Деформирование металла, бумаги, полимера | Высокая твёрдость рабочей поверхности, цилиндричность |
Опорный и направляющий | Ограничение и направление движения детали или ленты | Точный профиль, минимальное биение |
Калибровочный | Формирование точного профиля при прокатке | Шлифованная поверхность, жёсткие допуски на профиль |
Покрытия и рабочие поверхности
Голый стальной ролик подходит далеко не везде. Часто задача требует определённых свойств поверхности - сцепления, мягкости контакта, химической стойкости или электроизоляции:
Стальная шлифованная поверхность - для прокатных, калибровочных и точных направляющих роликов. Минимальное биение, высокая твёрдость, долгий ресурс.
Резиновое покрытие - для подающих и прижимных роликов. Обеспечивает сцепление с заготовкой без царапин на поверхности. Твёрдость резины - от 30 до 80 Shore A под задачу.
Полиуретановое покрытие - прочнее резины, стойко к маслам и абразиву. Выбирают там, где резина быстро изнашивается - в системах подачи металлической стружки, листовых линиях с СОЖ.
Хромирование - для роликов в условиях повышенного износа и коррозии: полиграфия, текстиль, пищевое производство.
Рифление и накатка - для тянущих роликов, где нужно сцепление без покрытия: подача прутка, проволоки, профиля.
Материалы
Материал | Где применяется |
|---|---|
Ст45 + ТВЧ | Конвейерные, натяжные, опорные ролики общего применения |
ХВГ, Х12МФ | Прокатные и калибровочные ролики с высокими требованиями к износостойкости |
9ХС, ШХ15 | Прецизионные направляющие ролики, высокая твёрдость и цилиндричность |
12Х18Н10Т | Ролики для пищевой, химической, фармацевтической промышленности |
СЧ20 | Тяжёлые опорные ролики, виброгашение |
Алюминий Д16 | Ролики в лёгких подающих механизмах, где важна масса |
Точность - не опция, а условие работы
Ролик с биением «как получилось» - это вибрация в механизме, неравномерный прижим и быстрый износ подшипников. Поэтому для каждого типа роликов контролируем своё:
Радиальное биение рабочей поверхности - для прокатных и калибровочных роликов до 0,01-0,02 мм
Цилиндричность - бочкообразность или конусность рабочей поверхности в пределах чертёжного допуска
Торцевое биение посадочных мест - влияет на работу подшипника и осевой люфт
Шероховатость рабочей поверхности - Ra 0,4-1,6 мкм для шлифованных роликов, Ra 0,1-0,2 мкм для полированных
Что делаем при изготовлении
Токарная обработка даёт форму. Финишные операции дают точность:
Операция | Результат |
|---|---|
Токарная обработка | Формирование профиля, проточка посадочных мест |
Накатка рифлений | Рабочая поверхность с заданным профилем для сцепления |
Шлифование | Точный диаметр, цилиндричность, шероховатость Ra 0,4-1,6 мкм |
Полировка | Ra 0,1-0,2 мкм для роликов в полиграфии и пищевой промышленности |
Закалка ТВЧ | Поверхностная твёрдость HRC 52-62 при вязкой сердцевине |
Нанесение покрытия | Резина, полиуретан, хром - по требованию |
Балансировка | Для высокоскоростных роликов - снижение вибрации |

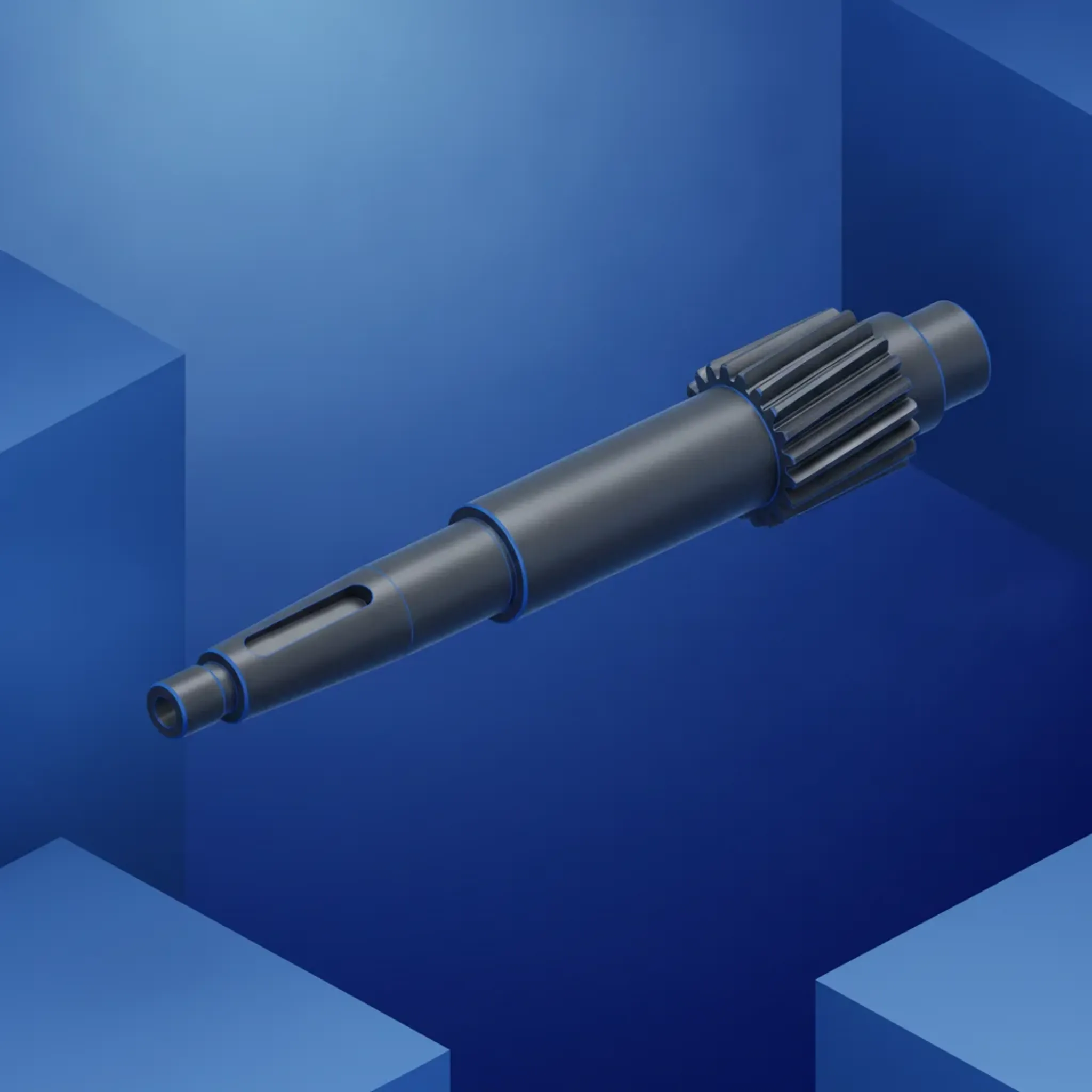

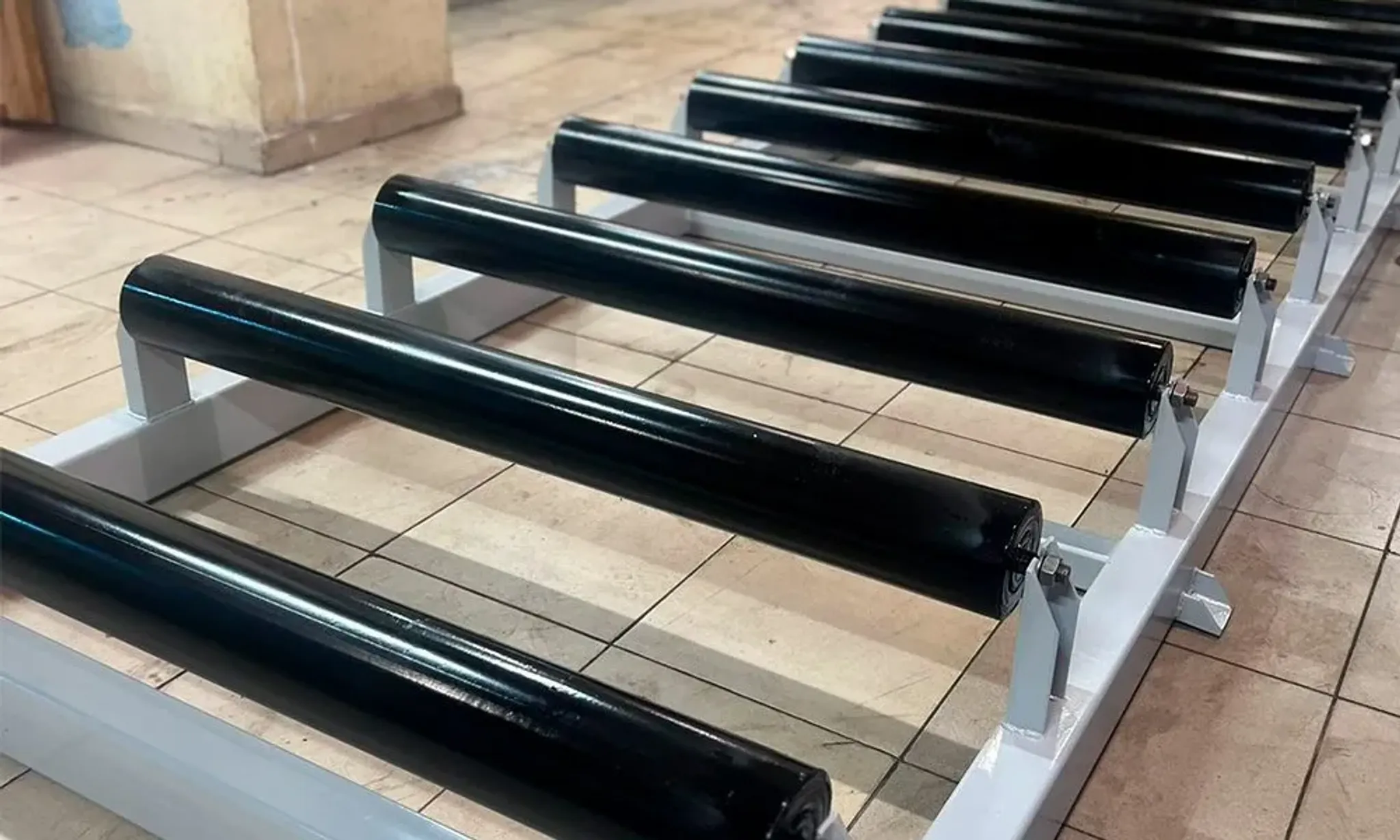

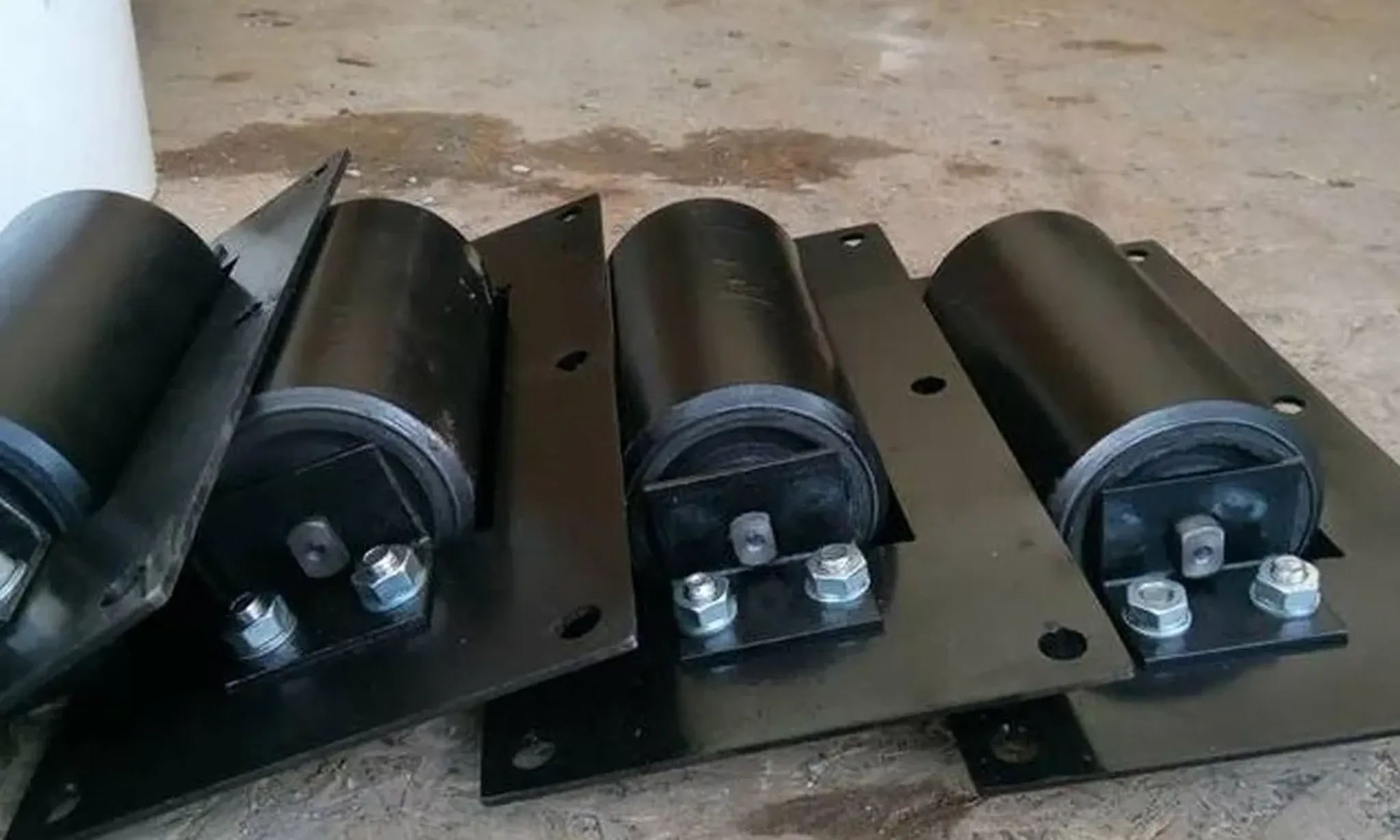

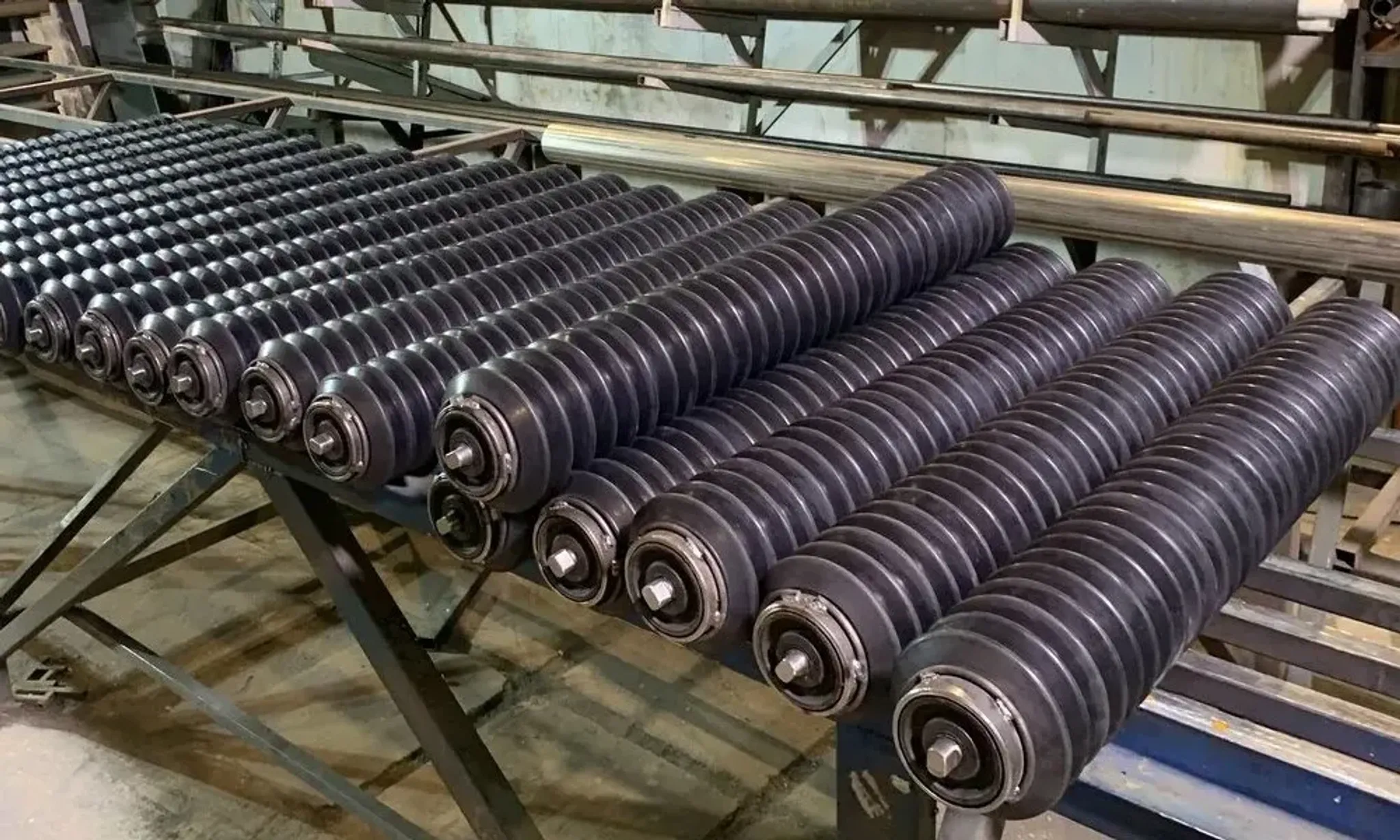

Конвейерные ролики - отдельный разговор
На конвейерах ролики стоят сотнями. Когда один-два выходят из строя - заменяют. Когда целая секция - это уже поставка партии. Мы изготавливаем конвейерные ролики под нестандартные типоразмеры, которых нет у поставщиков стандартных роликов: нужная длина, нужный диаметр, нужный тип посадки под подшипник.
Для стандартных конвейерных роликов - сравниваем ваш образец с каталогами и подбираем или изготавливаем.
Как разместить заказ
Пришлите образец, чертёж или просто параметры: диаметр, длина, посадочные места, материал, покрытие, количество
Если нужна помощь с выбором покрытия или материала - опишите условия работы, подберём вместе
Расчёт стоимости - в день обращения; для партий - отдельные условия
Доставка по всей России; для крупных партий - согласуем упаковку и транспорт
Часто задаваемые вопросы
Делаете ли ролики с резиновым покрытием?
Да - наносим резиновое и полиуретановое покрытие с заданной твёрдостью. Укажите требования к покрытию или опишите условия - подберём оптимальный вариант.
Можно ли заказать один ролик взамен изношенного?
Да, от одной штуки. Пришлите образец или снятые размеры - изготовим точный аналог.
Балансируете ли высокоскоростные ролики?
Да - для роликов, работающих на высоких оборотах, выполняем динамическую балансировку; допуск - по чертежу или согласованию.
Работаете ли с нержавеющей сталью для пищевого производства?
Да - изготавливаем из 12Х18Н10Т с полировкой рабочих поверхностей и документацией на материал.
Какой допуск на диаметр рабочей поверхности?
Стандартно - h6/h7; для прокатных и калибровочных роликов - h5 и точнее по чертежу.
Какие сроки на партию конвейерных роликов?
Простые ролики без покрытия - 7-14 рабочих дней. Ролики с покрытием или термообработкой - по согласованию с технологом.
Предоставляете ли документацию?
Да - сертификат на материал, паспорт с результатами контроля диаметра и биения по запросу.
