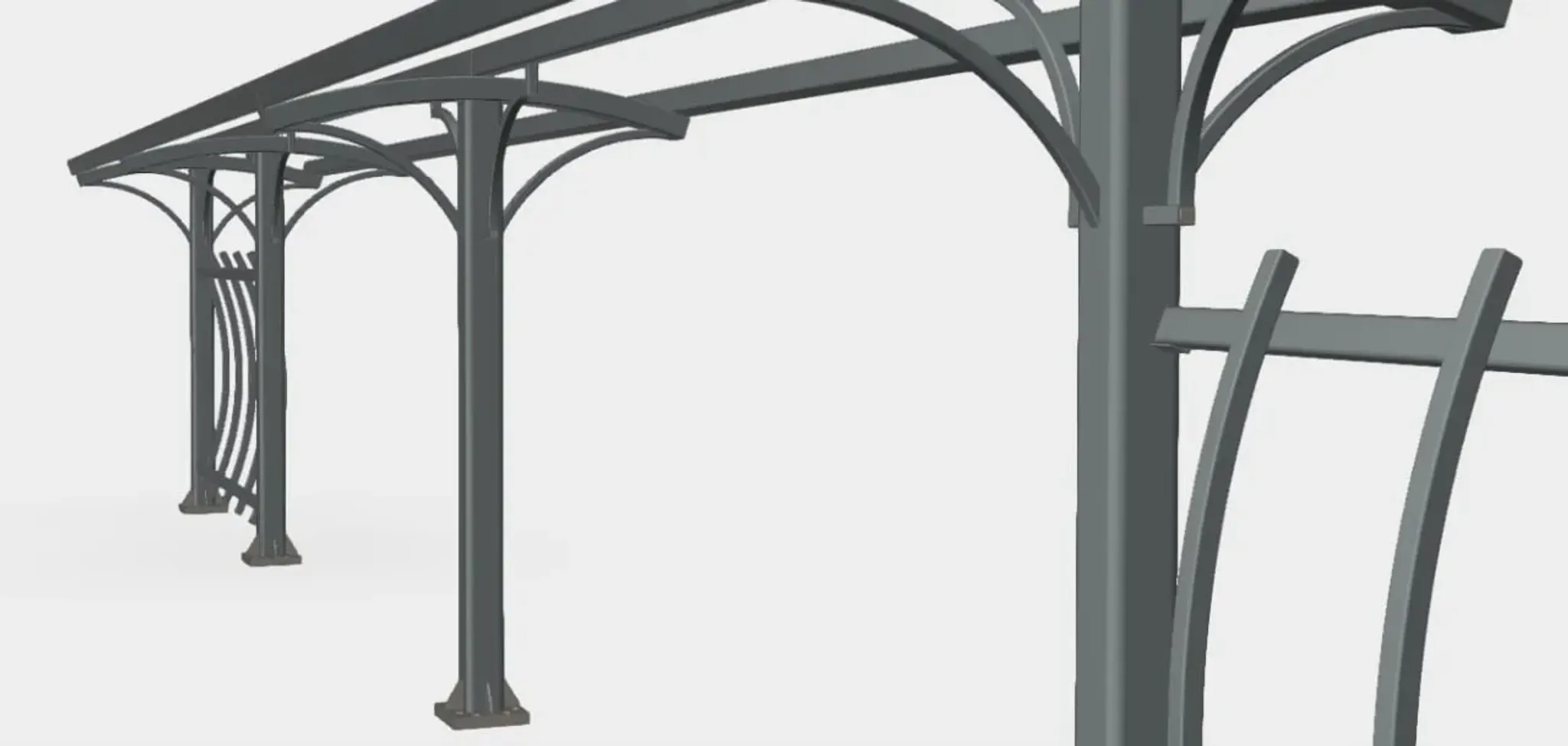

3D-проектирование металлоконструкций: от цифровой модели до готового изделия

Традиционное проектирование металлоконструкций — это горы бумажных чертежей, ручные расчёты, бесконечные согласования и высокий риск ошибок, которые всплывают только на монтаже. Современный подход — 3D-проектирование — переводит весь процесс в цифровую среду, где каждый болт, каждая сварная точка и каждая нагрузка видны, просчитаны и проверены до того, как первый лист металла поступит в резку.

В компании «Инвест Сталь» 3D-проектирование — это не просто модный инструмент. Это основа нашего технологического процесса, которая связывает воедино инженерные расчёты, разработку КМД, подготовку производства и изготовление конструкций на собственном заводе.

Как устроено 3D-проектирование металлоконструкций, какие задачи оно решает и почему без него сегодня невозможно строить быстро и надёжно. Приготовьтесь, будем много контента!

Что такое 3D-проектирование металлоконструкций и чем оно отличается от 2D?

3D-проектирование — это создание трёхмерной цифровой модели будущей металлоконструкции в специализированном программном обеспечении. В отличие от плоских 2D-чертежей, 3D-модель — это полноценный цифровой двойник объекта, где каждый элемент имеет:

• точные геометрические размеры и положение в пространстве;

• информацию о материале (марка стали, толщина, профиль);

• данные о соединениях (тип сварного шва, количество и класс болтов);

• привязку к нагрузкам и расчётным схемам.

Ключевое отличие от 2D: в плоских чертежах ошибки (коллизии, несоответствия узлов, пересечения элементов) обнаруживаются на этапе монтажа или, в лучшем случае, при проверке проектировщиком. В 3D-модели все эти проблемы видны и исправляются на стадии проектирования.

Преимущества 3D-проектирования: почему это выгодно вам

1. Точность и исключение коллизий

В 3D-модели каждый элемент находится на своём месте. Программа автоматически проверяет пересечения балок, несоответствия узлов, ошибки в расположении закладных деталей и крепежа. Всё, что не стыкуется в модели, не возникнет и на монтажной площадке.

2. Автоматизация расчётов и проверка прочности

3D-модель — это не просто геометрия. Это расчётная схема, на которую можно наложить ветровые, снеговые, сейсмические и динамические нагрузки. Программное обеспечение (ANSYS, SCAD, Лира-САПР) автоматически проверяет прочность, устойчивость и деформативность конструкции, выявляя слабые места до того, как они станут проблемой.

3. Экономия материалов

Точная модель позволяет оптимизировать сечения и раскрой металла. Вместо того чтобы закладывать избыточный запас прочности «на всякий случай», инженер видит реальную картину нагрузок и подбирает оптимальные профили. Результат — снижение расхода металла на 15–25%.

4. Скорость и гибкость

Изменения в проекте вносятся за минуты, а не за дни. Все чертежи, спецификации и ведомости обновляются автоматически при любом изменении модели. Это особенно важно, когда заказчик вносит правки на финальной стадии или когда требуется адаптировать проект под изменившиеся условия на объекте.

5. Прозрачность для заказчика

3D-модель можно показать заказчику до начала производства. Это не абстрактные линии на чертеже, а реалистичная визуализация будущей конструкции. Вы видите, как будет выглядеть ваш объект, где проходят коммуникации, как стыкуются узлы — и можете принять решение до того, как металл пошёл в производство.

6. Интеграция с производством

Цифровая модель — это не просто документ. Это набор данных, который напрямую передаётся на оборудование с ЧПУ: станки лазерной и плазменной резки, гибочные линии, сварочные роботы. Никаких ручных переносов размеров, никаких ошибок «человеческого фактора».

Как мы проектируем в 3D: пошаговый процесс

Мы работаем по чёткому алгоритму, который превращает идею в готовую цифровую модель, а затем — в металл.

Шаг 1. Сбор исходных данных и анализ ТЗ

Изучаем техническое задание заказчика: назначение конструкции, нагрузки, габариты, климатический район, сейсмичность, условия монтажа. Если у вас есть эскизы, чертежи стадии КМ или просто идея — мы принимаем это за основу.

Шаг 2. Создание 3D-модели в специализированном ПО

Наши инженеры строят трёхмерную модель в Tekla Structures, AutoCAD или SolidWorks. Каждый элемент — колонна, балка, связь, узел — прорабатывается с учётом реальных соединений: сварных швов, болтовых групп, закладных деталей.

На этом этапе модель проверяется на коллизии — автоматически или вручную устраняются все пересечения и несоответствия.

Шаг 3. Инженерные расчёты и проверка прочности

Готовая модель передаётся в расчётные комплексы (SCAD, Лира-САПР, ANSYS) для проверки на прочность, устойчивость и деформативность. Мы проверяем:

• ветровые и снеговые нагрузки (СП 20.13330);

• сейсмические воздействия (СП 14.13330);

• динамические нагрузки от оборудования;

• температурные деформации.

При необходимости модель оптимизируется — сечения уменьшаются или увеличиваются, добавляются рёбра жёсткости, меняются типы соединений.

Шаг 4. Разработка КМД на основе 3D-модели

Из 3D-модели автоматически генерируется полный комплект документации КМД:

• сборочные чертежи (виды, разрезы, фасады);

• деталировочные чертежи каждого элемента;

• схемы расположения сварных швов и болтов;

• ведомости отправочных марок;

• спецификации материалов и крепежа.

Все чертежи соответствуют ГОСТ 21.502-2007 и актуальным СП.

Шаг 5. Согласование с заказчиком

Мы передаём вам 3D-модель (для просмотра в бесплатных вьюерах) и комплект чертежей. Вы видите конструкцию в объёме, можете «пройти» по ней, проверить каждый узел. Вносим правки, если они требуются.

Шаг 6. Передача в производство

Утверждённая модель передаётся на наш завод. Данные идут напрямую в оборудование ЧПУ, а чертежи — в цеха сборки и сварки. Никаких ручных переносов, никаких ошибок.

Программное обеспечение для 3D-проектирования: что мы используем

3D-проектирование и КМД: как они связаны

Многие путают 3D-моделирование и КМД. На самом деле это разные стадии одного процесса:

• 3D-моделирование — это создание цифровой модели конструкции с проверкой на прочность, устойчивость и коллизии.

• КМД (Конструкции Металлические Деталировочные) — это рабочая документация, которая создаётся на основе 3D-модели и содержит все чертежи, спецификации и ведомости для производства и монтажа.

В нашей практике 3D-модель — это первичный документ, а КМД — это производная от неё. Изменяете модель — автоматически обновляются все чертежи и спецификации. Никакого ручного пересчёта, никаких расхождений между «как на чертеже» и «как в металле».

Наши услуги для ваших проектов!

3D-проектирование — это первый и самый важный шаг к качественной металлоконструкции.

👉 Если вам нужна не просто 3D-модель, а полноценная рабочая документация КМД для производства — переходите на страницу «Проектирование КМД металлоконструкций».

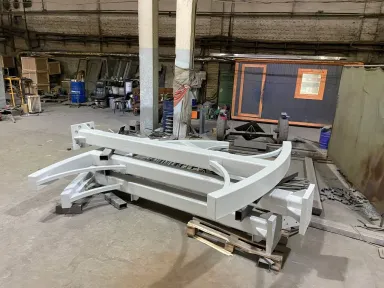

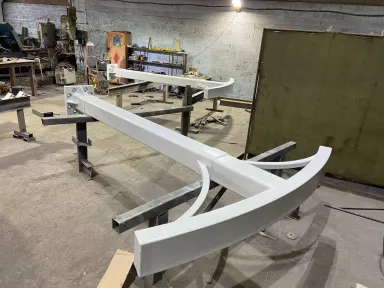

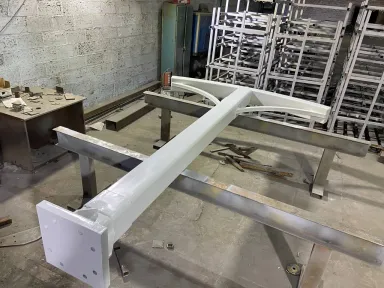

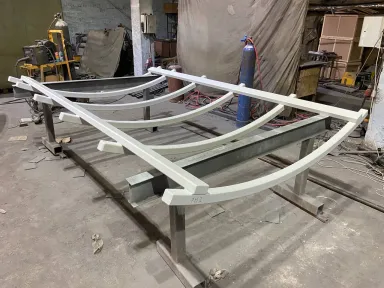

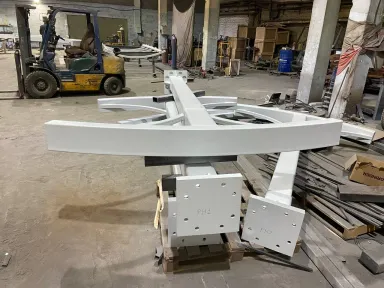

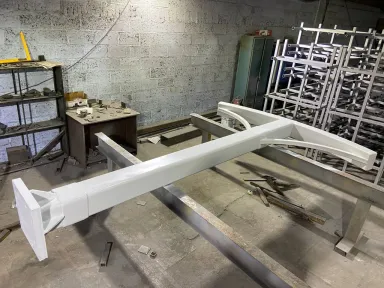

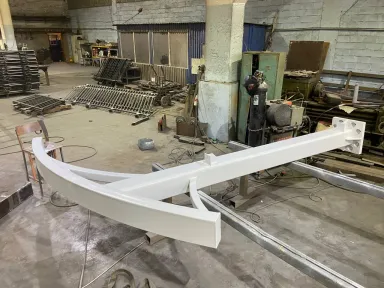

👉 А когда модель и чертежи готовы — доверьте изготовление нам. Мы произведём конструкцию на собственном заводе точно по цифровой модели. Подробнее об изготовлении →

Часто задаваемые вопросы

Чем 3D-модель лучше 2D-чертежей для производства?
3D-модель — это не просто картинка, а набор точных данных, которые можно напрямую передавать на станки ЧПУ. Это исключает ошибки переноса размеров и разночтения между проектировщиком и заводом.

Можно ли получить только 3D-модель без чертежей?
Да, мы можем передать модель в формате, совместимом с вашим ПО (IFC, STEP, DWG). Но для производства обычно требуется и модель, и чертежи КМД.

Сколько времени занимает 3D-проектирование?
Сроки зависят от сложности. Типовые конструкции (ангары, навесы, склады) — от 3 до 7 рабочих дней. Сложные промышленные объекты — от 2 до 4 недель.

Какое ПО нужно заказчику, чтобы посмотреть 3D-модель?
Мы предоставляем модель в форматах, которые открываются бесплатными вьюерами (Tekla BIMsight, Autodesk Viewer, IFC-совместимые программы). Вам не нужно покупать лицензионное ПО.

Можно ли внести изменения в проект после того, как 3D-модель уже создана?
Да. Это одно из главных преимуществ 3D-проектирования. Любые изменения вносятся в модель, а все чертежи и спецификации обновляются автоматически.

Подведем итоги 3D проектирования металлических конструкций

3D-проектирование металлоконструкций — это не просто замена карандаша на компьютер. Это новый уровень точности, скорости и прозрачности всего процесса — от расчётов до отгрузки готовых изделий на монтаж. Мы используем 3D-моделирование как основу нашей работы, потому что оно позволяет нам:

• исключить ошибки на этапе проектирования;

• сократить сроки и стоимость для заказчика;

• гарантировать, что конструкция на объекте будет точно соответствовать проекту.
