Конические обечайки и конусные днища (выгрузочный конус / разгрузочная воронка) - это ключевые элементы разгрузочных узлов силосов, бункеров и газоочистного оборудования. От геометрии конуса зависит отсутствие сводообразования сыпучих материалов, эффективность сепарации в циклонах и скорость опорожнения емкостей. В материале рассмотрены типы конусов, требования к углам наклона, применяемые марки сталей и методы контроля сварных швов.
Что это такое

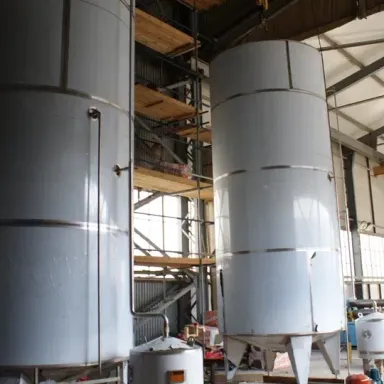

Коническая обечайка представляет собой усеченный конус, получаемый методом вальцовки листового металла на специализированных станках. В емкостном оборудовании эти детали выполняют функцию переходных секций или разгрузочных воронок. Конусные днища монтируются в нижней части вертикальных резервуаров для обеспечения гравитационного истечения сыпучих продуктов, жидкостей или шлама.
Конструкция и типы геометрии
Для разных технологических задач применяются три базовых типа конусов:

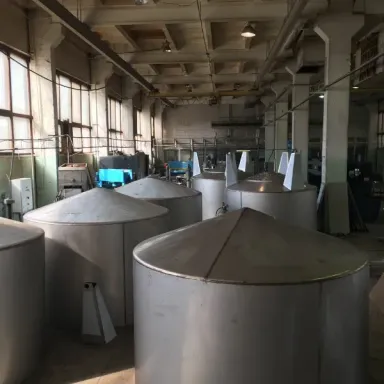

Концентрические усеченные конусы. Оси верхнего и нижнего оснований совпадают. Это стандартное решение для большинства силосов и бункеров, где важно равномерное распределение давления на стенки.
Эксцентрические усеченные конусы. Ось смещена, одна сторона конуса часто делается вертикальной. Такая форма исключает скопление материала на наклонных полках и применяется в бункерах для влажных или слипающихся сред.
Остроконечные конусы. Используются в качестве защитных кожухов или специализированных переходников в аспирационных системах.

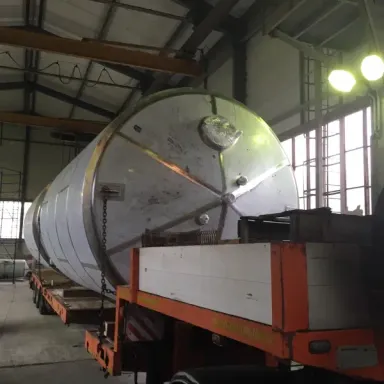

Корпуса емкостей обычно собираются из цилиндрических секций и конусов. Качественные стальные обечайки формируют основную вертикальную часть силоса, а нижняя воронка требует прецизионной вальцовки для сохранения идеальной окружности под фланцы или стальные днища глухого исполнения.
Нормативные и технические требования
Проектирование и изготовление конусных узлов регламентируется стандартами на сосуды и резервуары (ГОСТ 34347-2017, ГОСТ Р 52630-2012, СТО СА 03-002-2009). Ключевым параметром при расчете является угол наклона образующей конуса. Он должен превышать угол естественного откоса хранимого материала на 5-10 градусов для гарантированного истечения без образования сводов. Сварные швы продольных стыков конусов должны иметь плавный переход с основным металлом, чтобы исключить абразивный износ и зацепление сыпучих частиц.
Основные характеристики и материалы
Выбор стали и толщины стенки зависит от абразивности среды, влажности и давления столба материала.
Оборудование | Типичная среда | Угол наклона конуса | Рекомендуемые стали |
|---|---|---|---|
Силосы для цемента / клинкера | Сухая пыль, абразив | 50-60° | Ст3сп, 09Г2С, Hardox (в зоне износа) |
Силосы для зерна / муки | Пищевые сыпучие | 45-55° | Ст3сп, 12Х18Н10Т (нержавейка) |
Бункеры руды / щепы | Крупнокусковые, влажные | 60-75° | 09Г2С, износостойкие стали |
Циклоны / сгустители | Пылегазовый поток, шлам | 60-90° | Ст3, 09Г2С, коррозионностойкие сплавы |
Производство таких деталей требует использования точного оборудования. Специализированные конические обечайки вальцуются с учетом компенсации пружинения металла, что позволяет добиться отклонения геометрии не более 1-2 мм на метр диаметра.
Где применяется
Конусные секции критически важны для широкого спектра промышленного оборудования:
Хранение сыпучих: Силосы для зерна, силосы для цемента и силосы для муки / комбикормов используют конусные воронки для выгрузки продукта самотеком. Бункер для зерна конусный и силос щепы (конический бункер) часто оснащаются аэрационными системами в зоне конуса для предотвращения зависания материала.
Тяжелая промышленность: Бункер руды (рудный бункер с конусом) и бункер коры / корьевой бункер испытывают колоссальные ударные и абразивные нагрузки при загрузке, поэтому их конусы футеруются или изготавливаются из толстолистовой износостойкой стали. Бункеры для щепы требуют усиленных швов из-за неравномерности давления крупной фракции.
Газоочистка и сепарация: Циклон (пылевой / газовый) и циклонный сепаратор / пылеуловитель имеют коническую нижнюю часть для сбора уловленной пыли и направления ее в бункер-накопитель. Фильтр-циклон (аспирационный) и циклон-разгрузитель требуют гладких внутренних швов для предотвращения налипания пыли.
Гидрометаллургия и водоочистка: Гидроциклон классифицирующий, песколовка (коническая) и сгуститель (с коническим днищем) работают с жидкими суспензиями. Угол конуса здесь влияет на траекторию потока и эффективность разделения фракций.
Транспортировка: Элеваторы и зернохранилища используют конусные переходники для направления потоков между нориями и конвейерами. Силос для клинкера на выгрузных патрубках часто оснащается узлом, куда монтируется шлюзовой затвор (роторный питатель), что требует точной приварки конусного фланца.
Ограничения и типичные ошибки
Неверный угол конуса. Самая частая ошибка - копирование угла с чертежей для сухих песков при проектировании бункеров для влажных или глинистых материалов. Это приводит к сводообразованию и остановке производства.
Внутренние наплывы сварки. Если продольный шов конуса не зачищен заподлицо изнутри, на нем будет скапливаться материал, что со временем приведет к сужению проходного сечения и коррозии под отложениями.
Отсутствие ребер жесткости. Тонкостенные конусы большого диаметра под весом столба сыпучего материала могут терять устойчивость (сминаться). В таких случаях требуется расчет на местную устойчивость и установка кольцевых бандажей.
Контроль качества и приемка
При изготовлении конусных обечаек и днищ применяется строгий контроль:
Контроль развертки и вальцовки: Проверка радиусов и образующих с помощью шаблонов и лазерных сканеров.
Контроль сварных швов: Визуальный и измерительный контроль (ВИК), ультразвуковая дефектоскопия (УЗК) продольных стыков.
Геометрия привалочных плоскостей: Проверка перпендикулярности оси конуса к плоскости нижнего фланца, так как перекос приведет к негерметичности затворов или поломке питателей.
Балансировка и маркировка: Для вращающихся или вибрирующих узлов конусы проходят статическую балансировку.
