Стальной вертикальный резервуар представляет собой сложную инженерную систему, требующую точных расчетов на прочность, устойчивость и герметичность. Данный материал предназначен для инженеров-проектировщиков, технологов и технических специалистов промышленных предприятий. В статье разобраны конструктивные особенности, принципы распределения нагрузок и ключевые требования нормативной базы.

Для получения коммерческого предложения, выбора стандартных объемов и заказа изготовления резервуаров рекомендуем обратиться к основной странице: Резервуары вертикальные стальные (РВС) – каталог и заказ.

Нормативно-техническая база проектирования

Проектирование РВС в Российской Федерации строго регламентируется. Основным документом является ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия». Дополнительно применяются СТО-СА-03-02-2009 и международный стандарт API 650.

Эти документы определяют предельные отклонения геометрических размеров, допустимые напряжения в металле, правила выбора марок стали в зависимости от климатического района и методы неразрушающего контроля сварных соединений. Выбор конкретного стандарта напрямую влияет на итоговую металлоемкость и стоимость конструкции.

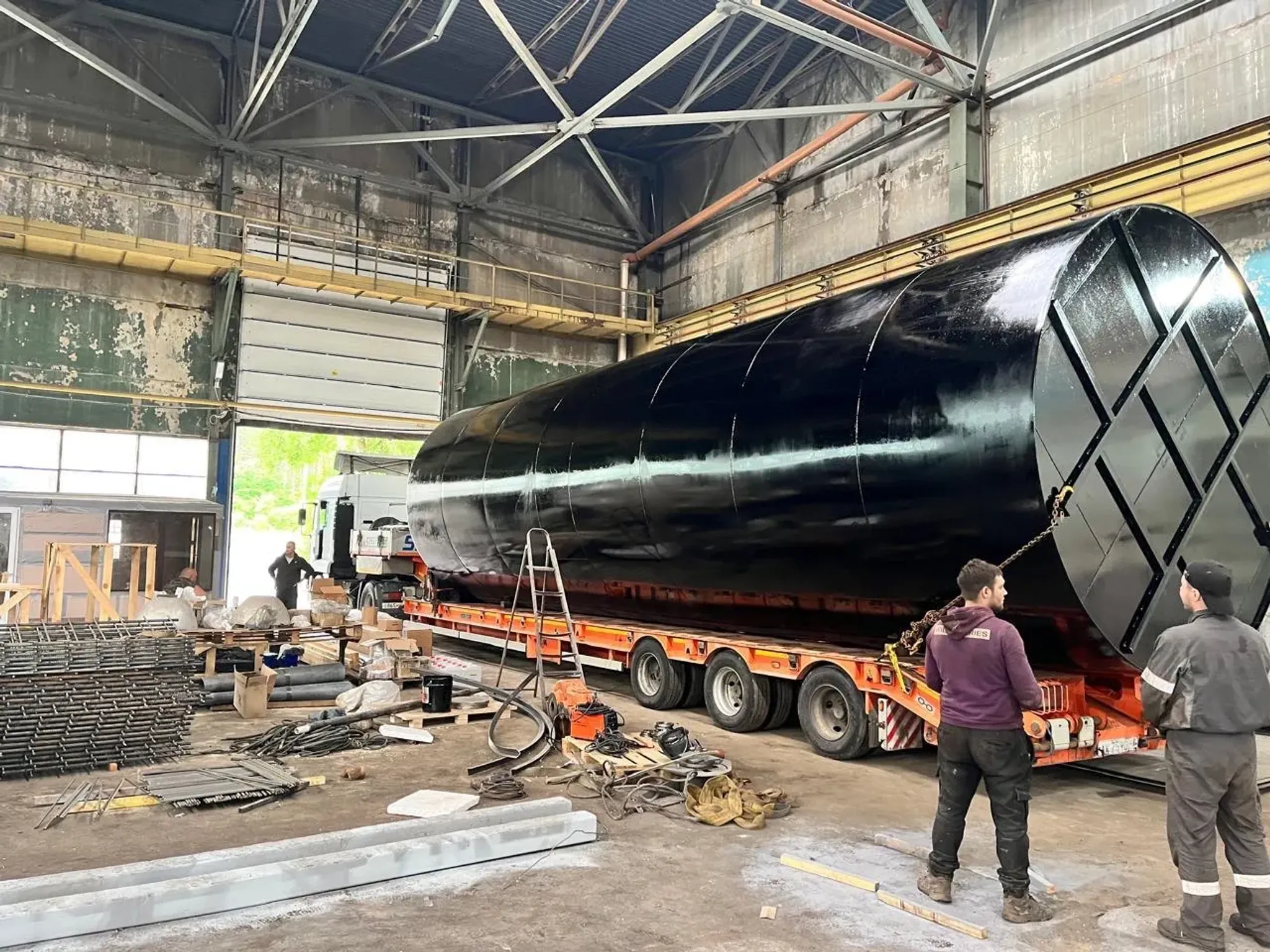

Детальный разбор конструктивных элементов

Конструкция резервуара делится на три основные несущие системы, каждая из которых испытывает специфические физические нагрузки и требует индивидуального подхода к расчету.

Днище и фундаментное основание

Днище РВС воспринимает гидростатическое давление столба жидкости и равномерно передает нагрузку на песчаное или железобетонное основание. В резервуарах объемом свыше 10 000 м³ обязательно применяется кольцевой лист (аннуляр).

Толщина аннулярного листа рассчитывается на изгиб от краевых эффектов стенки, возникающих при гидростатических испытаниях. Остальное поле днища выполняется из листов минимальной конструктивной толщины (обычно 6–8 мм) с обязательным учетом припуска на коррозию.

Стенка и принцип переменной толщины поясов

Стенка резервуара работает преимущественно на растяжение от гидростатического давления продукта. Для оптимизации массы металла применяется принцип переменной толщины: нижние пояса выполняются из высокопрочных низколегированных сталей (например, 09Г2С) максимальной толщины.

По мере продвижения к верху резервуара гидростатическое давление падает, что позволяет уменьшать толщину поясов. Вертикальные сварные соединения соседних поясов обязательно смещаются относительно друг друга не менее чем на 200 мм для предотвращения концентрации напряжений в одном сечении.

Крышка и системы компенсации давления

Тип крышки определяется физико-химическими свойствами хранимого продукта и требованиями экологической безопасности:

• Стационарная коническая или сферическая крыша: применяется для темных нефтепродуктов, мазута и технической воды.

• Понтон или плавающая крыша: обязательны для светлых нефтепродуктов (бензин, авиакеросин) для минимизации испарений и снижения пожарной опасности.

• Дыхательная арматура: наличие клапанов (например, КДС) компенсирует «малые дыхания» резервуара при суточных перепадах температур и атмосферного давления.

Расчетные нагрузки и факторы запаса прочности

Инженерный расчет РВС учитывает совокупность нагрузок, действующих как при штатной эксплуатации, так и при нестандартных сценариях, таких как монтаж или ремонт.

Антикоррозионная защита и ресурс конструкции

Срок службы вертикального резервуара напрямую зависит от выбранной системы защиты металла. Внутренняя поверхность емкостей для воды или агрессивных химических сред покрывается эпоксидными или полиуретановыми составами, стойкими к конкретному реагенту.

Для резервуаров хранения нефти часто применяется электрохимическая катодная защита днища. Протекторные аноды размещаются в песчаной подушке фундамента под днищем, что предотвращает электрохимическую коррозию металла в наиболее уязвимом месте.

Заключение и переход к практической реализации

Понимание конструктивных особенностей и нормативных требований необходимо для формирования грамотного технического задания. Однако реальный проект требует выполнения поверочных расчетов в специализированном программном комплексе (например, ЛИРА-САПР или SCAD) с учетом конкретного рельефа местности и климатического района строительства.
