Металлические пластины: виды, применение и технология изготовления

Металлическая пластина — это плоская деталь из листового металла заданной формы, толщины и размера. Её используют как самостоятельный элемент, соединительную деталь или часть более сложной конструкции: для передачи нагрузок, крепления оборудования, усиления узлов и монтажа металлоконструкций.

В отличие от обычного листового проката, готовая пластина изготавливается под конкретную задачу. В ней могут быть предусмотрены отверстия, резьба, фаски, вырезы, гибы, приварные элементы и защитное покрытие.

Посмотрите каталог закладных пластин — в нём удобные фильтры по размерам, толщинам и ориентировочным ценам.
👉 Перейти в каталог закладных пластин.

Где применяются металлические пластины

Металлические пластины востребованы в строительстве, производстве, ремонте и монтаже инженерных систем. Конкретная конструкция детали зависит от нагрузки, способа крепления, условий эксплуатации и требований проектной документации.

Основные области применения:

• Строительство и металлоконструкции. Пластины используют в узлах соединения колонн, балок, ферм, ограждений, лестниц и каркасов.

• Монолитное строительство. Закладные пластины размещают в бетоне, чтобы затем закрепить на них металлоконструкции, оборудование или инженерные элементы.

• Машиностроение. Детали применяют как опоры, основания, переходники, кронштейны и элементы крепления станков.

• Промышленное оборудование. Пластины используют при монтаже трубопроводов, конвейеров, вентиляции, насосов и технологических линий.

• Ремонт и усиление конструкций. Накладки и усиливающие элементы помогают восстановить или повысить жёсткость отдельных узлов.

• Инфраструктурные объекты. Детали могут применяться в ограждениях, переходах, опорных системах и других металлических сооружениях.

Какие бывают металлические пластины

Пластины различаются по форме, назначению, материалу и способу обработки. Одна и та же деталь может одновременно быть, например, опорной, прямоугольной, с отверстиями и антикоррозионным покрытием.

По назначению

• Закладные пластины — монтируются в бетон или соединяются с арматурой и служат основой для последующего крепления конструкций.

• Опорные пластины — распределяют нагрузку от стойки, колонны или оборудования на основание.

• Соединительные пластины — применяются для стыковки элементов металлоконструкций болтами или сваркой.

• Усиливающие накладки — повышают жёсткость и несущую способность отдельных участков конструкции.

• Монтажные пластины — используются для крепления оборудования, трубопроводов, ограждений и инженерных систем.

• Фланцевые и переходные пластины — помогают соединять элементы с разной геометрией или способом монтажа.

По форме

Наиболее распространены прямоугольные и квадратные пластины. Однако под задачу также изготавливают круглые, треугольные, трапециевидные, Г-образные и фигурные детали с пазами, радиусами, вырезами и отверстиями.

Форма определяется не только удобством монтажа. Она влияет на распределение нагрузки, расположение крепежа, расход материала и возможность установить деталь в конкретном узле.

Из каких материалов изготавливают пластины

Для производства используют углеродистые, низколегированные, нержавеющие и другие марки стали. Материал выбирают по проекту с учётом расчётных нагрузок, свариваемости, температуры, влажности и воздействия агрессивной среды.

Толщина пластины также выбирается индивидуально. Она зависит от нагрузки, площади опирания, способа крепления, количества отверстий и требований к жёсткости детали.

Как изготавливают металлические пластины

Производство начинается не с резки металла, а с анализа технического задания. Для качественного результата необходимо заранее определить размеры, материал, допуски, количество деталей, способ монтажа и необходимые операции.

1. Подготовка технического задания

Заказчик передаёт чертёж, спецификацию или эскиз с основными параметрами. В документе желательно указать:

• длину, ширину и толщину;

• марку металла;

• количество изделий;

• расположение и диаметр отверстий;

• требования к резьбе, фаскам, гибке или сварке;

• вид защитного покрытия;

• допустимые отклонения размеров.

2. Подбор материала и технологии

На этом этапе выбирают листовой металл и способ обработки. Для простых прямолинейных деталей может подойти гильотинная резка. Для фигурного контура, отверстий и пазов обычно применяют резку на оборудовании с ЧПУ. Толстый металл и особенности проекта также влияют на выбор технологии.

3. Раскрой и резка заготовки

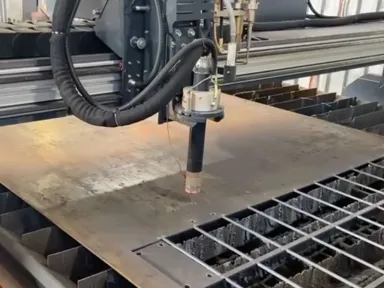

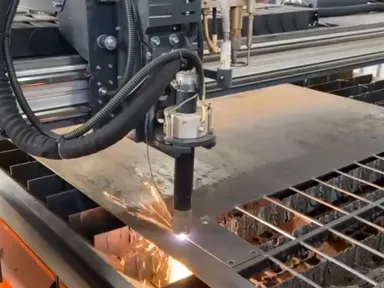

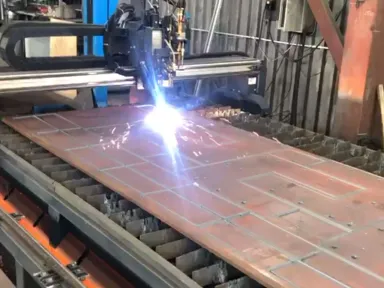

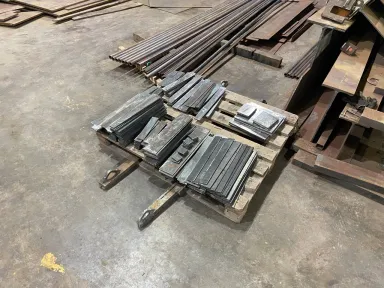

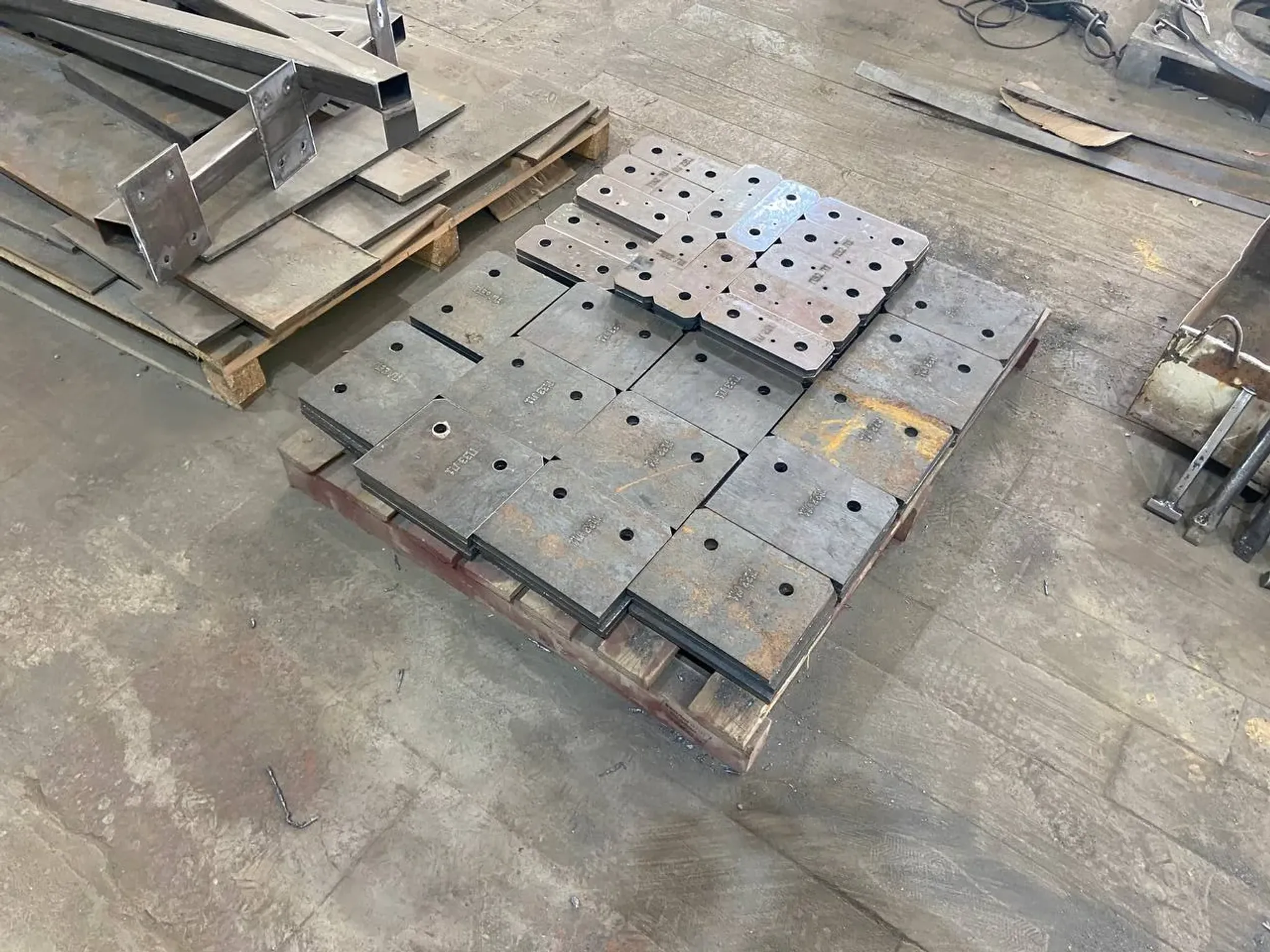

Из листа вырезают деталь нужной формы. В зависимости от задачи применяют лазерную, плазменную или механическую резку. Важные параметры этого этапа — точность контура, качество кромки и минимизация деформаций.

4. Дополнительная обработка

После раскроя, если это предусмотрено чертежом, выполняют:

• сверление и рассверливание отверстий;

• нарезание резьбы;

• зенкование и снятие фасок;

• гибку;

• фрезерование пазов и кромок;

• приварку анкеров, шпилек, рёбер жёсткости или других элементов;

• зачистку заусенцев.

5. Контроль качества

Готовую деталь проверяют на соответствие чертежу: контролируют габариты, толщину, положение отверстий, качество кромок и сварных соединений. Для ответственных изделий требования к контролю и сопроводительным документам определяются проектом или договором.

6. Защита поверхности и отгрузка

Если пластина будет работать во влажной среде или на улице, может потребоваться защита от коррозии: грунтование, окрашивание, оцинкование или другой предусмотренный проектом вариант. После этого изделия маркируют, упаковывают и подготавливают к доставке.

Что важно учесть при заказе

Чтобы пластина подошла к месту монтажа без доработок, недостаточно указать только её длину, ширину и толщину. Особенно важны координаты отверстий, тип крепежа, необходимость сварки, требования к поверхности и условия эксплуатации.

Перед запуском в производство проверьте:

• соответствует ли материал проектной документации;

• указаны ли все размеры и допуски;

• определён ли способ крепления — сварка, болты, анкеры или комбинированный вариант;

• предусмотрена ли защита от коррозии;

• требуется ли маркировка деталей для монтажа;

• достаточно ли данных для расчёта партии и сроков.

Нужна пластина по чертежу, эскизу или техническому заданию?
Подробнее об изготовлении металлических пластин на заказ.

Частые вопросы

Чем металлическая пластина отличается от листового металла?

Листовой металл — это исходный прокат. Металлическая пластина — готовая деталь с заданной геометрией, размерами и, при необходимости, отверстиями, резьбой, фасками или покрытием.

Можно ли изготовить пластину нестандартной формы?

Да, если форма и размеры указаны в чертеже или эскизе. Для фигурных деталей обычно требуется файл с контуром или подробная конструкторская документация.

Какие данные нужны для расчёта заказа?

Минимально нужны размеры, толщина, материал, количество и информация об отверстиях. Для сложных деталей также понадобятся допуски, требования к обработке, сварке и покрытию.

Что выбрать: пластину с отверстиями или без них?

Это зависит от способа монтажа. Для болтового соединения требуются отверстия с заданными координатами и диаметрами; для сварного соединения они могут не понадобиться.

Нужна ли антикоррозионная защита?

Да, если изделие будет эксплуатироваться на улице, во влажной среде или контактировать с веществами, вызывающими коррозию. Конкретный вид покрытия выбирают по условиям объекта.

Можно ли изготовить закладную пластину с анкерами?

Да, если конструкция предусмотрена проектом. В таком случае важны тип анкеров, их длина, расположение и требования к сварному соединению.
