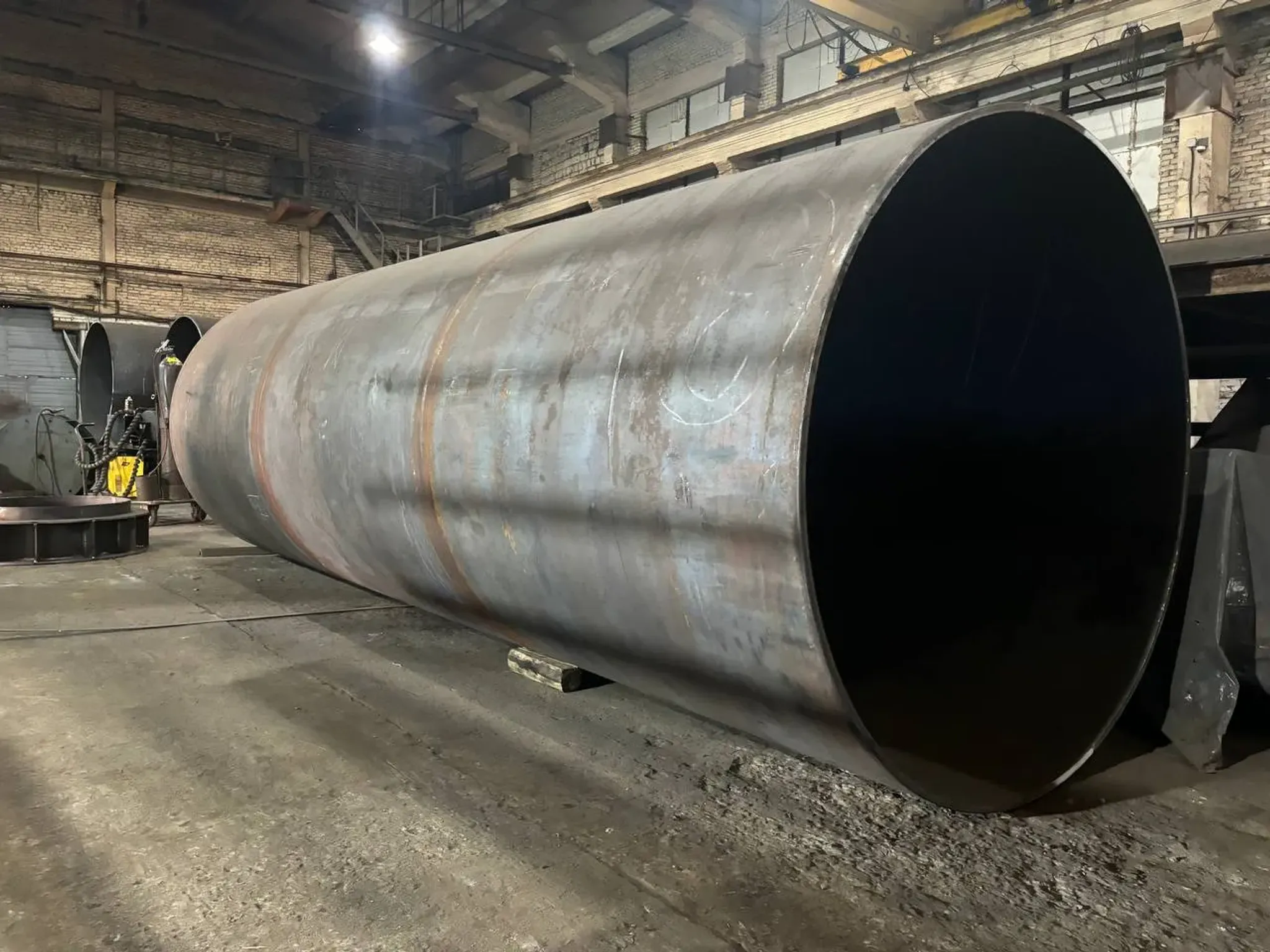

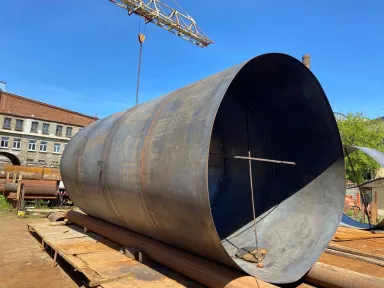

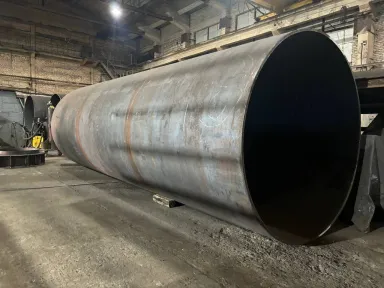

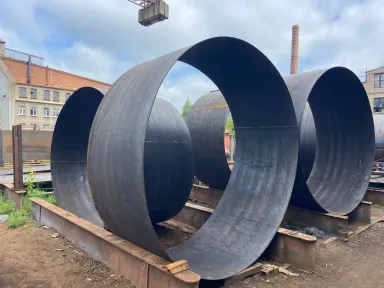

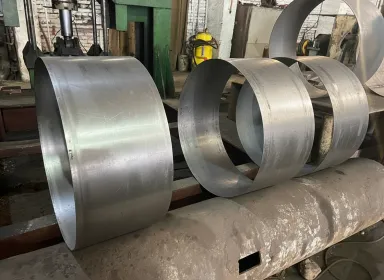

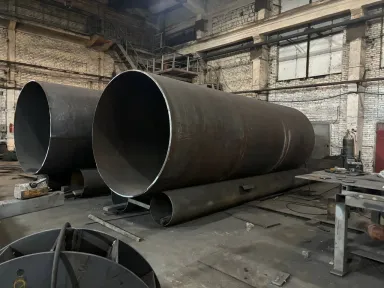

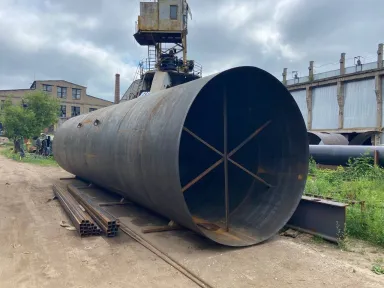

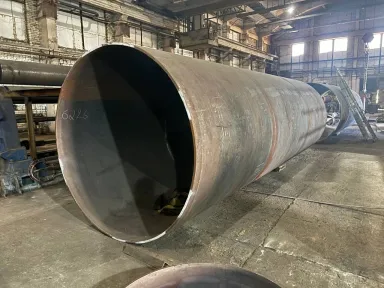

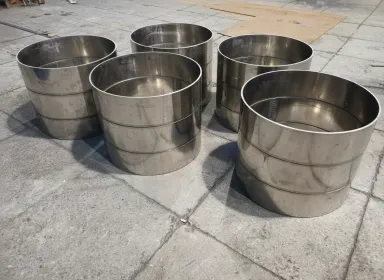

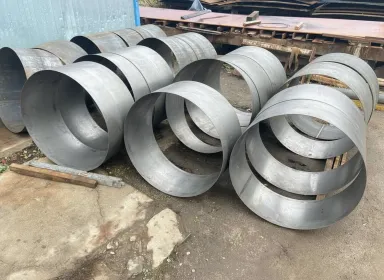

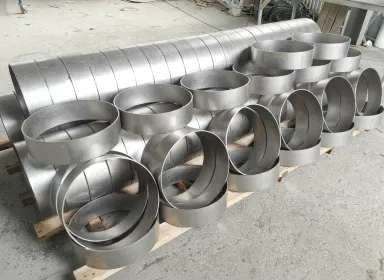

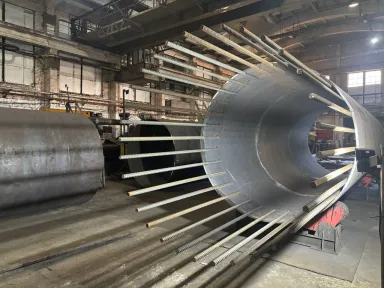

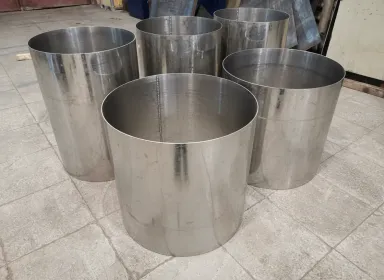

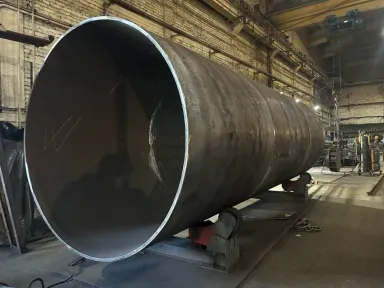

Обечайка - это цилиндрический, конический или переходной элемент, изготовленный из листового металла методом вальцовки (гибки) и сварки. Простыми словами, это «пояс» или «короткая труба», которая формирует корпус резервуара, ёмкости, аппарата или трубопровода.
Обечайки - основа стенок вертикальных и горизонтальных резервуаров, котлов, колонн, реакторов, сепараторов, фильтров. От их качества зависят:
прочность оборудования (способность выдерживать внутреннее и внешнее давление);
герметичность (исключение утечек жидкостей и газов);
долговечность (сопротивление коррозии, циклическим нагрузкам);
безопасность персонала и окружающей среды.
💡 Именно обечайки воспринимают основную нагрузку от веса продукта, давления, ветра, снега и технологических вибраций. Поэтому их проектирование и изготовление регламентируются строгими стандартами (ГОСТ, ASME, EN).
Функция | Как реализуется |
|---|---|
Обеспечение жёсткости и формы | Обечайка удерживает цилиндрическую или коническую геометрию, предотвращая овализацию и «хлопуны» |
Восприятие внутреннего давления | Стенка работает на растяжение (кольцевые и продольные напряжения) – расчёт по ГОСТ 34233 |
Передача нагрузок на днища и крышки | Обечайка служит соединительным звеном между элементами корпуса |
Создание герметичного объёма | Качественные сварные швы и точная геометрия исключают течи |
Защита от внешних воздействий | В двустенных конструкциях наружная обечайка выполняет роль барьера и позволяет разместить теплоизоляцию |
Вертикальные резервуары (РВС, РГС): обечайки называются поясами; высота резервуара набирается из нескольких поясов, устанавливаемых друг на друга.
Горизонтальные резервуары и цистерны: обечайка – единый цилиндр с двумя днищами.
Двустенные резервуары: внутренняя обечайка + наружная (между ними – контрольная полость, теплоизоляция или обогрев).
Колонны, реакторы, теплообменники: обечайки могут иметь штуцеры, люки, внутренние устройства; часто комбинируют цилиндрические и конические переходы.
Тип обечайки | Описание | Применение |
|---|---|---|
Цилиндрическая | Постоянный диаметр по всей длине | Основные стенки резервуаров, аппаратов, баков |
Коническая | Плавно изменяющийся диаметр | Переходы между разными диаметрами, днища, воронки, патрубки |
Ступенчатая | Состоит из цилиндров разного диаметра | Технологические аппараты с изменением сечения |
Составная (секционная) | Собирается из нескольких сегментов (листов) | Крупногабаритные резервуары (диаметр >3 м) для удешевления транспорта |
Выбор материала определяется:
рабочим давлением и температурой;
агрессивностью среды;
требованием к коррозионной стойкости;
климатическими условиями площадки.
Группа стали | Марки (примеры) | Характеристики | Типичное применение |
|---|---|---|---|
Углеродистые обыкновенного качества | Ст3сп, Ст3пс | Низкая стоимость, ограниченная коррозионная стойкость | Резервуары для воды, неагрессивных жидкостей (без давления) |
Конструкционные качественные | 20, 20К, 09Г2С, 16ГС | Хорошая свариваемость, прочность, работает до -40°C | Нефтепродукты, газ, вода, пар – большинство резервуаров и аппаратов |
Низколегированные (повышенной прочности) | 09Г2С-12, 14ХГС | Высокий предел текучести, снижение массы конструкции | Крупные резервуары высокого давления, сложные климатические условия |
Нержавеющие (аустенитные) | 12Х18Н10Т, 08Х18Н10, AISI 304/316 | Стойкость к кислотам, щелочам, окислению | Химическая, пищевая, фармацевтическая промышленность |
Специальные сплавы | 06ХН28МДТ, титан, медь | Стойкость в особо агрессивных средах (серная кислота, морская вода) | Химическое и нефтехимическое оборудование |
Толщина стенки обечайки рассчитывается по ГОСТ 34233.2-2017 (сосуды и аппараты) или ГОСТ Р 52857.2-2007. Основные факторы:
расчётное давление (внутреннее или наружное);
диаметр обечайки;
допускаемое напряжение материала при рабочей температуре;
прибавка на коррозию (обычно 1–3 мм);
минусовой допуск на лист.
Для практиков: минимальная толщина для резервуаров низкого давления - 4–5 мм, для сосудов под давлением до 1,6 МПа - 6–12 мм, для высоконапорных аппаратов - до 50+ мм.
Типовой маршрут производства обечайки (на заводе или в цехе):
Раскрой листа (гильотинные ножницы, плазменная/лазерная резка) – вырезается заготовка прямоугольной или трапециевидной формы.
Вальцовка (гибка) – на листогибочных вальцах лист сворачивается в цилиндр (или конус). Важен правильный выбор направления прокатки (поперёк или вдоль волокон).
Сварка продольного шва – автоматическая или ручная дуговая сварка под флюсом (или в среде защитных газов). Обязателен подвар корня.
Калибровка и правка – обечайка проходит через правильные вальцы для достижения точной геометрии (овальность ≤ 0,5% от диаметра).
Контроль качества – визуальный, измерительный, радиографический или ультразвуковой контроль сварных швов.
Механическая обработка – при необходимости торцовка (для точной высоты), фаска под сварку с днищем или соседней обечайкой.
Антикоррозионная обработка – грунтовка, окраска, или нанесение специальных покрытий.
Для диаметров более 2500 мм обечайки часто делают секционными (из 2–4 сегментов) с двумя или более продольными швами – это упрощает транспорт и монтаж на стройплощадке.
Отрасль | Типовое оборудование | Особые требования к обечайкам |
|---|---|---|
Нефтегазовая | РВС, РГС, газовые хранилища, сепараторы, буферные ёмкости | Климатическое исполнение до -60°C, антикоррозионное покрытие, контроль каждого шва |
Химическая | Реакторы, колонны, экстракторы, сборники кислот | Нержавеющие стали, титан, плакированные материалы; гладкая внутренняя поверхность |
Пищевая и фармацевтика | Бродильные чаны, ёмкости для молока, вина, жиров | Нержавейка AISI 304/316, полировка внутренней поверхности (Ra ≤ 0,8 мкм), сварка с поддувом инертного газа |
Энергетика | Баки питательной воды, теплообменники, деаэраторы, котлы | Толстостенные обечайки из легированных сталей (12Х1МФ, 10Х2М1А) для высокой температуры |
Водоснабжение и коммунальное хозяйство | Резервуары чистой воды, пожарные ёмкости, отстойники | Углеродистая сталь с покрытием; допускается бóльшая овальность |
Машиностроение и трубопроводы | Кожухи, переходы, патрубки, трубы большого диаметра | Высокая точность геометрии для сопряжения с фланцами и муфтами |
Тип обечайки | Форма | Характеристика | Где применяется |
|---|---|---|---|
Цилиндрическая цельновальцованная | Труба из одного листа без продольного шва? (нет, с одним швом) | Высокая точность, минимум сварки, до 3 м длины | Аппараты малого и среднего диаметра (до 2,5 м) |
Цилиндрическая секционная | 2–4 сегмента с продольными швами | Экономичный для больших диаметров (>2,5 м) | РВС, крупные горизонтальные ёмкости |
Коническая | Усечённый конус | Обеспечивает плавный переход, требует точной развёртки | Переходы между разными диаметрами, днища бункеров |
Поясная (кольцевая) | Часть многоэтажной стенки | Каждый пояс – отдельная обечайка с двумя горизонтальными швами | Вертикальные резервуары (от 5 до 20+ поясов) |
Двустенная | Внутренняя + наружная (концентрично) | Зазор 50–200 мм для контроля, изоляции, обогрева | Резервуары для СПГ, криогенных жидкостей, токсичных продуктов |
Для обеспечения безопасности и долговечности оборудования каждая обечайка должна пройти следующие виды контроля (согласно требованиям ПБ 03-576-03, ГОСТ 34347, или заказных спецификаций):
Вид контроля | Методы | Что выявляется |
|---|---|---|
Входной контроль материала | Анализ сертификата, ультразвуковая толщинометрия, искровой спектрометр | Несоответствие марке стали, дефекты проката (расслоения) |
Контроль геометрии | Шаблоны, измерительные рулетки, оптические приборы | Овальность, отступление от цилиндричности, перпендикулярность торцов |
Контроль сварных соединений | Визуальный и измерительный (ВИК), радиография (РГК), ультразвук (УЗК), капиллярный (ПВК) | Трещины, поры, непровары, подрезы, смещение кромок |
Испытания (по требованию) | Гидравлическое (водой) или пневматическое | Прочность и герметичность готового изделия (1,25–1,5 × рабочее давление) |
Антикоррозионное покрытие | Адгезиметрия, искровой дефектоскоп (на сплошность) | Пропуски, включения, толщина слоя |
⚠️ Важно для закупщика: требуйте паспорт на каждую обечайку с указанием марки стали, результатов сварки и неразрушающего контроля. Без этого документы на эксплуатацию сосуда под давлением не регистрируются в Ростехнадзоре.
Если вам нужны обечайки для резервуаров, аппаратов, котлов или трубопроводов - закажите их изготовление у нас. Мы производим обечайки по чертежам заказчика, с полным циклом контроля и сертификацией.
Параметр | Значение |
|---|---|
Диаметр обечаек | от 480 до 3200 мм (больше - секционным способом) |
Толщина стенки | от 3 до 22 мм |
Длина (высота) обечайки | до 6 метров (цельновальцованная), до 12 метров – сваркой поясов |
Материалы | углеродистые (Ст3, 09Г2С, 16ГС), нержавеющие (12Х18Н10Т, AISI 304/316), легированные (15Х5М, 12Х1МФ) |
Форма | цилиндрические, конические, переходные (эксцентрические, концентрические) |
Сварные швы | продольные и кольцевые – автоматическая сварка под флюсом, аргонодуговая с присадочным прутком |
Контроль | 100% визуальный, УЗК толщины, радиография продольных швов (или УЗК), гидроиспытания (по требованию) |
Сертификация | паспорт, протоколы НК, аттестация НАКС, соответствие ГОСТ 34233, ТР ТС 032/2013 (о безопасности оборудования под давлением) |
✅ Индивидуальный подход – изготавливаем по вашим чертежам или разрабатываем конструкторскую документацию.
✅ Собственное производство – вальцы до 3 метров, листогибочный пресс, сварочные роботы, цех неразрушающего контроля.
✅ Сжатые сроки – от 5 рабочих дней на партию до 50 штук.
✅ Конкурентоспособные цены – без наценок посредников, за счёт прямых поставок металлопроката.
✅ Доставка по всей России – автомобильным, ж/д или водным транспортом. Сопровождение шеф-монтажом (при необходимости).
Для расчёта стоимости и сроков отправьте нам:
Чертеж (или эскиз) с указанием диаметра, высоты, толщины, материала.
Требования к контролю и сертификации.
Желаемый объём партии (штук).
Мы подготовим коммерческое предложение в течение 24 часов.
📞 Контакты:
E-mail: info@investsteel.ru
Телефон: +7 (495) 188-80-44
Звоните или пишите - наши инженеры проконсультируют по выбору стали, толщины и типа обечайки для вашей задачи.
Обечайка - это не просто «труба». Это ответственный конструктивный элемент, от точности изготовления и качества сварки которого зависит жизнь и безопасность производства. При заказе обечаек нельзя экономить на материале, контроле и документации.
Доверяйте изготовление профессионалам. Мы гарантируем высокое качество, соблюдение стандартов и точное соответствие вашему проекту.
🎯 Закажите обечайки у нас - и получите надежную основу для вашего резервуарного или аппаратного оборудования.
