Проектирование Группы объектов СПГ

Объекты по производству, хранению и регазификации сжиженного природного газа (СПГ) — одни из самых сложных с точки зрения проектирования металлоконструкций.

Криогенные температуры (до -162°C), высокая сейсмическая активность во многих регионах размещения, агрессивная морская среда (для терминалов), взрывопожароопасность — всё это предъявляет особые требования к стальным конструкциям, узлам соединений и защитным покрытиям.

Ключевые инженерные аспекты проектирования металлоконструкций для объектов СПГ: от выбора хладостойких сталей до расчёта динамических нагрузок на технологические эстакады и опоры криогенных ёмкостей. Материал основан на требованиях СП 16.13330, СП 20.13330, СП 14.13330, а также отраслевых нормативах для нефтегазовых объектов.

Специфика объектов СПГ: что нужно учитывать при проектировании

Группа объектов СПГ включает:

• Технологические модули сжижения — каркасы, платформы, эстакады для размещения криогенного оборудования.

• Резервуары хранения СПГ — криогенные ёмкости и их опорные конструкции.

• Эстакады и трубопроводные опоры — для транспортировки газа и хладагентов.

• Автономные энергокомплексы (АЭК) — модульные здания и рамы для газопоршневых установок.

• Причальные сооружения — для морских терминалов отгрузки СПГ.

Каждый из этих объектов сталкивается с уникальным набором нагрузок и условий эксплуатации.

Ключевые вызовы при проектировании металлоконструкций для СПГ

1. Криогенные температуры и хладноломкость

Температура жидкого СПГ составляет -160…-162°C. Это означает, что металлоконструкции, контактирующие с продуктом (опоры криогенных ёмкостей, обвязка трубопроводов, каркасы в зоне возможного пролива), должны сохранять вязкость при таких температурах.

Решение:

• Применение хладостойких низколегированных сталей марок 09Г2С, 10Г2С1, 15ХСНД по ГОСТ 19281 для конструкций, работающих при температурах ниже -40°C.

• Для элементов, непосредственно контактирующих с криогенной средой (до -162°C), используются аустенитные нержавеющие стали (например, 12Х18Н10Т, AISI 304/316) или специальные криогенные стали (например, 9% Ni steel).

• Сварные соединения в зонах криогенных температур требуют особого контроля — обязательный неразрушающий контроль (ультразвук, радиография) и применение специальных сварочных материалов, обеспечивающих ударную вязкость не ниже 34 Дж/см² при температуре эксплуатации.

2. Сейсмические нагрузки

Многие объекты СПГ строятся в сейсмоопасных регионах (Камчатка, Сахалин, Курилы, Дальний Восток). Резервуары с криогенной жидкостью — это источники повышенной опасности, и их опорные конструкции должны выдерживать землетрясения интенсивностью до 9 баллов без потери герметичности и несущей способности.

Решение:

• Расчёт выполняется по спектральному методу согласно СП 14.13330 с учётом сейсмичности района и типа грунта.

• Для опор криогенных ёмкостей применяются сейсмоизолирующие системы (резинометаллические опоры, маятниковые изоляторы), снижающие передаваемые на резервуар ускорения.

• Технологические эстакады проектируются с гибкими связями и компенсаторами, чтобы избежать резонансных явлений.

• Обязательно моделирование динамических нагрузок — пульсация ветра, сейсмика, вибрации от работающего оборудования.

3. Антикоррозионная защита в агрессивных средах

Объекты СПГ часто располагаются в прибрежных зонах (морские терминалы) или в районах с высокой влажностью. Морская соль, сероводород (в попутном газе) и химические реагенты ускоряют коррозию в разы.

Решение:

• Для морских зон — комбинированные системы защиты: горячее цинкование или алюминиевое напыление + эпоксидное или полиуретановое покрытие (общая толщина 300–400 мкм).

• Для зон с возможным проливом криогенных жидкостей — покрытия, сохраняющие адгезию при циклических перепадах температур (от -162°C до +40°C).

• Обязательное проектирование дренажных систем для отвода конденсата и исключения застойных зон.

4. Высокие статические и динамические нагрузки

Технологическое оборудование модулей сжижения имеет значительный вес. Кроме того, работа компрессоров и турбин создаёт вибрационные нагрузки, которые передаются на несущие конструкции.

Решение:

• Расчёт усталостной прочности для элементов, подверженных циклическим нагрузкам (опоры компрессоров, трубопроводные эстакады).

• Применение высокопрочных сталей (С390, С440) для снижения собственного веса конструкций при сохранении несущей способности.

• Проектирование виброизолирующих опор для оборудования с высокой динамической нагрузкой.

5. Взрывопожароопасность

Объекты СПГ относятся к категории взрывопожароопасных. Металлоконструкции должны не только выдерживать нагрузки, но и обеспечивать безопасность персонала и оборудования в случае аварийных ситуаций.

Решение:

• Проектирование противовзрывных стен и огнезащитных покрытий для ответственных конструкций.

• Расчёт конструкций на особые сочетания нагрузок (аварийные сбросы давления, взрывные воздействия) согласно СП 20.13330.

• Использование огнезащитных красок и вспучивающихся покрытий для увеличения предела огнестойкости.

Нормативная база для проектирования объектов СПГ

Как мы проектируем металлоконструкции для объектов СПГ

1. Сбор исходных данных — определяем климатические параметры, сейсмичность, агрессивность среды, категорию взрывопожароопасности.

2. Выбор конструктивной схемы — разрабатываем каркас модулей, эстакад, опорных конструкций с учётом технологических требований.

3. Расчёт нагрузок — выполняем статические, динамические, сейсмические и температурные расчёты в Лира-САПР, SCAD, ANSYS.

4. Выбор материалов — подбираем марки стали для каждого элемента с учётом температурных условий и агрессивности среды.

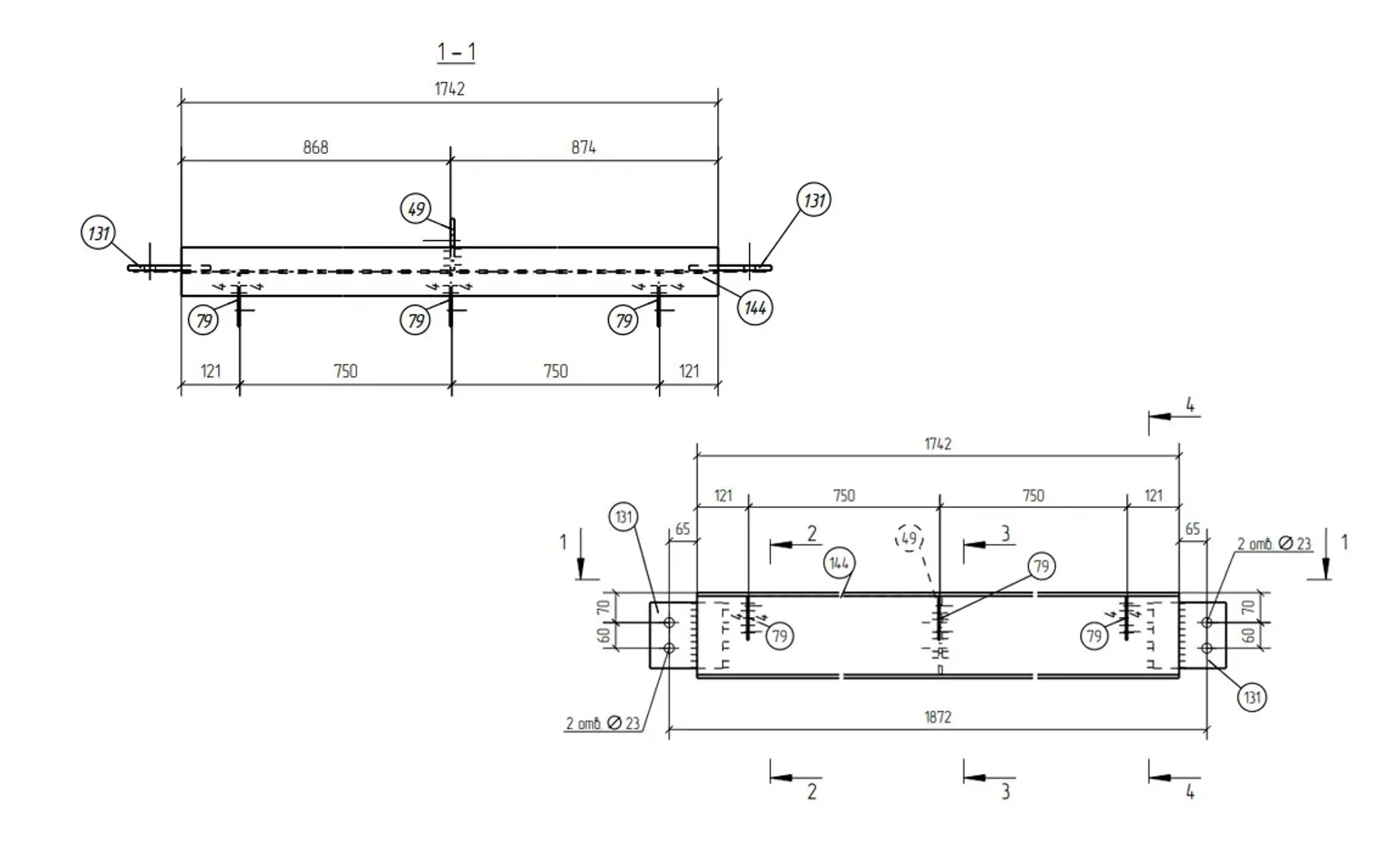

5. Разработка КМД — детализируем чертежи: узлы сопряжений, типы сварных швов, спецификации крепежа и защитных покрытий.

6. Согласование и экспертиза — передаём документацию на утверждение и прохождение экспертизы промышленной безопасности.

Наши услуги для ваших проектов

Проектирование объектов СПГ — это всегда комплексная задача, требующая глубокой экспертизы.

👉 Если вам нужна деталировочная документация для производства — переходите на страницу «Проектирование КМД металлоконструкций».

👉 А если проект уже готов и требуется качественное изготовление — мы произведём металлоконструкции на собственном заводе с учётом всех требований для объектов СПГ. Подробнее об изготовлении →

Часто задаваемые вопросы

Какая сталь подходит для опор криогенных ёмкостей при температуре -162°C?
Для непосредственного контакта с криогенной средой применяются аустенитные нержавеющие стали (12Х18Н10Т, AISI 304L) или специальные 9% никелевые стали. Для опорных конструкций, не контактирующих с продуктом, но работающих в зоне возможного пролива, используются хладостойкие стали 09Г2С, 10Г2С1.

Нужно ли делать сейсмический расчёт для объектов СПГ на Сахалине?
Да, обязательно. Сахалин и Курильские острова относятся к сейсмоопасным районам с интенсивностью 7–9 баллов. Расчёт выполняется по СП 14.13330 с учётом группы ответственности сооружения (I — повышенная).

Как защитить металлоконструкции морского терминала СПГ от коррозии?
Для зоны переменного смачивания — комбинированное покрытие (металлизация цинком или алюминием + эпоксидное покрытие) толщиной не менее 350 мкм. Для подводных конструкций — катодная защита с протекторами. Для атмосферной зоны — полиуретановые или полисилоксановые покрытия с УФ-стабилизаторами.

Какой срок службы у металлоконструкций объектов СПГ?
При правильном проектировании, выборе материалов и соблюдении регламента обслуживания — не менее 20–25 лет. Для особо ответственных элементов (опоры резервуаров) срок службы может достигать 30–40 лет.

Учитываете ли вы динамические нагрузки от компрессорного оборудования?
Да. В расчётной модели мы задаём динамические воздействия от работающего оборудования, выполняем расчёт на резонанс и проектируем виброизолирующие опоры для снижения передаваемых на конструкции нагрузок.
