Защита объекта от дронов выигрывается или проигрывается ещё до изготовления первой конструкции - на этапе проектирования. Ошибка, заложенная в техническое задание, тянется через расчёты, экспертизу и монтаж, а её исправление в готовом проекте стоит кратно дороже, чем на старте.
Нормативная база: по каким правилам проектируют антидрон-защиту
До 2024 года противодроновые конструкции проектировались по логике «взрослых» защитных сооружений и по аналогам - единого документа просто не было. Ситуацию изменил СП 542.1325800.2024.
Именно в нём закреплены правила для защитных ограждающих конструкций от летательных устройств: требования к сетчатым заграждениям, куполам, козырькам и экранам, нормирование ячейки, ударных нагрузок и устойчивости каркасов.
Сегодня СП «Защитные ограждающие конструкции от БПЛА» - это фактически ориентир №1 и для проектировщика, и для экспертизы. Проект, выполненный вне его логики, на проверке с высокой вероятностью получает замечания.
Поэтому первый вопрос, который стоит задать потенциальному исполнителю: «Вы проектируете по СП 542?» Примеры проектных решений и реализованных антидрон-конструкций можно посмотреть на странице изготовления защитных ограждающих конструкций.
Этапы проектирования защитных ограждающих конструкций от БПЛА
Проектирование защитных ограждающих конструкций - последовательный процесс, где каждый этап формирует данные для следующего.
Этап 1. Обследование и категорирование объекта. Специалисты выезжают на площадку: фиксируют геометрию защищаемых точек, состояние оснований, подъездные пути, действующие охранные зоны, ограничения по соседним объектам. Определяется категория объекта и его критические элементы - то, попадание в что останавливает производство.
Этап 2. Модель угроз. Формализуется сценарий: тип и скорость БПЛА, высоты и направления подлёта, требуемый уровень защиты каждой точки. Модель угроз утверждает заказчик - этот документ становится основой технического решения.
Этап 3. Концепция защиты. Под каждую критическую точку подбирается тип конструкции: сетчатый купол, козырёк, экран или периметральный барьер. Учитываются технологические ограничения - доступ для обслуживания, работа кранов, вентиляция, освещение.
Этап 4. Инженерные расчёты. Сердце проекта. Считаются ударные нагрузки от БПЛА на расчётной скорости, ветровые и гололёдные воздействия, собственные колебания полотна, фундаменты и узлы крепления. Результат - конструкция, которая выдерживает удар и не рушится сама.

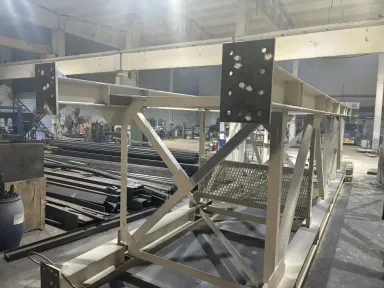

Этап 5. Разработка КМ и КМД. Конструкции детализируются до уровня марок, узлов и спецификаций металла - завод сможет изготовить всё без «творческой интерпретации» монтажников.
Этап 6. Экспертиза и согласования. Проектная документация проверяется на соответствие СП 542 и другим применимым нормам. Если этапы 1-5 выполнены корректно, экспертиза проходит без возвратов на доработку.
Этап 7. Авторский надзор. На монтаже проектант контролирует соответствие фактических работ КМД - узлы, затяжки, анкеровка должны быть ровно такими, как в расчёте.
Исходные данные: что готовит заказчик
Скорость проектирования напрямую зависит от того, насколько быстро заказчик закроет перечень исходных данных. Стандартный чек-лист:
генплан объекта с высотной привязкой (в идеале - в dwg);
ситуационный план: подъезды, соседние объекты, ограничения;
сведения о категории объекта и вхождении в реестр КИИ;
перечень защищаемых элементов с габаритами и массой;
данные о грунтах (если есть отчёты геологии) - для фундаментов;
климатический район площадки: ветровой, снеговой, гололёдный;
действующие технические средства охраны и РЭБ;
ограничения: СЗЗ, охранные зоны, близость инфраструктуры.
Часть данных можно восстановить силами проектанта, но каждое «восстановленное» значение - это запас на неопределённость и, как следствие, удорожание. Чем полнее исходные данные на входе, тем точнее и дешевле решение на выходе.
Сроки проектирования: реалистичные ориентиры
Этап | Ориентировочный срок |
|---|---|
Обследование и аудит объекта | 5-10 дней |
Модель угроз и концепция защиты | 10-15 дней |
Инженерные расчёты | 15-25 дней |
Разработка КМ/КМД | 20-30 дней |
Экспертиза | 1-3 месяца (зависит от формата проверки) |
Итого проектирование защитных ограждающих конструкций от БПЛА занимает 2-3 месяца без учёта экспертизы. Эти сроки работают только при параллельной работе сторон: пока заказчик собирает исходные данные, проектант уже готовит модель угроз.
Именно поэтому выгодно выбирать производителя с собственной проектной группой и типовой конструкторской базой - адаптация готовых узлов под объект занимает вдвое меньше времени, чем разработка с нуля.
Порядок работ и состав документации описаны здесь - проектирование и изготовление ЗОК от БПЛА.
Типичные ошибки на этапе ТЗ
ТЗ пишется без модели угроз - «защитить от дронов» не является заданием, это пожелание. Без сценария атаки нельзя обосновать ни класс конструкции, ни её стоимость;
ЗОК от БПЛА закладываются в проект «по остаточному принципу» - когда здание уже спроектировано, вписать купол над трансформатором стоит в разы дороже;
Игнорируется СП 542 - решения копируются с чужого объекта, и экспертиза возвращает документацию;
Не закладываются фундаменты и основания - сетка есть, каркас есть, а держать удар нечему;
Забыт вопрос обслуживания - конструкция, под которую не может подъехать кран или автовышка, превращается в обузу.
Каждая из этих ошибок исправима на старте и дорога в конце. Поэтому правильная последовательность начинается не с ТЗ, а с аудита.
Аудит объекта - первый шаг перед ТЗ
Аудит - это короткая форма обследования, в рамках которой специалисты оценивают уязвимые точки площадки, примерные типы конструкций, потребность в расчётах и реалистичный бюджет. По результатам заказчик получает обоснованную основу для технического задания: что защищаем, чем защищаем, в какие сроки и за какие деньги.
Проектирование защитных ограждающих конструкций - инженерный процесс с понятными этапами, документами и сроками. Ключевые условия успеха: корректная модель угроз, исходные данные без «дыр», расчёты и документация строго по СП 542.1325800.2024.
Начинать стоит не с ТЗ, а с аудита - он превращает задачу «защитить от дронов» в конкретный, проверяемый и проходящий экспертизу проект.
