Строительная пригодность закладных стальных пластин в монолитном бетоне

Закладные стальные пластины широко применяются в монолитном бетоне для крепления лестниц, инженерных систем, фасадных элементов, оборудования и других конструкций. Надёжное закрепление и правильное соединение с бетоном требуют повышенного внимания на всех этапах – от проектирования до сдачи объекта.

В данной статье обобщён практический опыт в области бетонных работ.

Представленные рекомендации направлены на повышение строительной пригодности закладных деталей – то есть на снижение затрат, обеспечение безопасности на площадке и соблюдение сроков строительства. Вопросы несущей способности пластин и анкеров здесь не рассматриваются.

1. Проектирование

На этапе проектирования необходимо закладывать решения, которые упростят последующее изготовление и монтаж. Ниже приведены основные рекомендации.

1.1. Основные принципы

• Предусматривать возможность смещения закладной пластины в пределах 50 мм в любом направлении для обхода арматурных стержней.

• Назначать габариты пластины с запасом до 150 мм по ширине и высоте – это позволит корректировать её положение при пересечении с арматурой.

• Разрабатывать полную документацию на все закладные детали, включая узлы крепления, особенно в сейсмически опасных районах.

• Заранее согласовывать с проектировщиком порядок ремонта или замены закладных, если они были смещены или повреждены.

• Разрабатывать планы действий при выявлении отклонений от проектных размеров или смещений.

1.2. Конструктивные решения для облегчения монтажа

• Избегать двусторонних приварных элементов – они усложняют устройство опалубки и повышают стоимость. Намного эффективнее приваривать крепёжные детали к закладной пластине уже после укладки бетона.

• Располагать закладные на верхах стен, бордюров и плит так, чтобы они не мешали уплотнению бетона. При необходимости использовать прерывистые (разделённые) закладные.

• Учитывать укорочение плит при преднапряжении – давать чёткие указания подрядчику по смещению закладных.

• Обеспечивать зазор между пластиной и арматурой не менее 25 мм для свободного протекания бетонной смеси.

• Проверять на отсутствие конфликтов между закладными и арматурными стержнями, напрягаемыми элементами, анкерами преднапряжения. Особое внимание – к зонам над анкерными устройствами.

• Стремиться к унификации – разрабатывать минимальное число типов закладных деталей и составлять их спецификацию (ведомость).

• Предусматривать в проекте проведение отдельного совещания по координации закладных (подробнее – в разделе 3).

После завершения проектирования необходимо изготовить закладные пластины — обращайтесь к нам!
Подробнее на странице 👉 изготовления закладных пластин.

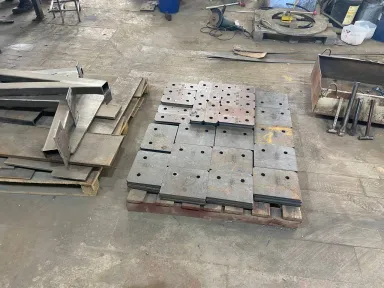

2. Изготовление

Чтобы ускорить и упростить установку закладных на стройплощадке, ещё в производственном цехе необходимо выполнять следующие операции.

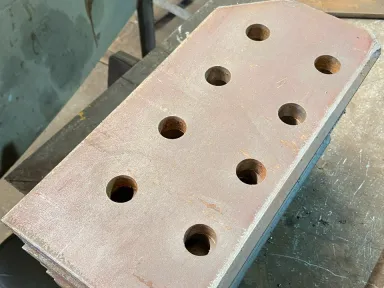

2.1. Отверстия для крепления к опалубке

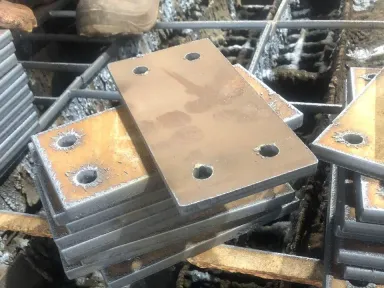

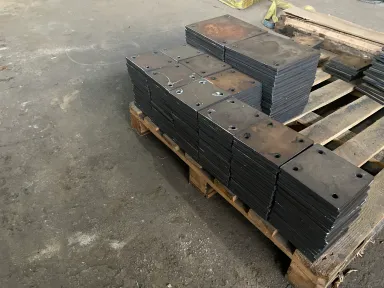

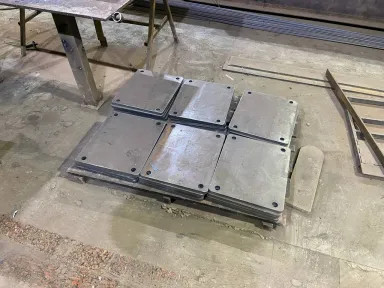

• Все закладные пластины, монтируемые на вертикальную или горизонтальную опалубку, должны иметь монтажные отверстия по углам.

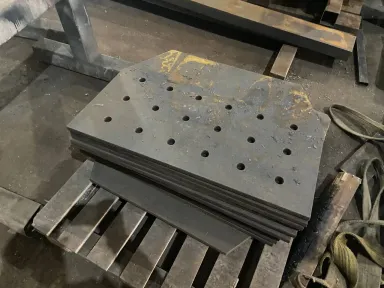

• Для пластин шириной более 600 мм дополнительно сверлятся отверстия с шагом не более 450 мм – это обеспечивает плотное прилегание к щиту опалубки во время вибрации бетона.

• Диаметр отверстий – 4,75 мм (под гвоздь или саморез). Такие отверстия изготавливаются только сверлением (пробивка неприемлема).

2.2. Вентиляционные (смотровые) отверстия

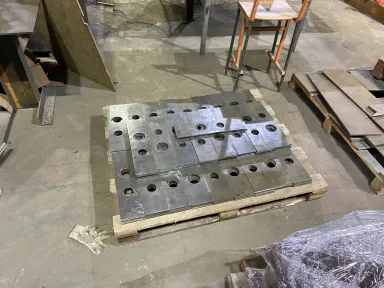

Для закладных пластин, укладываемых в перекрытия (горизонтально), размером более 600×600 мм необходимо дополнительно выполнять одно или несколько отверстий диаметром около 19 мм. Они служат для:

• выхода воздуха из-под пластины при укладке бетона;

• визуального контроля заполнения полости под пластиной (так называемые «смотровые» отверстия).

Такие отверстия можно пробивать, а не сверлить.

3. Координация работ

Закладные детали поставляются разными субподрядчиками, их установка часто пересекается с армированием, устройством опалубки и монтажом стальных конструкций. Поэтому координация – ключевой фактор успеха.

3.1. Сроки и ответственность

• Чертежи закладных должны передаваться на рассмотрение бетонному подрядчику не позднее чем за 2 недели до начала изготовления.

• Сами закладные должны быть доставлены на площадку не менее чем за 2 недели до даты бетонирования.

• Контролирующий подрядчик (генподрядчик или управляющий строительством) обязан отслеживать выполнение этих сроков, особенно при заказе нестандартных изделий (оцинкованных, из нержавеющей стали и т.п.).

3.2. Назначение ответственного лица

У бетонного подрядчика должен быть специально выделенный сотрудник, который:

• ведёт учёт поступления закладных (сверяет с накладными);

• контролирует наличие всех типов и количество;

• проверяет чертежи на предмет конфликтов с арматурой и инженерными системами;

• составляет список закладных для каждой захватки (этажа);

• организует складирование в отведённом месте с защитой от влаги и загрязнений.

3.3. Хранение и приёмка

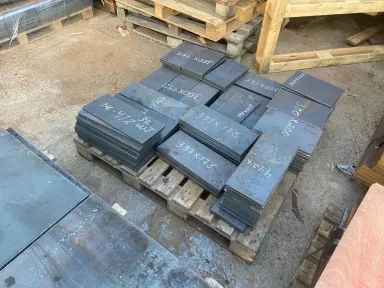

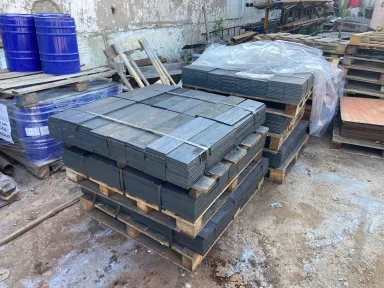

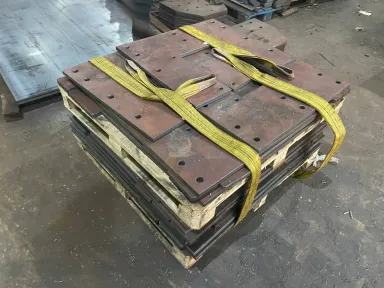

• Закладные хранятся на поддонах или в ящиках, с чёткой маркировкой.

• При обнаружении деформаций (изгиб, перекос) поставщик уведомляется с фотофиксацией. Небольшие искривления можно устранить при установке, но значительные дефекты требуют замены.

3.4. Решение проблем на месте

Если закладную невозможно установить из-за столкновения с арматурой или напрягаемыми элементами, подрядчик обязан немедленно обратиться к проектировщику и получить разрешение на изменение (например, на изгиб приварных шпилек). Допустимый угол изгиба и методика контроля должны быть оговорены заранее.

4. Строительный процесс

Устройство закладных включает несколько последовательных этапов.

4.1. Опалубочные работы

• Чертежи опалубки сверяются с расположением закладных; при необходимости изменяется раскладка элементов опалубки.

• Следует избегать повреждения панелей опалубки при креплении закладных (особенно на металлических или алюминиевых щитах).

4.2. Геодезическая разметка

Разметку выполняют опытные специалисты, соблюдая правила:

• размеры берутся от верха плиты, а не от абсолютных отметок;

• контрольные линии привязываются к основным осям здания (колонным сеткам);

• выполняется повторная проверка каждого размера перед переносом в натуру;

• на каждом втором этаже выполняется поверка от базового репера.

4.3. Установка закладных

• Сначала на соседних арматурных стержнях отмечают положение пластины (белой краской).

• Затем пластину свободно привязывают вязальной проволокой к арматуре через монтажные отверстия.

• После установки опалубки стяжки затягиваются, чтобы прижать пластину вплотную к щиту – это предотвращает попадание цементного молока под пластину.

• В углах стен и колонн при необходимости снимают фаску, чтобы край пластины был заподлицо с поверхностью бетона.

4.4. Укладка бетонной смеси

• Все закладные должны быть установлены до начала бетонирования.

• В процессе укладки запрещается наступать на пластины или смещать их.

• Бетон подаётся в одном направлении; вибраторщик контролирует заполнение под пластиной (через смотровое отверстие).

• Особое внимание – уплотнению смеси вокруг закладных.

4.5. Действия после распалубки

• Сразу после снятия опалубки поверхности пластин очищаются от вытекшего цементного молока.

• Производится контрольная съёмка положения ответственных закладных; результаты фиксируются в исполнительной документации.

• При выявлении отклонений проектировщик уведомляется незамедлительно, принимаются меры по корректировке процесса для последующих захваток.

5. Особые случаи

5.1. Деформационные швы

Закладные, образующие швы (например, для установки компенсаторов), должны:

• быть строго вертикальными и без перекосов;

• надёжно фиксироваться к арматуре;

• не смещаться при укладке (запрещено наступать на них);

• проверяться после распалубки на соосность и плоскостность.

Длинные швы могут собираться из нескольких коротких пластин, соединённых между собой прихватками после выверки – такое решение согласовывается на совещании по координации.

5.2. Закладные в плитах по грунту

Для тяжёлых элементов (дренажные лотки, тумбы, опорные пластины) допустимо предварительное бетонирование за сутки до основной укладки – это гарантирует их неподвижность. Данный способ также должен быть одобрен проектировщиком.

6. Допуски при установке

Согласно общепринятой строительной практике, закладные детали устанавливаются со следующими предельными отклонениями:

Если последующие специалисты (по навесным фасадам, лифтам, лестницам) требуют более жёстких допусков, это должно быть зафиксировано в проекте и согласовано с бетонным подрядчиком. В противном случае дополнительные требования могут стать основанием для изменения стоимости работ.

Заключение

Успешное устройство закладных стальных пластин в монолитном бетоне достигается за счёт:

• продуманного проектирования (учёт смещений, запасов габаритов, зазоров для бетона);

• качественного изготовления (монтажные и вентиляционные отверстия);

• чёткой координации между проектировщиками, поставщиками и подрядчиками;

• тщательной установки (разметка, крепление, контроль при бетонировании);

• своевременного контроля после распалубки.

Соблюдение этих рекомендаций позволяет избежать переделок, сократить сроки и снизить общую стоимость строительства.
