Закладные детали - это металлические элементы, которые устанавливаются в железобетонные конструкции до или в процессе бетонирования, чтобы затем соединять между собой ЖБИ, крепить металлоконструкции, лестницы, ограждения, фасадные и другие элементы.

На практике заказчики чаще всего сталкиваются с вопросами: чем отличаются МН и ЗД, какие бывают серии, что означает исполнение 1, 2, 3 и почему для заказа недостаточно назвать только “закладную деталь” без полной марки.

Подобрать и заказать закладные детали можно в каталоге.
Заказ также можно оформить по телефону +7 (495) 188-80-44 или по почте info@investsteel.ru.

Что такое закладные детали

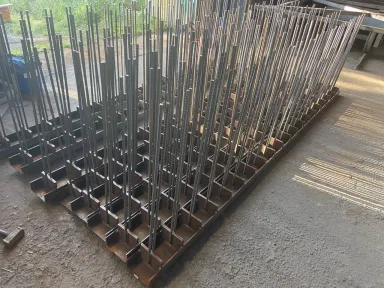

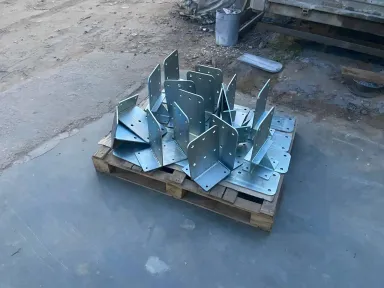

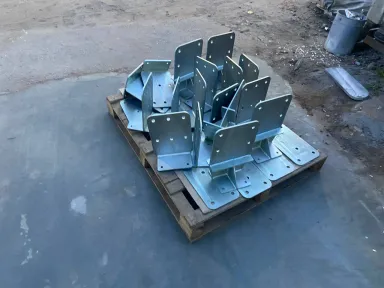

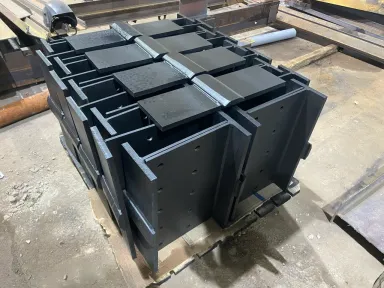

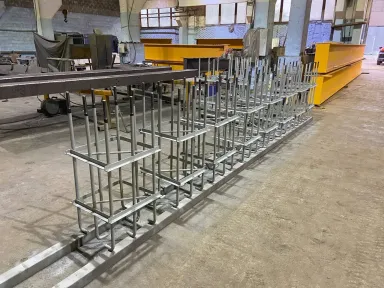

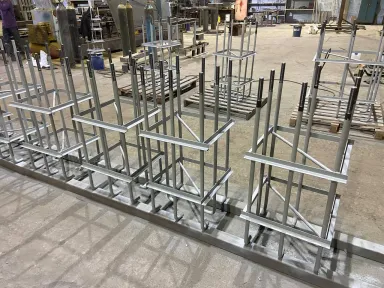

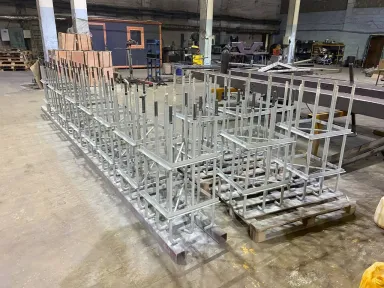

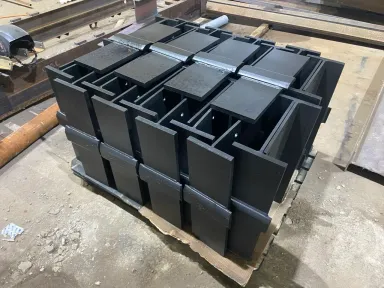

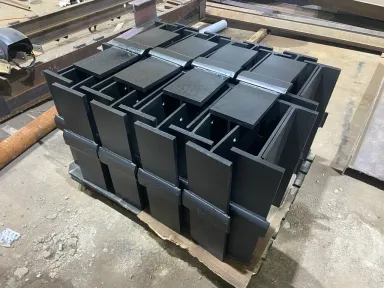

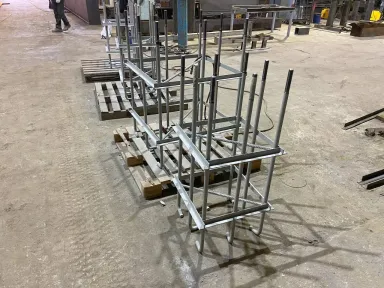

Закладная деталь обычно состоит из рабочей пластины, уголка, швеллера или другого стального элемента, к которому приварены анкерные стержни - прямые или гнутые.
После бетонирования анкерная часть работает внутри железобетона, а открытая часть детали остаётся доступной для сварки или крепления присоединяемых конструкций.

Такие изделия применяются при монтаже колонн, балок, лестничных маршей, ограждений, навесных элементов, технологического оборудования и других узлов, где нужно надёжное соединение железобетона с металлом.
Поэтому закладная деталь - это не просто металлическая пластина, а конструктивный узел, который подбирается под конкретную схему нагрузки и геометрию элемента.

Какие бывают закладные детали

Закладные детали классифицируют сразу по нескольким признакам, и именно из-за этого в каталогах встречается много обозначений, которые на первый взгляд кажутся разрозненными.

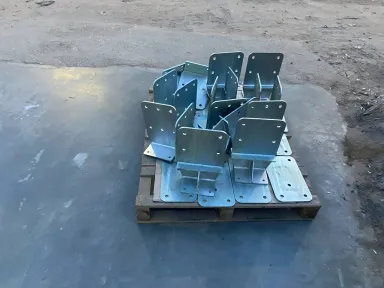

По конструкции

• Открытые закладные детали - с одной рабочей открытой поверхностью для последующего присоединения элемента.

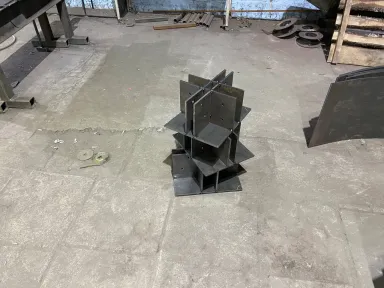

• Закрытые закладные детали - с более замкнутой схемой или с двумя рабочими пластинами.

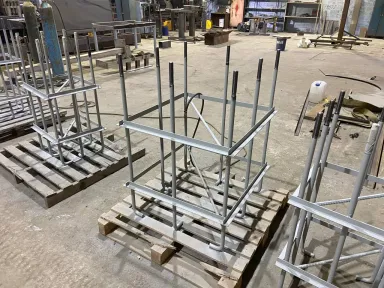

По расположению анкеров

• С прямыми перпендикулярными анкерами.

• С наклонными анкерами.

• Со смешанным расположением анкеров.

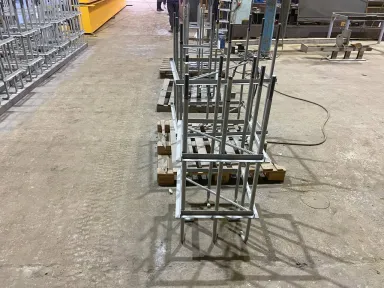

• С параллельным расположением анкеров.

• С гнутыми анкерными стержнями.

По типу несущего элемента

• Пластинчатые.

• С пластинами с отверстиями.

• На базе уголков.

• На базе гнутых уголков.

• На базе швеллеров.

• На базе труб.

По назначению

В отраслевых обзорах встречается деление на скрепляющие, опорные, соединительные и подъёмные закладные детали, но для инженерного подбора этого недостаточно, потому что решающими остаются серия, марка, исполнение и расчётная схема работы узла.

Что означают МН, ЗД, МС и другие обозначения

Здесь важно разделять общее название изделия, обозначение семейства, марку и исполнение, потому что в каталогах и статьях эти уровни часто смешиваются.

ЗД:

Обозначение ЗД чаще всего используют как сокращение от “закладная деталь” или как общее типовое обозначение на чертежах и в каталогах, например ЗД-1, ЗД-2.
То есть ЗД - это чаще родовое или чертёжное обозначение, а не обязательно одна конкретная унифицированная серия.

МН:

Обозначение МН подтверждается первичным источником по серии 1.400-15, где приведены марки закладных изделий от МН101 до МН834.
Именно поэтому, когда речь идёт о серии 1.400-15, МН - это уже не просто разговорное обозначение, а реальная система марок внутри типового альбома.

МС и другие:

Обозначения МС, МД, ЗФ и похожие индексы встречаются в отраслевых статьях и на сайтах производителей, но по текущей выборке они подтверждаются в основном коммерческими источниками, а не тем же объёмом первичных альбомов, что и МН по серии 1.400-15.
Поэтому в информационной статье корректно писать, что такие обозначения используются на рынке и в каталогах, но их точную расшифровку лучше проверять по конкретной документации производителя или серии.

Какие серии закладных деталей бывают

На практике одной из главных типовых серий для закладных изделий является серия 1.400-15, которая состоит из двух выпусков: выпуск 0 - материалы для проектирования, выпуск 1 - рабочие чертежи унифицированных закладных деталей.
Выпуск 0 содержит пояснения, номенклатуру по группам 1–8, таблицы подбора изделий и графики несущей способности для части групп.
Выпуск 1 содержит рабочие чертежи закладных изделий и составных элементов: пластин, прямых и гнутых стержней, уголков, швеллеров и труб.

Кроме серии 1.400-15, в каталогах и производственной практике часто встречается серия 1.400-6/76, которая также используется для унифицированных закладных изделий железобетонных конструкций. Для этой серии в каталогах встречаются семейства марок М0, М1, М2, М3, М4 и другие обозначения, а сами изделия подбираются по конкретным рабочим чертежам.

Таблица по сериям

Серия 1.400-15: что в неё входит

По содержанию выпуска 1 серия 1.400-15 охватывает большую номенклатуру марок - от МН101 до МН834.
Это важно, потому что многие коммерческие каталоги показывают только часть диапазонов, хотя первичный альбом включает существенно более широкую линейку изделий.

Диапазоны марок МН по серии 1.400-15

Отдельно серия включает составные элементы, которые используются при формировании разных марок закладных изделий: пластины, стержни, гнутые стержни, уголки, гнутые уголки, швеллеры и трубы.
Именно это объясняет, почему закладные детали могут сильно отличаться по конструкции даже внутри одной серии.

Какие бывают группы закладных изделий

В выпуске 0 серии 1.400-15 официально выделены группы 1–8, и для каждой группы предусмотрены отдельные таблицы номенклатуры.
Для групп 1 и 2 приведены таблицы подбора по сочетанию усилий QQQ и M=Q⋅eM=Q \cdot eM=Q⋅e, а для групп 1, 2 и 5 - графики несущей способности.

Таблица по группам 1–8

Это значит, что группы в серии 1.400-15 - не формальное деление, а способ систематизации изделий по расчётной схеме и области применения.
На практике подбор закладной детали начинается не с произвольной “пластины с анкерами”, а с выбора подходящей группы, затем марки и только после этого конкретного исполнения.

Что такое исполнение закладной детали

Одно из самых частых заблуждений - считать, что “исполнение 1”, “исполнение 2” или “исполнение 7” являются самостоятельными типами закладных деталей.
На самом деле исполнение - это вариант конкретной базовой марки, который уточняет геометрию и конструктивные параметры изделия.

Между исполнениями одной и той же марки могут отличаться:

• размеры пластины;

• толщина пластины;

• количество анкеров;

• диаметр анкеров;

• длина анкеров;

• привязка анкеров к краям пластины;

• форма анкерной части.

Пример: МН101

По найденным карточкам изделий для марки МН101 встречаются исполнения МН101-1, МН101-3 и МН101-6.
Для исполнения МН101-6 один из источников указывает пластину 60×100×6 мм, два анкера 2ф8 A-III, длину анкеров 80 мм и обозначение чертежа 1.400-15.В1.110-02.
В другой карточке для МН101 показано, что разные исполнения имеют разную длину, например 300 мм, 200 мм и 80 мм, что подтверждает: исполнение - это именно конструктивный вариант внутри марки, а не отдельный класс изделий.

Отсюда главный практический вывод: для заказа недостаточно написать “нужна закладная деталь исполнения 6”.
Правильно указывать полную марку, например МН101-6, серию, а лучше ещё и обозначение рабочего чертежа.

Как читается маркировка

Для заказчика и снабженца удобно пользоваться следующей логикой.

Именно такая структура помогает избежать ошибок между проектировщиком, производителем и заказчиком.
Если хотя бы один из уровней не указан, велика вероятность, что изделие будет уточняться вручную по узлу, эскизу или проекту.

По каким параметрам подбирают закладные детали

Серия 1.400-15 показывает, что выбор закладной детали выполняется по расчётным усилиям, а не только по внешнему размеру пластины.
Выпуск 0 прямо использует сочетания поперечной силы QQQ и момента M=Q⋅eM=Q \cdot eM=Q⋅e, а для ряда групп даёт таблицы и графики несущей способности.

На практике при подборе учитывают:

• величину и направление нагрузки;

• наличие эксцентриситета;

• размеры и толщину железобетонного элемента;

• возможность размещения анкеров в теле бетона;

• форму закладной и тип анкеров;

• требования к стали и антикоррозионной защите.

Именно поэтому корректный заказ закладной детали обычно строится не по принципу “нужна пластина такого-то размера”, а по схеме “серия → марка → исполнение → материал → узел применения”.

Как заказать закладные детали без ошибок

При оформлении заявки лучше сразу передавать максимум технических данных, чтобы производство или отдел продаж могли быстро подобрать нужный вариант.

Что указать в заявке:

• серию изделия;

• марку, например МН101;

• исполнение, например МН101-6;

• обозначение чертежа, если оно есть;

• размеры и толщину пластины;

• количество, диаметр и длину анкеров;

• марку стали и требования к покрытию;

• количество изделий и узел применения.

Выбрать подходящие изделия и отправить запрос можно через каталог закладных деталей.
Заказать закладные детали также можно по телефону +7 (495) 188-80-44 или по электронной почте info@investsteel.ru.

Когда особенно важна точная маркировка

Чем сложнее узел, тем важнее не ограничиваться общими словами “закладная деталь” или “тип МН”.
Если заказ идёт по проекту, лучше указывать полное обозначение из серии; если по эскизу или по фактической задаче, нужно приложить чертёж, размеры и данные по нагрузке.

Особенно это важно в случаях, когда:

• деталь работает на вырыв, сдвиг или момент;

• есть ограничение по толщине железобетонного элемента;

• требуется нестандартная компоновка анкеров;

• нужны закладные под конкретный монтажный узел или металлоконструкцию.

FAQ - часто задаваемые вопросы про закладные детали

Что означает МН в закладных деталях?
В рамках серии 1.400-15 МН - это система марок унифицированных закладных изделий, перечисленных в выпуске 1 от МН101 до МН834.

Что такое ЗД?
ЗД обычно используют как сокращение “закладная деталь” или как общее обозначение изделия на чертежах и в каталогах.

Исполнение 1–7 - это отдельные типы?
Нет, исполнение - это вариант конкретной марки, а не самостоятельный тип закладной детали.

Какая серия самая распространённая?
Одной из основных типовых серий является 1.400-15, потому что в ней есть и материалы для проектирования, и рабочие чертежи большой номенклатуры изделий.

Можно ли заказать закладные по чертежу заказчика?
С учётом практики каталогов и производственных карточек закладные заказывают как по типовым сериям, так и по конкретным рабочим чертежам и проектным узлам.

Что нужно для точного подбора?
Для точного подбора нужны серия, марка, исполнение, размеры, схема узла и данные по нагрузке.
