Соединение внутреннего и наружного слоёв ЖБ панелей. Расчёт толщины, подбор материала (нержавейка / ВР-1) под класс воздействия. Изготовление по ГОСТ и чертежам.
📞 +7 (495) 188-80-44 | ✉️ info@investsteel.ru
Укажите толщину утеплителя и класс бетонного покрытия, и мы подберём типоразмер за 1 час.
Гибкие связи: почему это не просто «арматура»
В трёхслойных утеплённых панелях (наружный слой — бетон, утеплитель, внутренний слой — бетон) возникает серьёзная проблема: наружный слой работает в условиях переменного увлажнения, замораживания и оттаивания. Обычная арматура в нём заржавеет за 5–7 лет, и панель начнёт расслаиваться.
Гибкая связь решает эту задачу конструктивно:
она пронизывает все три слоя панели, соединяя их в единую конструкцию;
её диагональный («змейка») стержень работает как распорка, передающая нагрузку между слоями;
материал внешней части связи выбирается не по прочности, а по коррозионной стойкости.
Ключевое правило: в зоне наружного слоя бетона (где защитный слой тоньше или отсутствует) гибкая связь обязательно должна быть из нержавеющей стали. Это не опция — это требование долговечности.
Конструкция гибкой связи (для тех, кто проектирует)

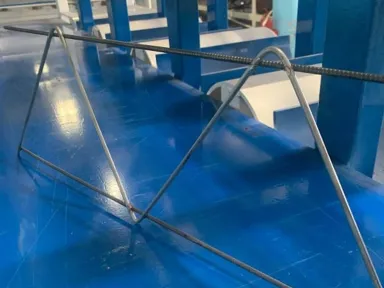

Гибкая связь — это сварное изделие из трёх элементов:
Элемент | Назначение | Материал (по умолчанию) |
|---|---|---|
Внутренний стержень | Анкеровка во внутреннем бетонном слое | Арматурная сталь ВР-1, 5 мм |
Наружный стержень | Анкеровка в наружном бетонном слое | Нержавеющая сталь 12Х13 (обязательно) |
Диагональный стержень («змейка») | Передача сдвиговых нагрузок между слоями, фиксация утеплителя | Нержавеющая сталь 12Х13 |
Связь работает как гибкая диафрагма: она не препятствует температурным деформациям панели, но жёстко фиксирует слои друг относительно друга по вертикали и горизонтали.
Три класса гибких связей — выбираем по условиям эксплуатации
На странице партнёра приведена классификация. Вот как она читается инженерным языком:
Класс | Внутренний стержень | Наружный стержень | Диагональный стержень | Когда применять |
|---|---|---|---|---|
ГС1 | ВР-1 (обычная сталь) | ВР-1 (обычная сталь) | 12Х13 (нержавейка) | Оба бетонных слоя имеют толстый защитный слой (≥ 30 мм) и не агрессивную среду |
ГС2 | ВР-1 (обычная сталь) | 12Х13 (нержавейка) | 12Х13 (нержавейка) | Наружный слой имеет тонкий защитный слой или работает в условиях переменного увлажнения — самый востребованный класс |
ГСН | 12Х13 (нержавейка) | 12Х13 (нержавейка) | 12Х13 (нержавейка) | Оба слоя в агрессивной среде (промышленные здания, паркинги, фасады с открытым бетоном) |
Важно: для жилых зданий с фасадной отделкой (вентфасад, штукатурка) обычно достаточно ГС2. Для фасадов с открытым бетоном или в условиях повышенной влажности — только ГСН.
Расчёт типоразмера: что означают цифры в маркировке
В прайсе вы видите маркировку типа «48/18», «150/21», «240/33». Это не случайные цифры.
Формула: [Длина внутреннего стержня, мм] / [Диаметр, мм]
Маркировка | Расшифровка |
|---|---|
48/18 | Длина внутреннего стержня — 48 мм, диаметр стержней — 18 мм (условно, для арматуры) |
150/21 | Длина — 150 мм, диаметр — 21 мм |
240/33 | Длина — 240 мм, диаметр — 33 мм |
Как подобрать типоразмер под вашу панель:
Определите толщину утеплителя (например, 150 мм).
Прибавьте толщину защитного слоя наружного и внутреннего бетона (минимум 30–50 мм с каждой стороны).
Сумма = требуемая длина гибкой связи.
📌 Пример: Панель с утеплителем 150 мм + защитные слои по 40 мм = 230 мм — выбираем ближайший типоразмер из наличия (например, 240/33).
Типовые параметры панелей (для справки)
По данным производства, гибкие связи чаще всего применяются в панелях со следующими параметрами:
Параметр | Значение |
|---|---|
Высота панели | до 3 м |
Ширина панели | до 7 м |
Толщина теплоизоляции | 40–390 мм |
Допуски по геометрии | минимальные (связи изготавливаются с высокой точностью) |
Это означает, что мы можем закрыть практически любой типовой проект — от балконных панелей до промышленных стеновых ограждений.
Материалы: сталь ВР-1 и нержавейка 12Х13
Материал | ГОСТ | Назначение | Стойкость к коррозии |
|---|---|---|---|
ВР-1 | ГОСТ 6727-80 | Внутренний стержень (внутри здания) | Средняя (требует защитного слоя бетона) |
12Х13 | ГОСТ 18143-72 | Наружный стержень, диагональный стержень | Высокая (работает в агрессивной среде) |
Почему именно 12Х13? Это хромистая сталь с содержанием хрома ~12–13%. Она не ржавеет в щелочной среде бетона даже при тонком защитном слое и обеспечивает расчётный срок службы панели не менее 50 лет.
Прайс-лист (справочно)
Важно: цены на сайте не являются публичной офертой (ст. 437 ГК РФ). Итоговая стоимость зависит от объёма партии, наличия на складе и региона доставки.
Ниже приведены справочные цены на наиболее ходовые типоразмеры (данные партнёра):
Маркировка | Вес, кг | Цена за шт., ₽ |
|---|---|---|
48/18 | 0,24 | 238 |
50/18 | 0,316 | 287 |
77/18 | 0,401 | 297 |
96/18 | 0,47 | 311 |
144/18 | 0,71 | 385 |
150/21 | 0,757 | 406 |
240/18 | 1,18 | 530 |
245/33 | 1,38 | 654 |
341/18 | 1,675 | 684 |
437/18 | 2,146 | 830 |
Поперечные связи: когда гибких недостаточно
В некоторых случаях (перемычки над проёмами, нижние элементы фундамента, панели малой высоты) гибкие связи не могут быть установлены по конструктивным соображениям.
Для таких задач применяются поперечные связи — отдельные соединительные элементы из нержавеющей арматурной стали. Они работают по тому же принципу, но имеют другую геометрию и устанавливаются в узких местах.
📌 Если ваш проект нестандартный — пришлите чертёж, мы предложим решение.
Доставка
По Москве и Московской области, в другие регионы РФ:
Отправляем через ТК (Деловые Линии, ПЭК, КИТ).
Доставка до терминала в Москве — наша зона ответственности.
Доставка до вашего города — оплачивается отдельно по тарифам ТК.
Часто задаваемые вопросы (инженерный блок)
❓ Чем принципиально отличается ГС2 от ГСН?
ГС2 — наружный стержень из нержавейки, внутренний — из обычной стали. ГСН — оба стержня из нержавейки. Выбор зависит от условий эксплуатации наружного слоя. Если фасад будет оштукатурен или закрыт вентфасадом — достаточно ГС2. Если бетон остаётся открытым (архитектурный бетон, паркинг) — ГСН.
❓ Можно ли использовать гибкие связи для панелей высотой более 3 м?
Да, но требуется индивидуальный расчёт на ветровые и сейсмические нагрузки. Мы помогаем подобрать шаг и диаметр стержней под конкретный проект.
❓ Какая гарантия на гибкие связи?
12 месяцев на качество сварных соединений. Срок службы самой панели с правильным классом связи — не менее 50 лет.
❓ Вы даёте расчёт по СП 63.13330?
Да, наши инженеры работают с актуальными нормативными документами и могут подготовить расчётное обоснование под ваш проект.
❓ Как заказать нестандартный типоразмер?
Пришлите чертёж узла панели или укажите: толщину утеплителя, толщину защитных слоёв с обеих сторон. Мы изготовим связи с нужной длиной и диаметром.
Как мы работаем
Вы присылаете параметры панели — толщина утеплителя, класс бетона, условия эксплуатации.
Инженерный подбор — определяем класс связи (ГС1/ГС2/ГСН) и типоразмер. Бесплатно.
Коммерческое предложение — цена, сроки, доставка.
Договор — с гарантиями.
Производство / отгрузка со склада — от 1 дня.
Доставка — своей машиной или через ТК.
Закрывающие документы — УПД, паспорт качества, сертификаты на материалы.
Хотите точный расчёт под ваш проект?
Пришлите спецификацию панелей или чертёж узла. Мы подготовим КП в течение 1 часа с указанием:
класса гибкой связи (ГС1/ГС2/ГСН);
типоразмера и количества;
цены за штуку и за весь объём;
срока поставки;
стоимости доставки.
