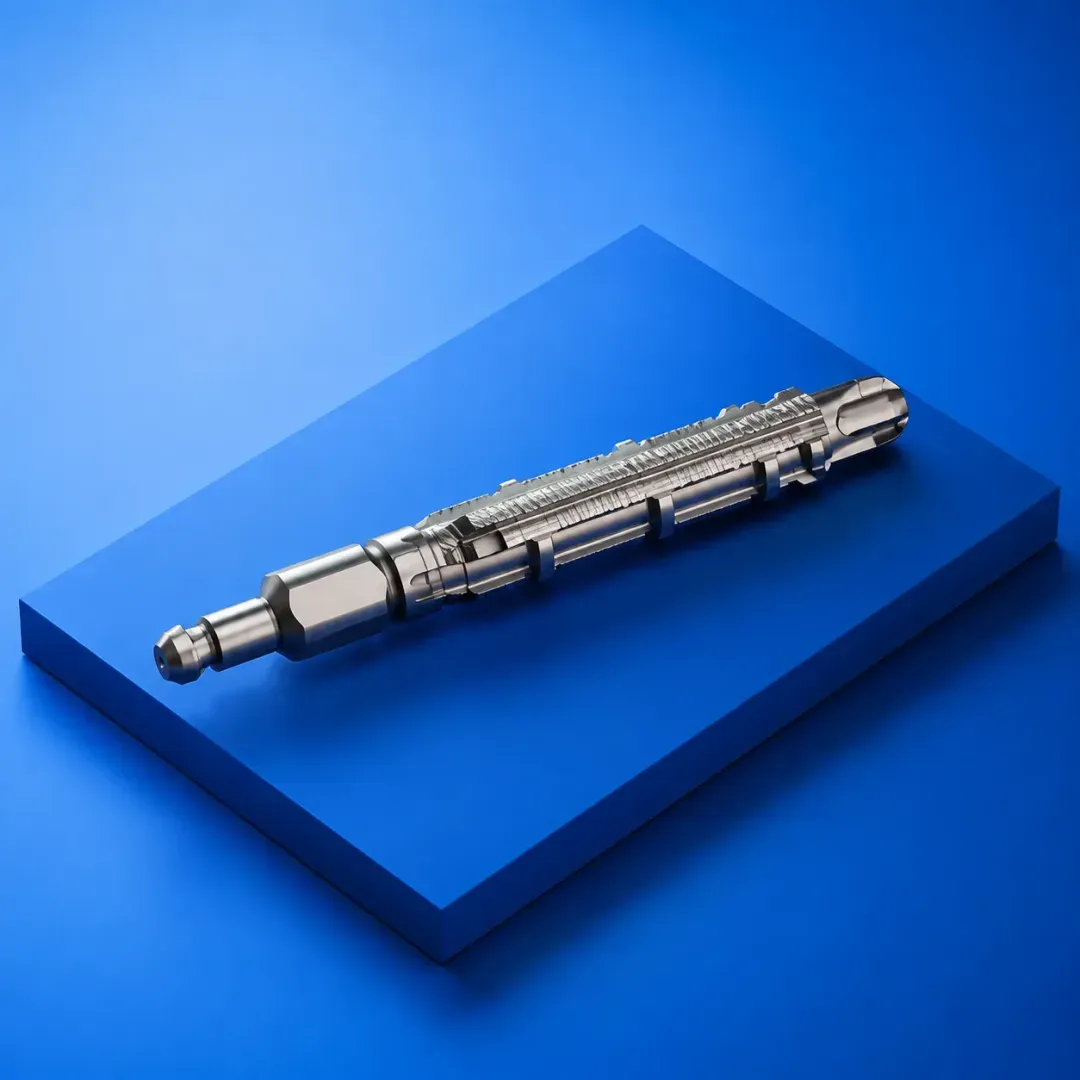

Дорн обжатие 23R3496 (ОГТ-265.11.014) представляет собой специализированный инструмент, применяемый для калибровки и обжатия внутренних поверхностей труб, втулок и других цилиндрических деталей. Изготавливается методом механической обработки с использованием токарных, фрезерных и шлифовальных операций. На нашем производстве возможно изготовление данного дорна по чертежам заказчика с точным соблюдением геометрии и шероховатости, включая доставку по Москве и Московской области.

Технические характеристики и виды

Типовые дорны обжатия различаются по конструкции рабочей части, способу крепления и материалу. Рабочая часть может быть гладкой, с канавками для смазки или с коническим переходом. Исполнение зависит от требований к форме обрабатываемого отверстия и допусков.

Материалы изготовления:

• Инструментальные стали (У10А, ХВГ, 9ХС) для серийного производства и мягких обрабатываемых материалов
• Быстрорежущие стали (Р6М5, Р18) для высокой твёрдости и износостойкости
• Твёрдые сплавы (ВК8, Т15К6) для обработки закалённых сталей и абразивных сред
• Нержавеющие стали (AISI 420, 40Х13) при работе в коррозионных средах

Виды механической обработки: черновое и чистовое точение на токарных станках с ЧПУ, фрезерование посадочных поверхностей и канавок, профильное шлифование рабочего контура для достижения шероховатости Ra 0,4-0,8 мкм. Допуски на диаметр рабочей части обычно назначаются по 6-7 квалитету (h6, H7). Для дорнов, используемых в гидро- и пневмосистемах, может потребоваться твёрдость HRC 58-62 после закалки и отпуска. Антикоррозионная защита - оксидирование или хромирование, что особенно актуально для условий эксплуатации в Московском регионе с повышенной влажностью.

Сферы применения и советы по выбору

Дорны обжатия применяются в машиностроении, авиастроении, приборостроении, автомобильной промышленности и станкостроении. С их помощью калибруют отверстия после сверления или расточки, исправляют овальность, создают посадочные поверхности под подшипники, уплотнения и плунжерные пары. В нефтегазовом оборудовании дорны используются для финишной обработки каналов гидравлики.

Совет 1. Для обработки деталей из алюминиевых сплавов или латуни выбирайте дорны из инструментальной стали с твёрдостью HRC 45-50 - это снижает риск налипания материала. Для сталей и чугуна применяйте дорны из быстрорежущей стали или твёрдого сплава с HRC 60-65.

Совет 2. Указывайте необходимую шероховатость и допуск на диаметр в чертеже. Наше производство обеспечивает Ra 0,4 при гарантированном поле допуска h6. Для особо точных деталей (класс точности 5-6) возможно доведение до Ra 0,2.

Совет 3. При заказе дорна с доставкой по Московской области обязательно согласуйте упаковку: рабочую часть необходимо защитить от ударов мягким материалом и поместить в жёсткую тару, чтобы исключить повреждение кромок при транспортировке.

Изготовление дорна обжатия по чертежам заказчика

Мы специализируемся на выпуске дорнов обжатия 23R3496 и аналогичных позиций по индивидуальным чертежам и техническим заданиям. На участке механообработки установлены токарные и фрезерные станки с ЧПУ, позволяющие получать сложный профиль рабочей части с высокой повторяемостью в партии. На этапе программирования мы прорабатываем траектории режущего инструмента, чтобы минимизировать вибрации и добиться требуемой шероховатости. Контроль геометрии выполняется на координатно-измерительных машинах, что гарантирует соответствие допускам.

Цена на дорн рассчитывается индивидуально, исходя из сложности обработки, выбранного материала, требований к термообработке и тиража. Мы не публикуем открытый прайс, но оперативно готовим коммерческое предложение под ваш проект. Доставка готовых дорнов осуществляется курьерскими службами по Москве и Московской области, в том числе срочная доставка при необходимости.

Как оформить заказ

Для получения расчёта отправьте чертёж или техническое задание на дорн обжатия по адресу info@investsteel.ru или позвоните по телефону +7 (495) 188-80-44. После анализа мы согласуем материал, термообработку, покрытие и назначим сроки изготовления. Обработка заявки занимает минимальное время.

Популярные вопросы (FAQ)

Какой материал дорна лучше выбрать для обработки нержавеющей стали?

Рекомендуем быстрорежущую сталь Р6М5 или твёрдый сплав ВК8. Эти материалы обеспечивают стойкость к износу и сохраняют геометрию при контакте с нержавейкой. Точный подбор выполняется по вашему чертежу.

Как долго изготавливается дорн обжатия?

Срок изготовления зависит от сложности и загрузки производства. В среднем на партию до 10 штук требуется от 5 до 15 рабочих дней. Для срочных заказов возможна ускоренная обработка, стоимость рассчитывается отдельно.

Какие допуски вы обеспечиваете на дорн?

Мы работаем в пределах 6-7 квалитета (h6, h7) на базовые посадки. При необходимости можем обеспечить точность до 5 квалитета, что обсуждается индивидуально.

Можно ли заказать дорн с твёрдосплавными вставками?

Да, мы изготавливаем дорны как целиковые из инструментальных сталей, так и составные с твёрдосплавными напайками или заменяемыми вставками. Конструкция определяется в соответствии с чертежом и режимами обработки.

Предоставляете ли вы доставку по Московской области?

Да, мы осуществляем доставку готовых изделий курьерскими службами по Москве и Московской области. Стоимость доставки рассчитывается индивидуально в зависимости от веса и удалённости.
