Производим дорны по чертежу заказчика, образцу или техническому заданию. Работаем с единичными изделиями и серийными партиями из инструментальных, легированных и быстрорежущих сталей.
Что такое дорн и какие задачи он решает

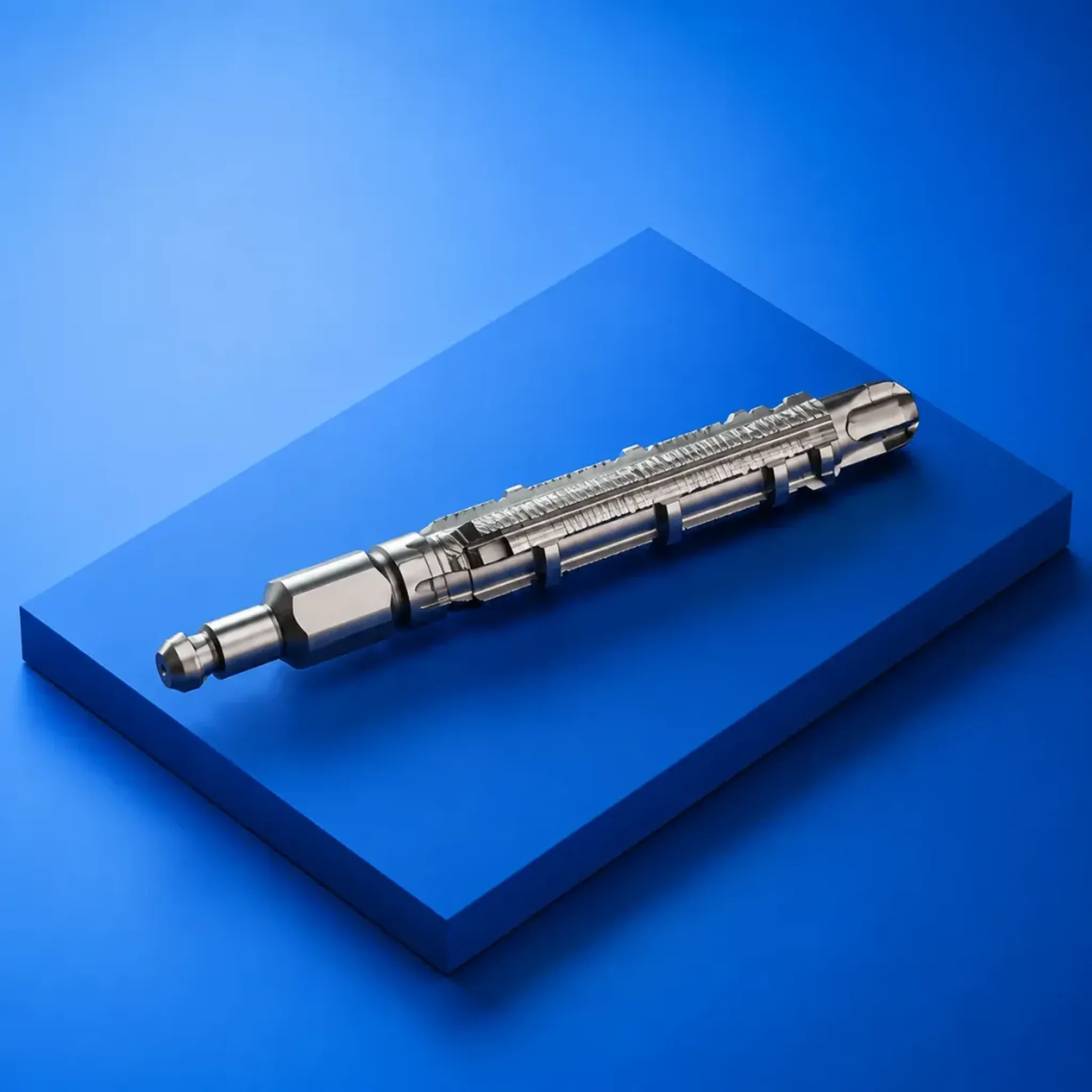

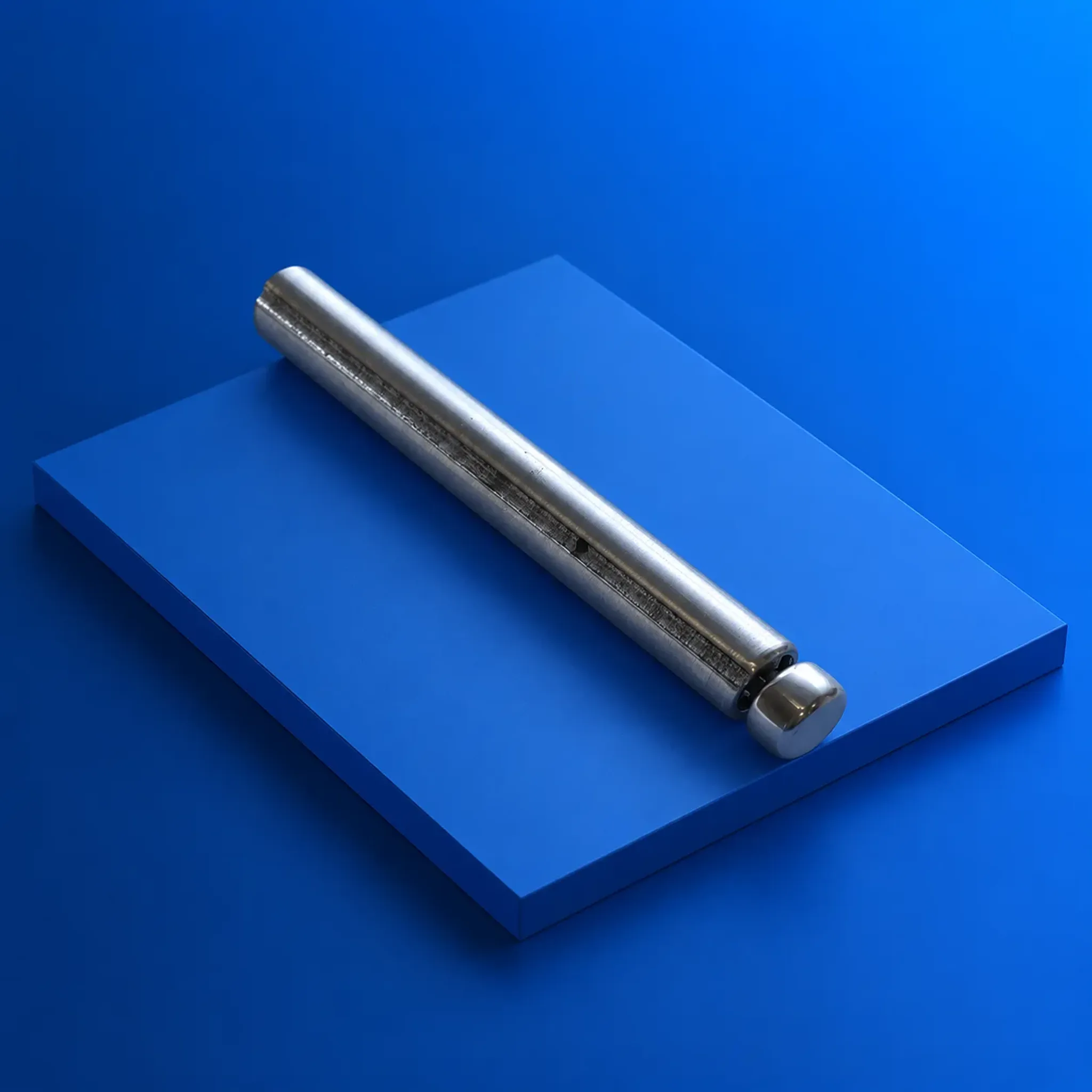

Дорн - это точный цилиндрический или профильный инструмент, который продавливают, протягивают или вращают через заготовку для получения нужной формы, размера или качества поверхности. В зависимости от конструкции и назначения дорны делятся на несколько типов:
Тип дорна | Назначение | Типовые примеры применения |
|---|---|---|
Калибрующий | Точное формирование внутреннего диаметра отверстия | Калибровка втулок, гильз, цилиндров |
Трубогибочный | Поддержка стенок трубы при гибке, предотвращение смятия | Гибка тонкостенных труб на станках |
Прошивной | Прошивка и расширение отверстий в заготовках | Кузнечная прошивка, горячая деформация |
Намоточный | Оправка для намотки, навивки или формовки | Намотка пружин, шлангов, композитов |
Резьбовой | Формирование внутренней резьбы методом деформации | Накатка резьбы в вязких материалах |
Профильный | Получение некруглого внутреннего профиля | Шлицевые и многогранные отверстия |
Применяемые материалы
Выбор марки стали определяется режимом работы инструмента - нагрузкой, температурой, количеством циклов и обрабатываемым материалом:
Материал | Характеристика | Область применения |
|---|---|---|
ХВГ | Инструментальная, малая деформация при закалке | Калибрующие дорны сложной формы |
Х12МФ | Высокая износостойкость и твёрдость | Холодная калибровка, серийные дорны |
У10А, У12А | Углеродистая инструментальная, хорошая обрабатываемость | Простые дорны для единичного применения |
Р6М5 | Быстрорежущая, теплостойкость до 600°С | Горячая прошивка и формовка |
40Х, 9ХС | Легированная, высокая прочность | Трубогибочные и намоточные оправки |
Конструктивные особенности
Рабочая часть - полированная или шлифованная поверхность с точным наружным диаметром; шероховатость Ra 0,4-0,8 мкм
Направляющая часть - обеспечивает соосность при вводе в заготовку
Хвостовик - под патрон станка, тянущий механизм или ручной привод
Канавки для смазки - на дорнах для протяжки снижают усилие и нагрев
Покрытия - азотирование, TiN или TiAlN для увеличения ресурса инструмента
Виды механической и термической обработки
Операция | Назначение |
|---|---|
Токарная и шлифовальная обработка | Точный профиль и посадочные размеры |
Доводка и полировка | Шероховатость рабочей поверхности Ra 0,2-0,8 мкм |
Закалка и отпуск | Твёрдость рабочей части HRC 58-64 |
Азотирование | Износостойкость и снижение коэффициента трения |
Нанесение PVD-покрытий | Увеличение ресурса при серийном применении |
Допуски на наружный диаметр - по ГОСТ 25347 или по чертежу заказчика; для калибрующих дорнов выдерживаем квалитеты IT5-IT7.
Область применения
Дорны применяются в производстве гидравлических и пневматических цилиндров, трубозаготовительном и трубогибочном производстве, кузнечно-прессовом оборудовании, инструментальном и приборостроительном производстве, изготовлении пружин и метизов, авиационной и оборонной промышленности.
Как разместить заказ
Передайте чертёж, образец или опишите задачу - принимаем DWG, PDF, STEP или параметры текстом
Получите расчёт стоимости и сроки в день обращения
После согласования запускаем производство с обратной связью на каждом этапе
Доставка по всей России; самовывоз также доступен
Часто задаваемые вопросы
Изготавливаете ли дорны без чертежа, по образцу?
Да - снимаем размеры с образца, разрабатываем чертёж и согласуем с вами до запуска производства.
Какой минимальный объём заказа?
От одной штуки. Для серийных партий - оптовые условия по договорённости.
Какую твёрдость обеспечиваете на рабочей части?
Для инструментальных сталей - HRC 58-64 после закалки и низкого отпуска. Точный режим термообработки - по чертежу или согласованию с технологом.
Какие допуски выдерживаете на диаметр?
Для калибрующих дорнов - квалитеты IT5-IT7; для остальных типов - по чертежу заказчика.
Какие сроки изготовления?
Простые дорны - 5-10 рабочих дней; профильные и многоступенчатые с покрытиями - по согласованию с технологом.
Предоставляете ли документацию?
Да - сертификат на материал (форма 2.1 / 2.2), паспорт инструмента по запросу.
Работаете ли с юридическими лицами?
Да, работаем по договору, выставляем счёт и полный комплект закрывающих документов.
