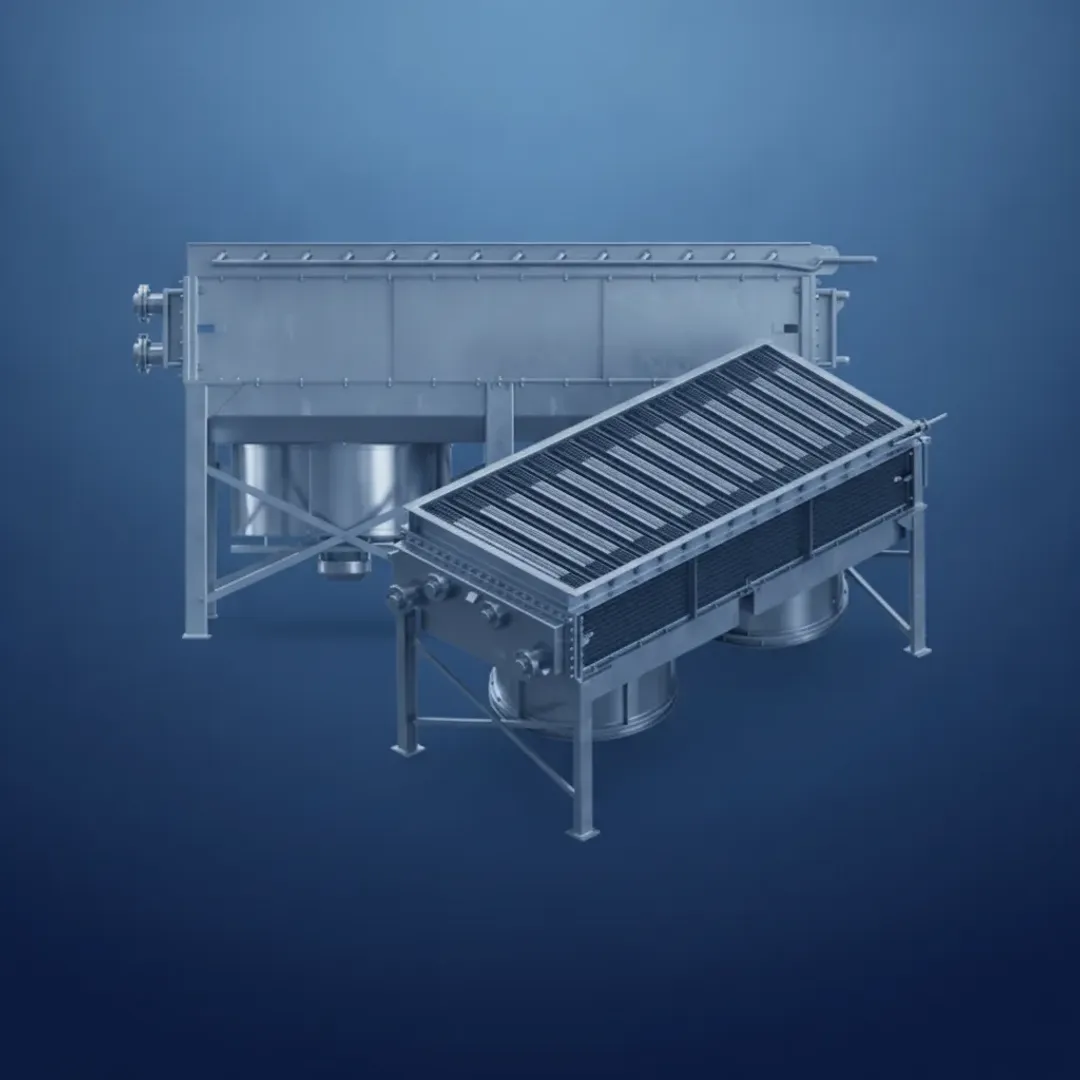

АВО типа АВГ-В
Аппараты воздушного охлаждения типа АВГ-В используются для эффективного охлаждения вязких продуктов в процессах нефтепереработки, нефтехимии, газовой и смежных отраслей, обеспечивая стабильный тепловой режим оборудования. В нашей компании можно заказать аппараты АВГ-В по ТУ 3612-008-00218880-2004 с учетом требований конкретного технологического участка, условий эксплуатации и действующих стандартов промышленной безопасности.
Такие аппараты применяются там, где требуется надёжное охлаждение вязких сред с повышенной температурой и давлением, а также устойчивость к переменным климатическим и механическим нагрузкам. Благодаря продуманной конструкции и широкому диапазону типоразмеров аппараты АВГ-В помогают снизить риски перегрева оборудования, уменьшить аварийность и оптимизировать энергопотребление на установках.
Назначение и область применения
Аппараты воздушного охлаждения типа АВГ-В предназначены для охлаждения вязких жидких и парожидкостных продуктов с вязкостью на выходе до 200 сСт (порядка 2×10−4
м²/с) в технологических процессах нефтеперерабатывающих, нефтехимических, газовых и смежных производств. Они работают при температурах продукта от минус 40 до плюс 300 °C и при условном давлении до 6,3 МПа, что позволяет использовать их на ответственных участках магистральных и технологических трубопроводов.
В практике такие аппараты устанавливают на установках первичной переработки нефти, вакуумной дистилляции, висбрекинга, на линиях охлаждения мазутов, масел, конденсатов и других вязких сред. За счёт применения оребренных труб и принудительного обдува воздухом аппараты АВГ-В обеспечивают стабильный отвод тепла даже при значительных колебаниях температуры окружающей среды. В нашей компании можно заказать аппараты АВГ-В для модернизации существующих технологических схем, замены устаревшего оборудования или комплектации новых производственных линий.
Основные задачи, которые решают аппараты воздушного охлаждения типа АВГ-В:
- Снижение температуры вязких продуктов до требуемых значений перед дальнейшей переработкой, транспортировкой или хранением.
- Стабилизация технологического режима на участках с высокими тепловыми нагрузками за счет эффективного отвода избыточного тепла.
- Повышение надёжности трубопроводной арматуры и агрегатов за счёт уменьшения термических нагрузок и предотвращения перегрева.
Конструкция и принцип работы АВГ-В
Конструкция аппаратов АВГ-В включает три горизонтальные трубные секции, смонтированные на металлической раме, что облегчает монтаж и обслуживание оборудования. Теплообмен происходит в оребренных биметаллических трубах, за счёт чего увеличивается поверхность теплообмена и повышается эффективность охлаждения вязких продуктов.
Над секциями устанавливаются один или два вентиляторных агрегата с тихоходными электродвигателями мощностью в диапазоне примерно 22–74 кВт, обеспечивающими принудительный обдув трубного пучка воздухом. В зависимости от типоразмера и исполнения аппараты могут оснащаться системами рециркуляции нагретого воздуха, что позволяет поддерживать требуемую температуру продукта при большом диапазоне наружных температур и исключать его переохлаждение в холодный период. В нашей компании можно заказать аппараты АВГ-В с необходимой схемой рециркуляции и подобранными параметрами вентиляторов под конкретные климатические условия площадки.
Ключевые конструктивные элементы аппаратов АВГ-В:
- Трубные секции из оребрённых биметаллических труб, размещённых в 4, 6 или 8 рядов в каждой секции для оптимального теплообмена.
- Рамная металлическая конструкция, обеспечивающая жёсткость, удобство транспортировки и устойчивость к ветровым и сейсмическим воздействиям.
- Вентиляторные блоки с тихоходными электродвигателями, формирующие направленный поток воздуха через трубные секции и снижающие шумовую нагрузку на площадку.
Узел аппарата | Назначение | Особенности исполнения |
|---|---|---|
Трубные секции | Теплообмен между продуктом и воздухом | Оребрённые биметаллические трубы, 3 секции по 4–8 рядов труб |
Рамная конструкция | Несущая основа и монтаж | Горизонтальное размещение секций, устойчивость к климатическим нагрузкам |
Вентиляторные агрегаты | Принудительный обдув воздуха | Диаметр колеса около 2800 мм, двигатели 22–74 кВт, 1–2 вентилятора |
Технические характеристики и рабочие параметры
Аппараты воздушного охлаждения типа АВГ-В изготавливаются в диапазоне поверхностей теплообмена примерно от 890 до 3590 м², что позволяет подобрать оптимальное решение для конкретной тепловой нагрузки. Условное давление корпуса может составлять 0,6; 1,6; 2,5; 4,0 или 6,3 МПа, а температурный диапазон продукта — от минус 40 до плюс 300 °C, что делает оборудование пригодным для работы как в умеренном, так и в суровом климате.
Количество рядов труб в секции (4, 6 или 8) и длина труб (4 или 8 м) подбираются исходя из требуемой производительности, характеристик продукта и ограничений по монтажным размерам площадки. При необходимости аппараты могут изготавливаться в разных материальных исполнениях секций (например, Б1, Б2, Б3) для работы с агрессивными или коррозионно-активными средами. В нашей компании можно заказать аппараты АВГ-В с нужным условным давлением, материалами и конфигурацией трубных секций в соответствии с ТУ 3612-008-00218880-2004 и проектной документацией заказчика.
Основные технические параметры аппаратов АВГ-В:
- Поверхность теплообмена: ориентировочно 890–3590 м², в зависимости от типоразмера.
- Условное давление: 0,6; 1,6; 2,5; 4,0; 6,3 МПа, для разных исполнений.
- Температура продукта: диапазон от −40 до +300 °C при непрерывной эксплуатации.
Параметр | Типичные значения АВГ-В | Практическое значение |
|---|---|---|
Поверхность теплообмена | 890–3590 м² | Подбор мощности охлаждения под конкретную установку |
Условное давление | 0,6–6,3 МПа | Работа с высоконапорными технологическими средами |
Диапазон температур продукта | от −40 до +300 °C | Эксплуатация в различных климатических условиях |
Возможности поставки и варианты исполнения
Аппараты воздушного охлаждения типа АВГ-В могут поставляться как в полном сборе, так и отдельными узлами: трубными секциями, вентиляторными блоками, рамными конструкциями и элементами системы рециркуляции воздуха. Такой подход упрощает поэтапную модернизацию существующих установок, когда замена требуется не всего аппарата, а отдельных его частей. Раздельная поставка особенно удобна при ограничениях по монтажным размерам, грузоподъёмности кранового оборудования и поэтапном финансировании проекта.
Возможна адаптация конструкций под конкретные климатические и эксплуатационные условия: выполнение повышенной сейсмостойкости, защита от ветровых нагрузок, подбор материалов для коррозионно-опасных сред, установка шумозащитных кожухов и регулирование производительности вентиляторов. В нашей компании можно заказать аппараты АВГ-В в стандартном исполнении по ТУ 3612-008-00218880-2004, а также решения с учётом индивидуальных требований проекта, включая нестандартные опоры, дополнительные площадки обслуживания и адаптацию под действующие узлы трубопроводов.
Основные варианты исполнения, доступные к заказу:
- Стандартные аппараты АВГ-В с типовыми габаритами, диапазонами давления и температуры по ТУ, для типовых технологических схем.
- Исполнение с системой рециркуляции нагретого воздуха для эксплуатации в регионах с низкими зимними температурами и жёсткими требованиями к стабильности технологического режима.
- Аппараты с модифицированными материалами секций и коллектора для работы с агрессивными или коррозионно-активными продуктами.
Тип решения | Когда применяется | Что можно заказать |
|---|---|---|
Стандартное АВГ-В | Типовые НПЗ, газопереработка, химические производства | Полный аппарат или замену существующих агрегатов |
АВГ-В с рециркуляцией | Холодные регионы, большие перепады температур воздуха | Комплекс с системой рециркуляции и автоматикой её управления |
Коррозионностойкое исполнение | Агрессивные среды, повышенные требования по ресурсу | Аппарат с специализированным материальным исполнением секций и коллекторов |
Практическая выгода внедрения АВГ-В
Использование аппаратов воздушного охлаждения АВГ-В позволяет уменьшить нагрузку на водяные системы охлаждения, сократить потребление воды и снизить затраты на эксплуатацию традиционных холодильников. За счёт применения оребрённых труб и оптимизированного воздушного потока повышается энергоэффективность процесса охлаждения и уменьшается удельное энергопотребление на единицу отводимого тепла.
Оборудование проектируется с учётом ветровых и сейсмических воздействий, что важно для объектов, расположенных в сложных климатических и геологических условиях. При грамотном подборе типоразмера и исполнений аппаратов снижается риск аварийных остановов из-за перегрева продукта, а технологические установки работают более стабильно и с меньшей нагрузкой на вспомогательные системы охлаждения. В нашей компании можно заказать аппараты воздушного охлаждения типа АВГ-В как для новых проектов, так и для реконструкции действующих производств, с подбором оптимальной конфигурации под условия конкретного объекта.
Ключевые преимущества внедрения аппаратов АВГ-В:
- Снижение эксплуатационных затрат за счёт уменьшения потребления воды и рационального использования электроэнергии.
- Повышение надёжности технологических процессов благодаря стабильному отводу тепла от вязких продуктов даже при сложных климатических условиях.
- Гибкость в интеграции в существующие технологические схемы за счёт разных исполнений по давлению, материалам, системе рециркуляции и компоновке секций.
Интеграция в вашу инфраструктуру
При выборе аппарата воздушного охлаждения типа АВГ-В важно учесть параметры продукта, тепловую нагрузку, доступное монтажное пространство и климатические условия площадки. Правильный подбор типоразмера и исполнения позволяет обеспечить требуемый запас по производительности, выдержать условия по давлению и температуре и одновременно сохранить экономичность эксплуатации.
В нашей компании можно заказать комплексное решение: подбор и поставку аппаратов АВГ-В, поставку отдельных узлов для модернизации, а также адаптацию оборудования под проектную документацию и требования производственного регламента. Такой подход помогает уменьшить сроки ввода в эксплуатацию, сократить количество согласований и упростить интеграцию оборудования в существующую инфраструктуру предприятия.
