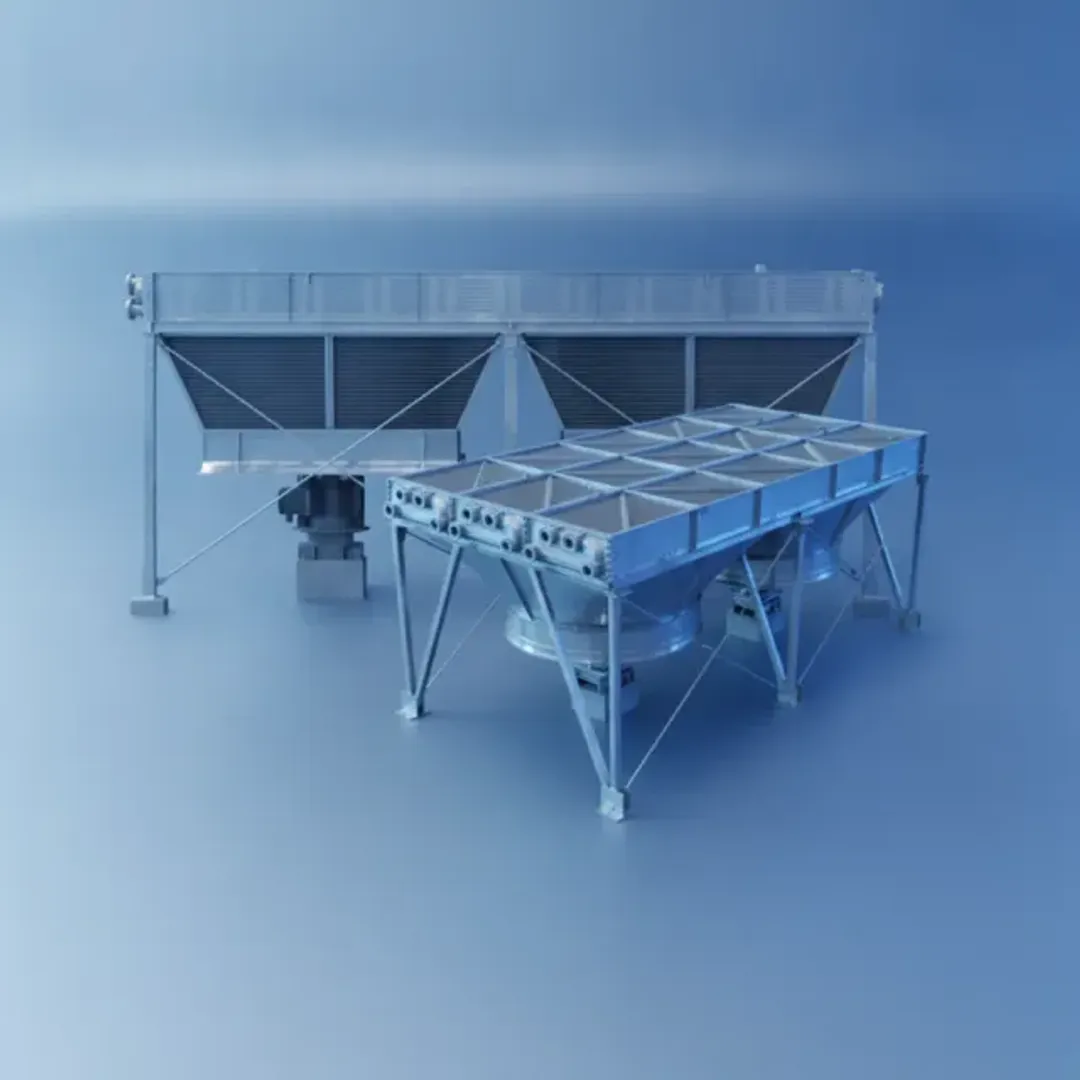

Аппарат воздушного охлаждения АВГ-20-Ж-6,3-Б1-В1Т/6-3-4 - это горизонтальное теплообменное оборудование, предназначенное для охлаждения технологических жидкостей и газов путем принудительного обдува воздухом через оребренные секции. Принцип действия основан на передаче тепла от горячей среды, проходящей внутри труб, к воздуху, нагнетаемому вентиляторной группой. Данный тип АВО широко применяется в нефтегазовой, химической, энергетической отраслях для охлаждения природного газа, нефтепродуктов, углеводородных смесей и промежуточных сред. Наша производственная компания обеспечивает полный цикл - от тепловых, гидравлических и прочностных расчетов до изготовления и поставки аппарата в Москве и Московском регионе под конкретный технологический процесс.

Технические характеристики и виды

Обозначение АВГ-20-Ж-6,3-Б1-В1Т/6-3-4 содержит ключевые конструктивные параметры:

• АВГ - аппарат воздушного охлаждения горизонтального типа, наиболее распространенная компоновка для размещения секций теплообмена параллельно земле.
• 20 - количество теплообменных секций (или условная поверхность теплообмена, уточняется при расчете).
• Ж - тип оребрения труб (желобчатое оребрение), обеспечивающее повышенную турбулизацию воздушного потока и интенсивную теплоотдачу.
• 6,3 - условное рабочее давление (МПа), на которое рассчитаны коллекторы и трубные пучки.
• Б1 - исполнение привода вентиляторов: взрывозащищенное (Ex), с возможностью установки блока подогрева для холодного климата.
• В1Т - климатическое исполнение (холодостойкое, для эксплуатации при отрицательных температурах, с подогревом масла и элементов).
• /6-3-4 - число секций, рядов труб и ходов по среде (6 секций, 3 ряда труб, 4 хода), что определяет гидравлическое сопротивление и степень охлаждения.

По типу исполнения различают горизонтальные, вертикальные, шатровые и зигзагообразные АВО. В данном случае - горизонтальная компоновка с верхним или нижним расположением вентиляторов, оснащенная диффузорами, жалюзийными решетками и рециркуляционными системами для регулировки температуры выходящего продукта. Материалы теплообменных секций: трубы из углеродистой стали с биметаллическим оребрением (алюминий/сталь), коллекторы из 09Г2С или нержавеющей стали. Энергопотребление зависит от мощности электродвигателей вентиляторов и может варьироваться в соответствии с тепловым расчетом. Уровень шума определяется типом вентиляторов и наличием шумоглушащих кожухов (в том числе для объектов вблизи жилых зон в Московской области).

Сферы применения и советы по выбору

Аппараты воздушного охлаждения типа АВГ-20-Ж-6,3-Б1-В1Т/6-3-4 используются на компрессорных станциях для охлаждения газа после сжатия, в нефтехимии для конденсации паров и охлаждения углеводородов, в энергетике на объектах малой генерации. Ключевые рекомендации по подбору:

• Обязательное проведение теплового расчета для определения требуемой поверхности теплообмена, количества секций и шага оребрения в зависимости от температуры и расхода охлаждаемой среды.
• Гидравлический расчет необходим для минимизации потерь давления в трубном пучке и правильного выбора диаметра коллекторов.
• Прочностной расчет несущих металлоконструкций, рамы, коллекторов и трубных решеток выполняется с учетом климатических нагрузок (ветер, снег, сейсмические воздействия) для Московского региона.
• Выбор шага оребрения: при запыленном воздухе рекомендуется разреженное оребрение (шаг 4-6 мм) для предотвращения забивания секций; для чистых сред - плотное (2-3 мм) для максимальной эффективности.
• Для взрывоопасных зон обязательно выбирать взрывозащищенное исполнение привода (Б1) и датчиков, что учтено в данной модели.
• Уровень шума: при размещении АВО вблизи жилых массивов допустимо применение малошумных вентиляторов и дополнительных шумоглушащих камер.

Наша компания на этапе подбора выполняет все расчеты (тепловой, гидравлический, прочностной), что позволяет гарантировать соответствие аппарата требованиям технологического процесса и климатическим условиям эксплуатации в Москве и Московской области.

Производство АВО с полным расчетным сопровождением

Мы изготавливаем аппараты воздушного охлаждения АВГ-20-Ж-6,3-Б1-В1Т/6-3-4 под конкретный технологический процесс. В рамках расчетного сопровождения выполняются следующие этапы:

• Тепловой расчет - определение необходимой поверхности теплообмена на основе исходных данных заказчика (расход, температура на входе и выходе, состав среды, давление).
• Гидравлический расчет - оптимизация потерь давления в трубных секциях для снижения энергозатрат на прокачку среды.
• Прочностной расчет - расчет коллекторов, трубных решеток, рамы и несущих металлоконструкций на прочность с учетом ветровых, снеговых и сейсмических нагрузок по району установки (Москва и МО).
• Подбор комплектующих - вентиляторные агрегаты с необходимым типом привода (взрывозащищенный, частотное регулирование), двигатели, системы рециркуляции и жалюзи.
• Готовый аппарат - поставляется в сборе или отдельными секциями для удобства монтажа на площадке заказчика.

Каждый аппарат разрабатывается индивидуально, даже если он относится к типовой линейке - мы всегда проверяем расчетные параметры под реальные условия. Поставка осуществляется в Москве и Московской области с полным пакетом технической документации.

Как оформить заказ

Для подбора и изготовления АВО АВГ-20-Ж-6,3-Б1-В1Т/6-3-4 отправьте техническое задание на почту info@investsteel.ru или позвоните по телефону +7 (495) 188-80-44. Наши инженеры выполнят тепловой, гидравлический и прочностной расчеты, подберут оптимальную конфигурацию и подготовят коммерческое предложение с поставкой по Москве и Московской области.

Популярные вопросы (FAQ)

Сколько времени занимает расчет и изготовление нестандартного АВО?

На этапе расчетов и подготовки чертежей обычно требуется от 5 до 10 рабочих дней. Срок изготовления зависит от сложности и загрузки производства, в среднем - 30-45 рабочих дней после утверждения технической документации.

Какие исходные данные нужны для теплового расчета?

Необходимы: расход и состав охлаждаемой среды, температуры на входе и выходе, давление, а также климатические параметры района установки (температура воздуха, скорость ветра). При отсутствии точных данных мы поможем определить требуемые значения.

Возможно ли исполнение для взрывоопасных зон?

Да, модель АВГ-20-Ж-6,3-Б1-В1Т/6-3-4 имеет взрывозащищенный привод Б1 (Ex), что делает ее пригодной для эксплуатации во взрывоопасных зонах классов 1 и 2 согласно ПУЭ. При необходимости дополнительно комплектуем взрывозащищенными датчиками и клеммными коробками.

Можно ли снизить уровень шума при эксплуатации?

Да, для снижения шума применяются малошумные вентиляторы с аэродинамическими профилями лопастей и дополнительные шумоглушащие экраны. Мы подбираем оптимальное решение для объектов, расположенных вблизи жилых зон в Москве и МО.

Предоставляете ли вы прочностной расчет металлоконструкций?

Обязательно. Для каждого аппарата мы выполняем прочностной расчет несущей рамы, коллекторов и опорных конструкций с учетом ветровых, снеговых и сейсмических нагрузок по региону установки. Результаты расчета включаются в паспорт на оборудование.
