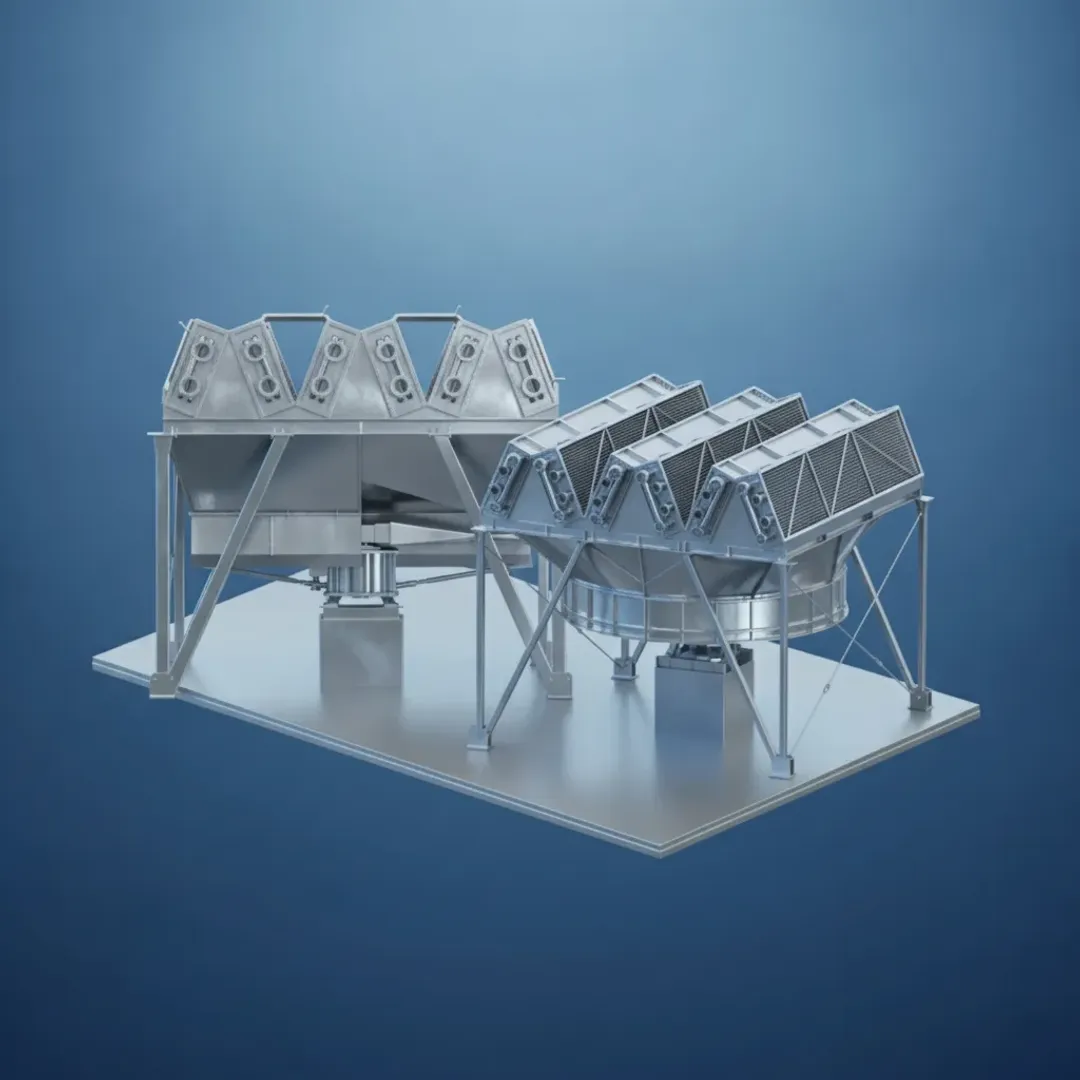

Аппарат воздушного охлаждения АВЗ-14,6-1,6,-Б5/8-2а-6УХЛ1 (АВО зигзагообразного типа) предназначен для охлаждения газообразных и жидких технологических сред в промышленных процессах. Принцип действия основан на принудительном обдуве теплообменных секций атмосферным воздухом с помощью осевых вентиляторов. Такая конструкция позволяет эффективно отводить тепло без использования воды, что особенно важно для объектов с ограниченными водными ресурсами и в регионах с низкими температурами.

Наша производственная компания обеспечивает полный цикл работ по данному типу оборудования: от тепловых, гидравлических и прочностных расчетов до изготовления и поставки в Московском регионе. Мы выполняем индивидуальный подбор конфигурации под конкретный технологический процесс, гарантируя соответствие заявленным параметрам.

Технические характеристики и виды

АВЗ-14,6-1,6,-Б5/8-2а-6УХЛ1 относится к аппаратам с зигзагообразным расположением теплообменных секций, что обеспечивает компактность и высокую эффективность. Основные конструктивные элементы:

• Теплообменные секции из биметаллических оребренных труб (внутренняя труба - сталь, внешнее алюминиевое оребрение) или труб из нержавеющей стали для агрессивных сред.
• Вентиляторные группы с осевыми вентиляторами на электроприводе (взрывозащищенное или общепромышленное исполнение).
• Жалюзи для регулировки потока воздуха и защиты от осадков.
• Диффузоры для снижения аэродинамического сопротивления и шума.
• Система рециркуляции (опционально) для поддержания температуры в холодное время.

Климатическое исполнение УХЛ1 означает, что аппарат рассчитан на эксплуатацию в условиях умеренно-холодного климата (до -60°С) в помещениях или под навесом. Цифры в обозначении отражают: 14,6 - ориентировочная площадь теплообмена (м²), 1,6 - рабочее давление (МПа), Б5/8 - шаг оребрения труб, 2а - количество ходов по теплоносителю, 6 - диаметр труб.

Сферы применения и советы по выбору

АВЗ-14,6-1,6,-Б5/8-2а-6УХЛ1 востребован в нефтегазовой, нефтехимической, энергетической и металлургической отраслях, а также на компрессорных станциях и химических производствах. Для правильного выбора необходимо:

• Выполнить тепловой расчет для определения требуемой поверхности теплообмена при заданных температурах и расходах среды.
• Провести гидравлический расчет для оценки потерь давления и выбора мощности вентиляторных агрегатов.
• Учесть климатические нагрузки (снеговую, ветровую, сейсмическую) при проектировании несущих конструкций - в Московской области актуальны ветровые и снеговые районы.
• Оценить уровень шума для объектов, расположенных вблизи жилых зон - возможно применение малошумных вентиляторов и глушителей.
• Выбрать материал труб и шаг оребрения в зависимости от загрязненности воздуха и коррозионной активности среды.

Наши инженеры проводят все необходимые расчеты на этапе подбора, чтобы аппарат работал стабильно в любых условиях.

Производство АВО с полным расчетным сопровождением

Мы не просто изготавливаем оборудование по типовым чертежам - мы разрабатываем аппарат под конкретный технологический процесс. Для АВЗ-14,6-1,6,-Б5/8-2а-6УХЛ1 это включает:

• Тепловой расчет для точного определения поверхности теплообмена и компоновки секций.
• Гидравлический расчет для минимизации потерь давления и оптимизации работы вентиляторов.
• Прочностной расчет несущих металлоконструкций, коллекторов и опор с учетом ветровых и снеговых нагрузок, характерных для Московского региона.
• Подбор комплектующих (вентиляторов, редукторов, электродвигателей) с требуемой мощностью и степенью защиты.

Таким образом, вы получаете готовый аппарат, идеально адаптированный к условиям эксплуатации на вашем объекте. Поставка осуществляется в Москве и Московской области в согласованные сроки.

Как оформить заказ

Для заказа АВЗ-14,6-1,6,-Б5/8-2а-6УХЛ1 отправьте техническое задание или исходные данные (состав среды, температура на входе/выходе, давление, расход) на info@investsteel.ru или позвоните по телефону +7 (495) 188-80-44. Наши специалисты оперативно выполнят тепловой, гидравлический и прочностной расчеты, подберут оптимальную конфигурацию и подготовят коммерческое предложение с доставкой по Москве и Московской области.

Популярные вопросы

Сколько времени занимает расчет и изготовление нестандартного АВО?

Обычно от 2 до 4 недель в зависимости от сложности и загрузки производства. Точные сроки сообщаются после получения исходных данных.

Какие исходные данные нужны для теплового расчета?

Тип и расход охлаждаемой среды, температуры на входе и выходе, рабочее давление, допустимые потери, климатические параметры площадки.

Возможно ли исполнение для взрывоопасных зон?

Да, мы поставляем АВО во взрывозащищенном исполнении с электродвигателями категории Ex и соответствующими элементами.

Можно ли снизить уровень шума при эксплуатации?

Да, применяются низкооборотные вентиляторы, шумоглушители, звукоизолирующие кожухи и специальные конструкции диффузоров.

Предоставляете ли вы прочностной расчет металлоконструкций?

Да, прочностной расчет несущих элементов и опор - обязательный этап нашего проектирования, особенно для крупногабаритных аппаратов.
