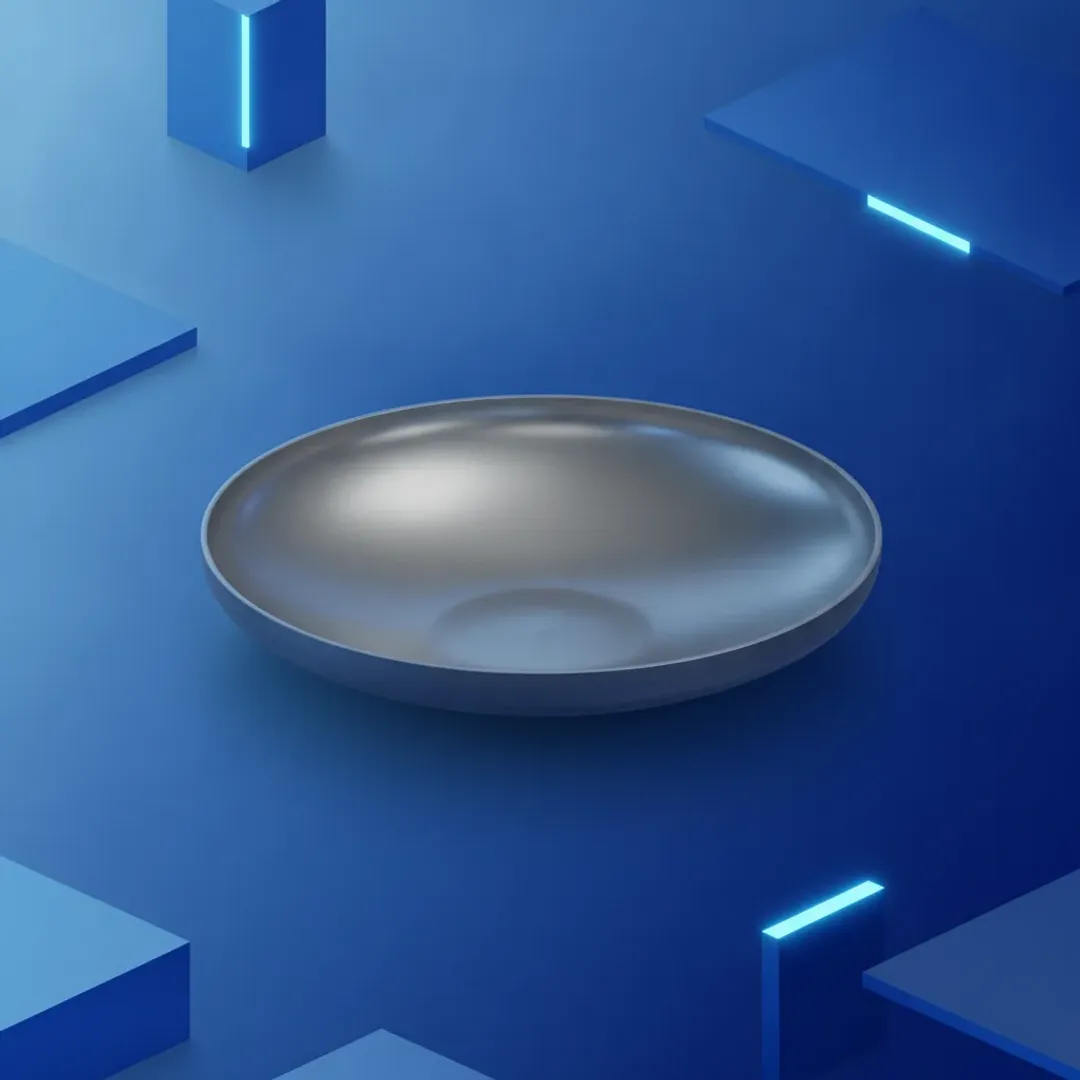

Торосферическое днище - комбинированная форма: сферическая центральная часть плавно переходит через торовую (выпуклую) поверхность в цилиндрический отбортованный борт.
Такая конструкция выдерживает высокое рабочее давление (до 16 МПа) и циклические нагрузки. Из чёрной стали 09Г2С или Ст3 - прочное и экономичное решение для нефтегазового, энергетического и химического оборудования, работающего в умеренном и холодном климате.
Что вы получите
Гарантия геометрии по ГОСТ 34347-17 и 6533-78: каждый типоразмер проверяется шаблонами, отклонения овальности и высоты - в пределах норм.
Паспорт качества + сертификаты на металл от ММК, Северсталь или НЛМК: полная прослеживаемость партии.
Цельноштампованное или сварное исполнение: возможно изготовление из цельной заготовки или сварного кольца с последующим фланжированием.
Сроки от 7 дней и отгрузка от 1 штуки: быстрое реагирование на срочные заказы без наценки за мелкую партию.
Таблица типоразмеров (ориентир)
Для справки. Актуальные значения высоты и веса зависят от типа отбортовки (А, В или С). Запросите точный расчёт.
Диаметр (мм) | Толщина (мм) | Высота (мм) | Вес (кг) | Цена |
|---|---|---|---|---|
400 | 4 | ≈120 | ≈7 | по запросу |
600 | 5 | ≈150 | ≈22 | по запросу |
800 | 6 | ≈190 | ≈48 | по запросу |
1000 | 8 | ≈230 | ≈92 | по запросу |
1200 | 8 | ≈270 | ≈133 | по запросу |
1400 | 10 | ≈310 | ≈198 | по запросу |
1600 | 10 | ≈350 | ≈267 | по запросу |
1800 | 12 | ≈390 | ≈360 | по запросу |
2000 | 12 | ≈430 | ≈468 | по запросу |
2400 | 12 | ≈510 | ≈688 | по запросу |
2800 | 12 | ≈590 | ≈942 | по запросу |
Вес рассчитан для стали 09Г2С. Для Ст3 масса будет близкой (±2%). Цена зависит от тиража и типа днища (А/В/С).
Преимущества торосферической формы
Работа под высоким давлением (до 16 МПа) и вакуумом: плавный переход через торовую поверхность снимает концентрацию напряжений в зоне сварного шва с обечайкой.
Устойчивость к циклическим нагрузкам: торосферические днища рекомендуются для сосудов, работающих в режиме частых нагнетаний/сбросов давления (ресиверы, аккумуляторы).
Возможность холодного фланжирования без штамповой оснастки: это позволяет изготавливать любые промежуточные диаметры быстро и дёшево - особенно актуально для мелких серий и нестандартов.
Выбор стали: прочность, мороз, цена
Марка стали | Ключевые характеристики и применение |
|---|---|
Ст3 | Базовый вариант для воды, масла, воздуха при положительных температурах (до +425 °C). Низкая цена, хорошая свариваемость. Не рекомендуется для давления выше 1 МПа и температур ниже -30 °C. |
09Г2С | Низколегированная сталь для ответственных сосудов под давлением >1 МПа и для работы на морозе до -70 °C. Более однородная структура, выше предел текучести (≈350 МПа против ≈240 МПа у Ст3), не склонна к хрупкому разрушению. |
Для сред с сероводородом (H₂S) рекомендуется 09Г2С с контролем по НАС (NACE).
Области применения
Нефтегазовая отрасль: сепараторы, буферные ёмкости, газгольдеры, блоки подготовки нефти. Чаще берут 09Г2С толщиной 6–12 мм - для давления и северного исполнения.
Энергетика: ресиверы компрессоров, аккумуляторы гидросистем, воздухосборники ТЭЦ. Для рабочих давлений до 1 МПа используют Ст3, выше - 09Г2С.
Химическая промышленность: реакторы и сборники неагрессивных сред (аммиак, метанол, масла). Для сред с хлоридами - только нержавейка, для прочих - чёрная сталь с антикоррозионным покрытием.
ЖКХ и водоснабжение: напорные баки, водонагреватели, мембранные расширительные баки. Здесь достаточно Ст3 толщиной 4–8 мм.
Пищевая промышленность (вспомогательные среды): ёмкости для непищевых жидкостей (техническая вода, моющие растворы) - используют чёрную сталь с внутренним покрытием.
Контроль качества и документация
Входной контроль листа: проверка сертификатов, геометрии, отсутствия расслоений.
Проверка геометрии шаблоном: контролируется высота, сферичность, радиус отбортовки и цилиндрического борта.
Неразрушающий контроль сварных швов (при сварном исполнении): радиография или УЗК стыков заготовок под фланжирование.
Гидроиспытания (по запросу): подтверждение рабочего давления на специальном стенде.
Полный пакет документов: сертификат на металл, паспорт завода-изготовителя, протоколы контроля (по требованию).
FAQ
В чём разница между типами торосферических днищ А, В, С?
Различаются соотношением радиуса сферической части к внутреннему диаметру: А (R ≈ D), В (R ≈ 0,9D), С (R ≈ 0,8D). Чем меньше радиус (тип С), тем более «приплюснутой» получается крышка и выше жёсткость при том же давлении. Для большинства стандартных сосудов подходит тип А.
Что такое отбортовка и зачем она нужна?
Отбортовка - это цилиндрический борт высотой 25–50 мм, который обеспечивает удобную стыковку с обечайкой (цилиндрической частью корпуса). Торосферические днища производятся только с отбортовкой (в отличие от сферических неотбортованных). Борт снижает концентрацию напряжений в сварном шве.
Можно ли заказать нестандартный диаметр, например 1100 мм?
Да. Благодаря технологии холодного фланжирования мы можем изготовить днище любого промежуточного размера в диапазоне 400–2800 мм без изготовления дорогой штамповой оснастки. Минимальная партия - 1 штука.
Какие допуски гарантируете по ГОСТ 6533-78?
Допуск на внутренний диаметр: ±0,5% для D ≤ 1600 мм, ±0,6% для D > 1600 мм. Овальность не более 0,3% от D. Высота днища - отклонение ±2% от номинала. Эти допуски совместимы с любыми стандартными обечайками.
Когда вместо чёрной стали лучше взять нержавейку?
Если среда агрессивна: кислоты, щёлочи, морская вода, продукты питания. Чёрная сталь ржавеет, загрязняет продукт и требует покраски. Для водно-масляных сред, газа, воздуха и нейтральных жидкостей чёрная сталь дешевле и надёжнее.
Запросить цену и сроки
Укажите параметры в заявке, и мы вернём коммерческое предложение с паспортом качества и вариантами доставки.
Пример заявки:
Тип: торосферическое (тип А)
Материал: 09Г2С
Диаметр (D), мм: 1600
Толщина (S), мм: 10
Количество, шт.: 3
Доп. требования: гидроиспытание 1,6 МПа
