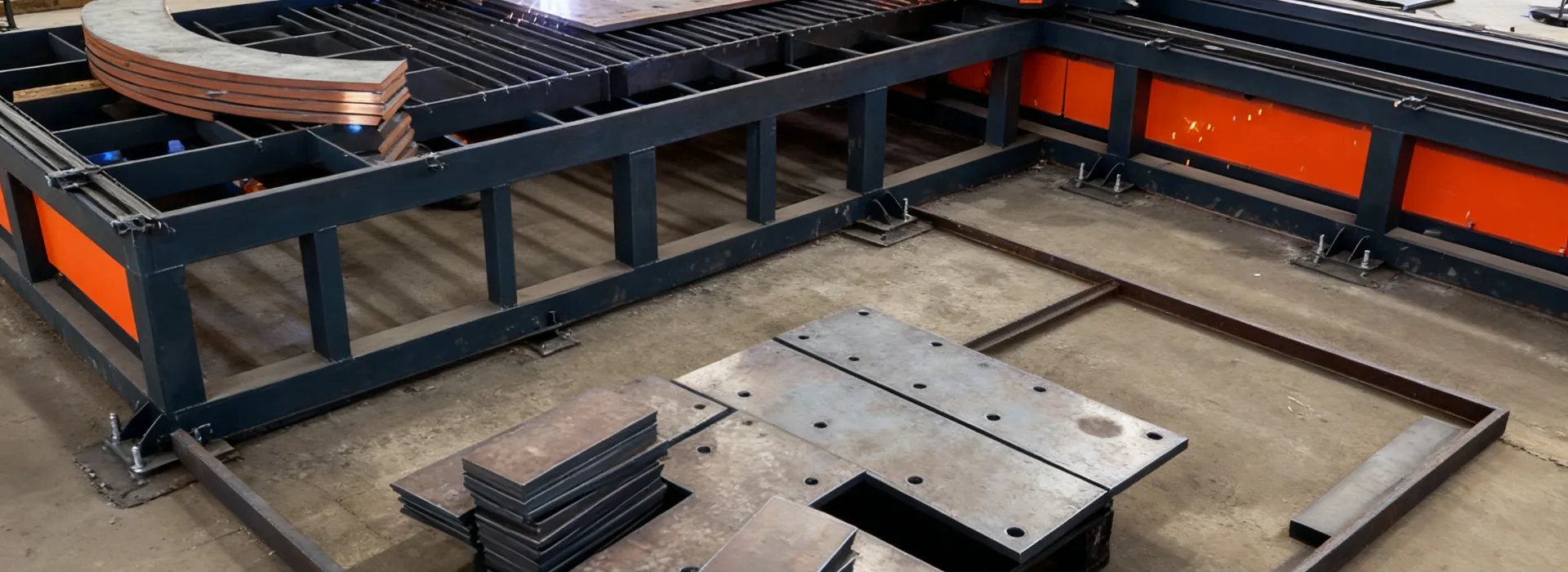

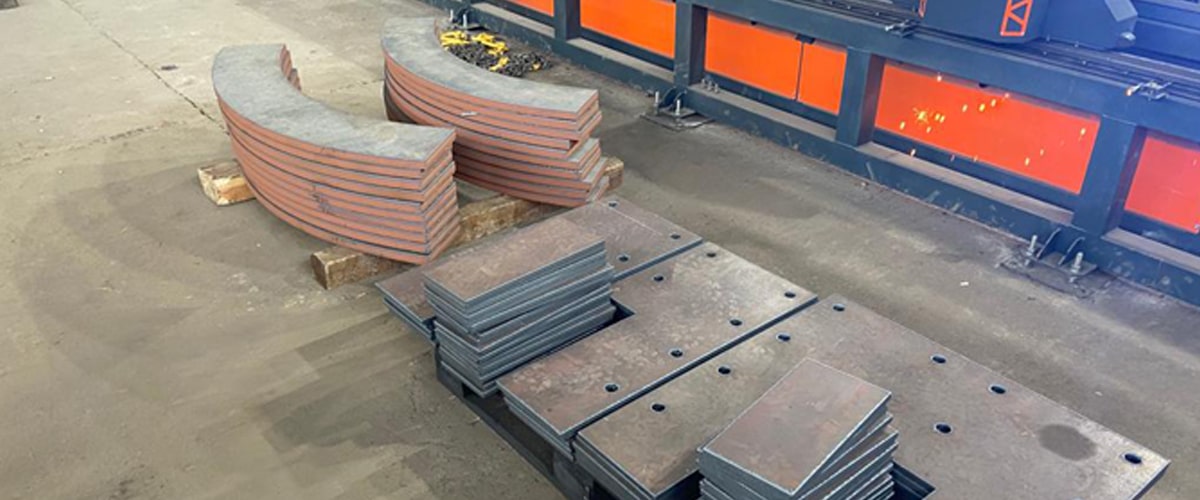

Изготавливае металлические пластины любых размеров по вашим чертежам на лазерном и плазменном оборудовании - от мелкосерийных деталей до крупных партий.
Используя лазерную и плазменную резку, мы достигаем точности ±0,05 мм, что в 10 раз выше требований СНиП и прочих стандартов.
✅ Работаем со всеми марками стали (Ст3, 09Г2С, нержавеющие стали, высокопрочные);
✅ Отверстия, резьба, гибка, приварка анкеров - полный цикл;
✅ Срок от 1 дня, партии от 50 штуки;
✅ Доставка по Москве и Московской области.
Мы беремся даже за единичные заказы! Присылайте чертежи на нашу почту info@investsteel.ru - оперативно посчитаем и выставим КП!
Что такое металлические пластины и где она применяется?
Металлические пластины - это плоские детали которые могут иметь типовые формы квадрата, прямоугольника или угла. Благодаря современному оборудованию и 3D головам на станках форма может быть абсолютно любой.
Пластины из стали как правило имеют квадратную форму равную со всех сторон, а также имеют отверстия. Эти отверстия необходимы для монтажа в бетоне или для приварки к металлоконструкциям.
Пластины сами по себе как изделия служат связующим звеном между основанием и оборудованием, колоннами, балками, ограждениями, вентиляционными шахтами, трубопроводами.
Простыми словами: это «точка опоры» и «стыковочный узел», который закладывается заранее, чтобы потом быстро и точно прикрутить или приварить нужную конструкцию.
Посмотрите каталог наших пластин - в нем удобные фильтры по размерам, толщинам и ориентировочным ценам.
👉 Перейти в каталог стальных пластин.
Области применения закладных пластин
Отрасль | Типовые изделия | Назначение пластины |
|---|---|---|
Монолитное строительство | Закладные для колонн, ригелей, стеновых панелей | Соединение железобетонных элементов между собой |
Фундаменты | Опорные пластины под оборудование, анкерные блоки | Передача нагрузки от оборудования на фундамент |
Мостостроение | Опорные части, компенсационные пластины | Распределение нагрузок, температурные перемещения |
Промышленные полы | Закладные под стеллажи, конвейеры, крановые пути | Крепление тяжёлого оборудования к бетонному полу |
Фасады и кровля | Кронштейны, подсистемы под облицовку | Крепление вентилируемых фасадов, водосточных систем |
Машиностроение | Фундаментные плиты под станки, рамы | Точная установка и виброизоляция оборудования |
Почему точность пластины критически важна?
Ошибка в размере или положении отверстий на стальных пластинах приводят к:
Невозможности состыковать колонну с фундаментом - перекос, сверловка на месте, потеря времени.
Смещению кранового пути - травмоопасность, быстрый износ.
Дополнительным работам по подгонке - простой бригады, удорожание.
Снижению несущей способности узла - коррозия, трещины, авария.
Наши пластины изготавливаются с допуском до ±0,05 мм. Такая точность гарантирует идеальную стыковку «с первого раза».
Какие бывают пластины? (классификация и виды)
По мимо самого производства стальных пластин, мы сами проектируем чертежи и можем рассчитать нагрузку под ваши задачи. Ниже представлена подробная таблица с типами, формами и особенностями пластин.
Тип пластины | Форма | Особенности | Применение |
|---|---|---|---|
Прямоугольная плоская | Квадрат, прямоугольник | Минимум отверстий (2-4) | Узлы крепления балок, колонн, закладные в стены |
С анкерными стержнями | Плоская + приваренные шпильки | Отверстия для анкеров, возможно гибка | Фундаментные пластины под оборудование |
Г-образная (угловая) | Согнутая под 90° | Комбинирует пластину и ребро | Узлы примыкания стен к перекрытиям |
С несколькими отверстиями | Сложный многоугольник | От 2 до 200+ отверстий разного диаметра | Крепление инженерных систем, конвейеров |
Накладная (без бетонирования) | Плоская с отверстиями | Монтируется поверх существующей конструкции | Усиление, ремонт, монтаж доп. оборудования |
Дополнительные операции которые мы можем оказать исходя из ваших ТЗ:
Нарезание резьбы в отверстиях (метрическая, дюймовая).
Гибка пластины под заданным углом (до 90°) (на малых толщинах).
Приварка анкерных стержней (прутки 6–25 мм) - полный узел «под закладную».
Материалы и толщины: что выбрать?
Как мы и описывали в самом начале, наше оборудование позволяет работать почти со всеми марками стали. Ниже подробная таблица основных видов стали для металлических пластин.
Материал | Марки (примеры) | Коррозионная стойкость | Типичное применение |
|---|---|---|---|
Углеродистая обычная | Ст3сп, Ст3пс | Низкая (требует грунтовки/окраски) | Внутренние закладные, отапливаемые здания |
Конструкционная качественная | 09Г2С, 16ГС, 20, 35 | Средняя, работает до -40°C | Мостостроение, северное исполнение, резервуары |
Нержавеющая | 12Х18Н10Т, AISI 304, 316 | Высокая, агрессивные среды | Химические цеха, пищевые производства, фасады |
Высокопрочная | 30ХГСА, 40Х | Высокая прочность на сдвиг | Оборудование с динамическими нагрузками |
Стандартные толщины на лазерном оборудовании
Толщина, мм | Тип стали | Где применяется |
|---|---|---|
2-6 | Ст3, AISI 304 | Легкие ограждения, подвесные пути, кронштейны фасадов |
8-12 | Ст3, 09Г2С | Закладные под колонны, ригели, балки перекрытий |
14-20 | 09Г2С, 16ГС | Фундаментные пластины под оборудование, крановые пути |
22-40 | Ст3, 09Г2С, 30ХГСА | Тяжелое машиностроение, мостовые опорные части |
Примечание: Если нужна толщина более 20 мм - используем плазменную резку (до 120 мм). Уточняйте по телефону - +7 (495) 188-80-44.
Технологии: почему мы используем лазерную и плазменную резку?
Для закладных пластин, которые потом оказываются внутри бетона или работают на сдвиг, важны три вещи:
Чистый край без окалины - обеспечивает сцепление с бетоном и исключает коррозию по кромке.
Точность отверстий - анкерные болты должны входить без зазоров и перекосов.
Плоскостность - искривлённая пластина создаёт внутренние напряжения.
Мы комбинируем между лазером и плазмой в зависимости от поставленной задачи, но приоритет отдаем лазерном оборудованию. Далее мы расписали основные различия между вариантами резки.
Метод | Точность | Качество края | Термическая деформация | Скорость на малых партиях |
|---|---|---|---|---|
Лазерная резка | ±0,05 мм | Отличное (без грата) | Минимальная | Высокая - от 1 дня |
Плазменная резка | ±0,5 мм | Хорошее, но есть грат | Средняя | Высокая на толстом листе |
Гильотинные ножницы | ±0,5–1 мм | Удовлетворительное (заусенец) | Нет | Только прямые линии |
Штамповка | ±0,2–0,5 мм | Хорошее | Нет | Требует дорогой оснастки (не для единичных) |
Из лазерного оборудования мы используем 2 станка, один на 10 кВт, второй на 3 кВт.
На оборудовании с 10 кВт на лазере можно резать до 40 мм, для больших толщин используем плазменную резку. Выбор оборудования отталкивается от задачи наших заказчиков:
Если требуется стандартное качество на толщинах до 20 мм - используем лазерный станок мощностью 3 кВт.
Если нужна максимальная точность и качество на толщинах от 20 мм - используем лазерный станок мощностью 10 кВт.
Если обрабатываются большие толщины, где высокая точность не критична - используем плазменную резку.
Преимущества заказа у нас (для строителей, проектировщиков, закупщиков)
Критерий | Наше предложение |
|---|---|
Индивидуальное производство | Работаем по любым чертежам (DWG, PDF, STEP) - нет «типовых» шаблонов. |
Точность | ±0,05 мм. Проверяем координаты отверстий на КИМ (координатно-измерительной машине). |
Скорость | Партия до 50 штук - 1-3 рабочих дня. Срочные заказы - за 24 часа (обсуждаемо). |
Качество поверхности | Без окалины, без заусенцев. По желанию - грунтовка (грунт-эмаль по металлу). |
Полный цикл | Резка + правка + маркировка + упаковка. Можем приварить анкерные стержни. |
Прозрачная стоимость | Фиксированная цена за деталь (резка + материал). Без скрытых доплат. |
Доставка | Самовывоз из Московской области или отправка ТК по всей РФ (Деловые Линии, ПЭК, СДЭК). |
Работа с давальческим сырьём | Если у вас есть свой металл - привозите, мы вычтем его стоимость из счёта. |
Примеры типовых стальных пластин (для ориентира)
Длина × Ширина, мм | Толщина, мм | Материал | Кол-во отверстий | Диаметр отв., мм | Применение |
|---|---|---|---|---|---|
200 × 200 | 10 | Ст3 | 4 | 14 | Закладная под стойку ограждения |
300 × 300 | 12 | 09Г2С | 4 | 18 | Крепление колонны к фундаменту |
500 × 500 | 20 | 09Г2С | 8 | 24 | Фундаментная пластина под кран-балку |
150 × 150 | 6 | AISI 304 | 2 | 10 | Кронштейн фасада (нержавейка) |
400 × 200 (Г-образная) | 10 | Ст3 | 6 | 12 | Узел примыкания лестничного марша |
Цены на изготовление металлических пластин
Ниже приведены базовые и ориентировочные расценки. Итоговая стоимость зависит от сложности, материала, тиража и дополнительных операций.
Лазерная резка (сталь 3–20 мм): от 50 ₽ за метр реза
Материал (Ст3): от 80 ₽ за кг
Гибка (до 90°): от 300 ₽ за гиб
Приварка анкерных стержней: от 150 ₽ за шт.
Нарезание резьбы: от 50 ₽ за отверстие
Грунтовка (ГФ-021): от 200 ₽ за м²
Пример стоимости готовой пластины 300×300×12 мм, Ст3, 4 отверстия: ≈ 1 500 - 2 500 ₽ (в зависимости от партии).
Как оформить заказ и получить расчет
Отправьте задание на email: info@investsteel.ru или позвоните по номеру телефона +7 (495) 188-80-44. Укажите чертеж (DXF, DWG, PDF), толщину, марку стали, требования к отверстиям, дополнительную обработку и количество.
Получите расчет в течение -х часов (в рабочие часы). В расчете - стоимость резки, материала, срок готовности.
Согласуйте и оплатите (безналичный расчет, счет на юрлицо).
Заберите готовые пластины через 1-5 дней или доставим готовые пластины через ТК по всей России.
Часто задаваемые вопросы про стальные пластины
Вы делаете пластины нестандартной формы (трапеция, круг, сектор)?
Да. Лазер режет любую замкнутую геометрию, описанную в чертеже. Без ограничений.
Можете ли вы приварить анкеры?
Да. Варим стержни из арматуры периодического профиля (А3) или гладкого прутка. Получается готовое закладное изделие «под бетон».
Нужно ли мне самому покупать лист?
Нет. Мы закупаем материал по оптовым ценам (Северсталь, ММК, НЛМК). Если у вас свой металл - привозите, мы вычтем его стоимость.
Как вы контролируете качество?
Каждая деталь проверяется визуально, штангенциркулем, при большом объёме - выборочный контроль на КИМ.
Делаете ли вы грунтовку или окраску?
Да. По желанию - грунтовка ГФ-021, эпоксидная грунтовка или порошковая окраска (оговаривается отдельно).
Есть ли минимальная партия?
Нет. Изготавливаем даже 1 пластину. Стоимость за штуку выше при малом количестве, но без фиксированной доплаты «за запуск».
